Geberit FlowFit optimiziranem cevnem sistemu za pitno vodo:

Inštalacija

Sistem za oskrbo Geberit FlowFit z bočno stiskalno tehnologijo poenostavi namestitev na različnih točkah in pospeši delovne procese. Za stiskanje vseh dimenzij od d16 do d75 so potrebne le dve stiskalni čeljusti, kar odpravlja potrebo po pogostih menjavah orodja.

Inšpekcijska okna omogočajo vodovodarjem, da preverijo, ali je cev vstavljena do pravilne globine, medtem ko modri ali oranžni indikatorji na fitingih potrjujejo, da je cevni sistem pravilno nameščen in varno stisnjen.

Geberit FlowFit stiskalni fitingi so optimizirani za pretok, kar omogoča uporabo manjših premerov v instalacijah za pitno vodo.

Geberit FlowFit cevi so na voljo kot palice in koluti, z ali brez izolacije. Obsežen asortiman Geberit FlowFit fitingov je primeren za širok spekter aplikacij.

Začnite načrtovati z Geberit FlowFit

Zakaj izbrati Geberit FlowFit?

Enostavna namestitev

Preprosta namestitev z manj delovnimi koraki in brez negotovosti.

Dve stiskalni čeljusti za vse dimenzije

Gladka in hitra namestitev z manj menjavami orodja.

Zanesljivo stisnjeno

Jasno vodenje orodja in zanesljiv nadzor stisnjene inštalacije.

Optimizirano za pretok

Zmanjšane tlačne izgube omogočajo uporabo manjših premerov cevi pri načrtovanju.

Prenesi brošuro

Glavne aplikacije in področja uporabe

Pitna voda

Geberit FlowFit se lahko uporablja za cevi za pitno vodo v dvižnem vodu, pa tudi za priključne cevi za toplo in hladno vodo.

Ogrevanje

Geberit FlowFit je primeren za sisteme za hlajenje in ogrevanje vode, z ali brez sredstva proti zmrzovanju, za tlake do 10 barov.

Stisnjen zrak

Geberit FlowFit se lahko uporablja za aplikacije s stisnjenim zrakom do 10 barov.

Prednosti Geberit FlowFit Varna namestitev, preprosta izvedba

Enostavna namestitev v nekaj korakih

Geberit FlowFit omogoča varno in enostavno namestitev z odpravo nepotrebnih delovnih korakov in zmanjšanjem števila potrebnih orodij. Jasne inšpekcijske funkcije zagotavljajo dodatno zaupanje pri doseganju popolne in varne namestitve.

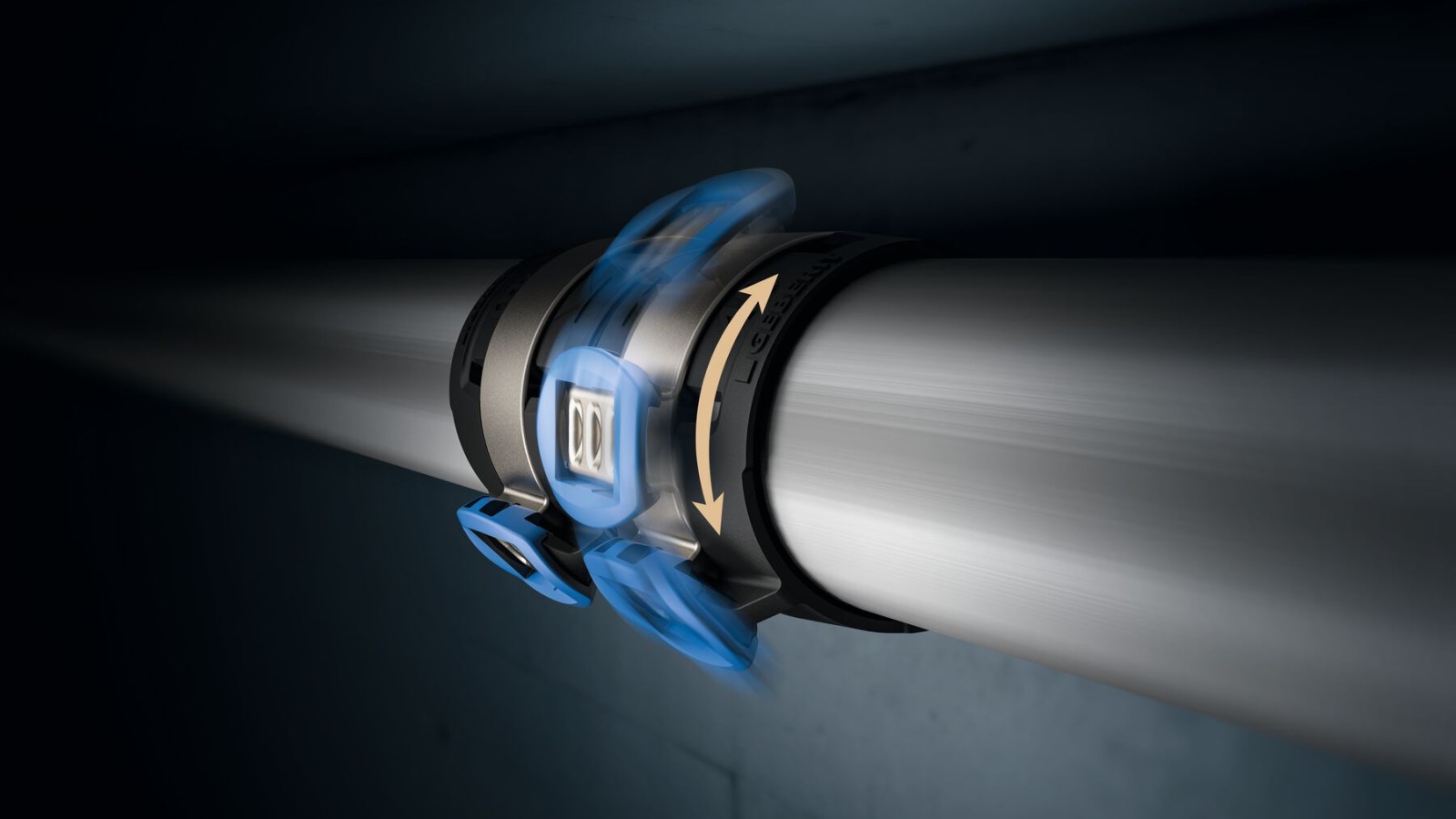

Točka stiskanja je rotirajoča, kar omogoča enostavno pozicioniranje stiskalne čeljusti v katerikoli namestitveni situaciji. To zagotavlja, da se stiskalne povezave lahko varno izvedejo tudi v tesnih in težko dostopnih prostorih.

Zahvaljujoč posebnemu dizajnu fitinga ni potrebe po kalibraciji cevi ali odstranjevanju robov po rezanju na dolžino.

S tehnologijo bočnega stiskanja je stiskalno čeljust potrebno uporabiti le z ene strani. Točka stiskanja se lahko obrača, da je stiskalni fiting enostavno dostopen in varno stisnjen. Stiskalni fiting se lahko obrača v korakih po 45°.

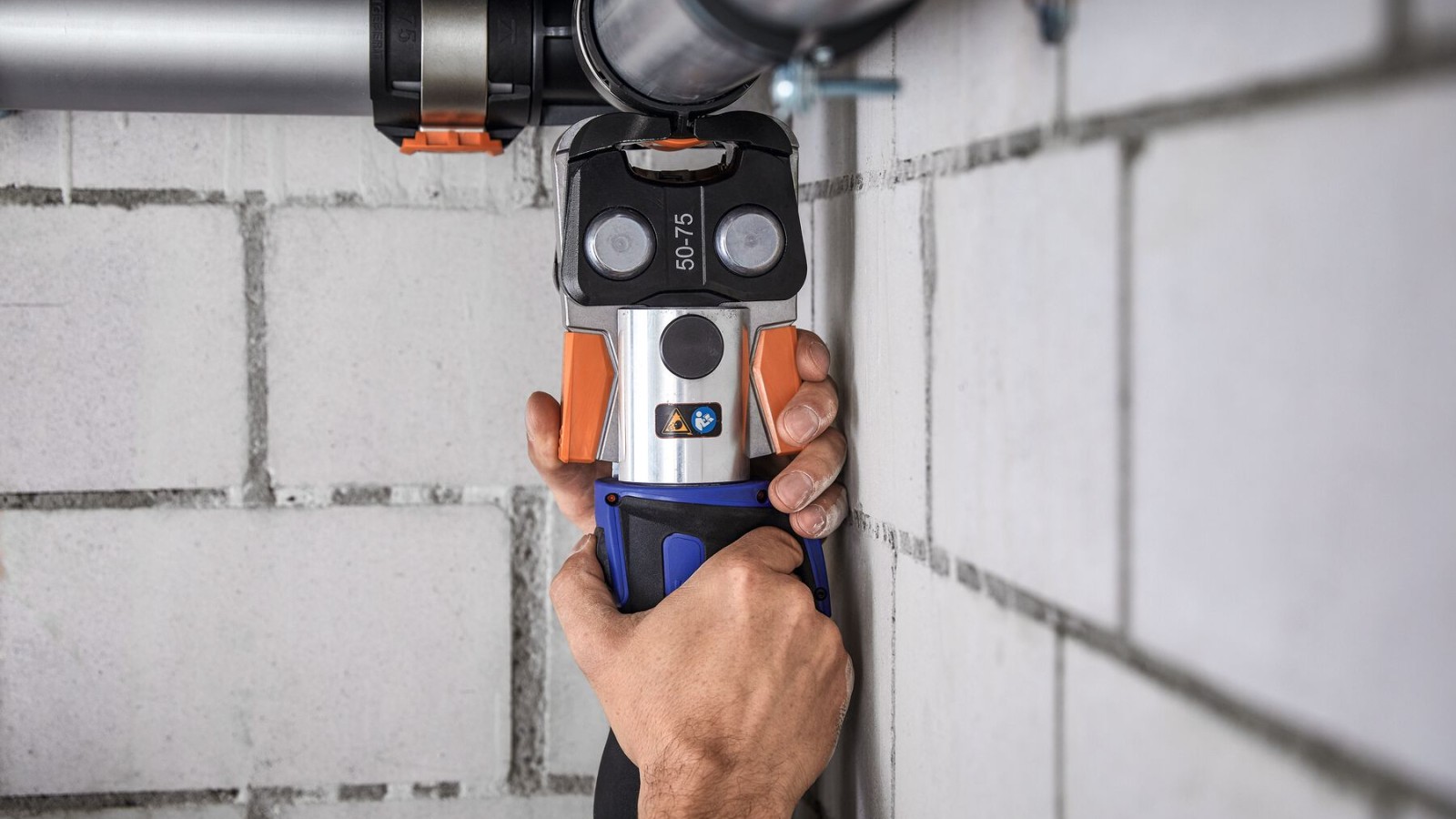

Namestitev v tesnih gradbenih situacijah

Stiskalno čeljust je potrebno uporabiti le s strani, kar omogoča varno stiskanje tudi v kotih ali tesnih prostorih.

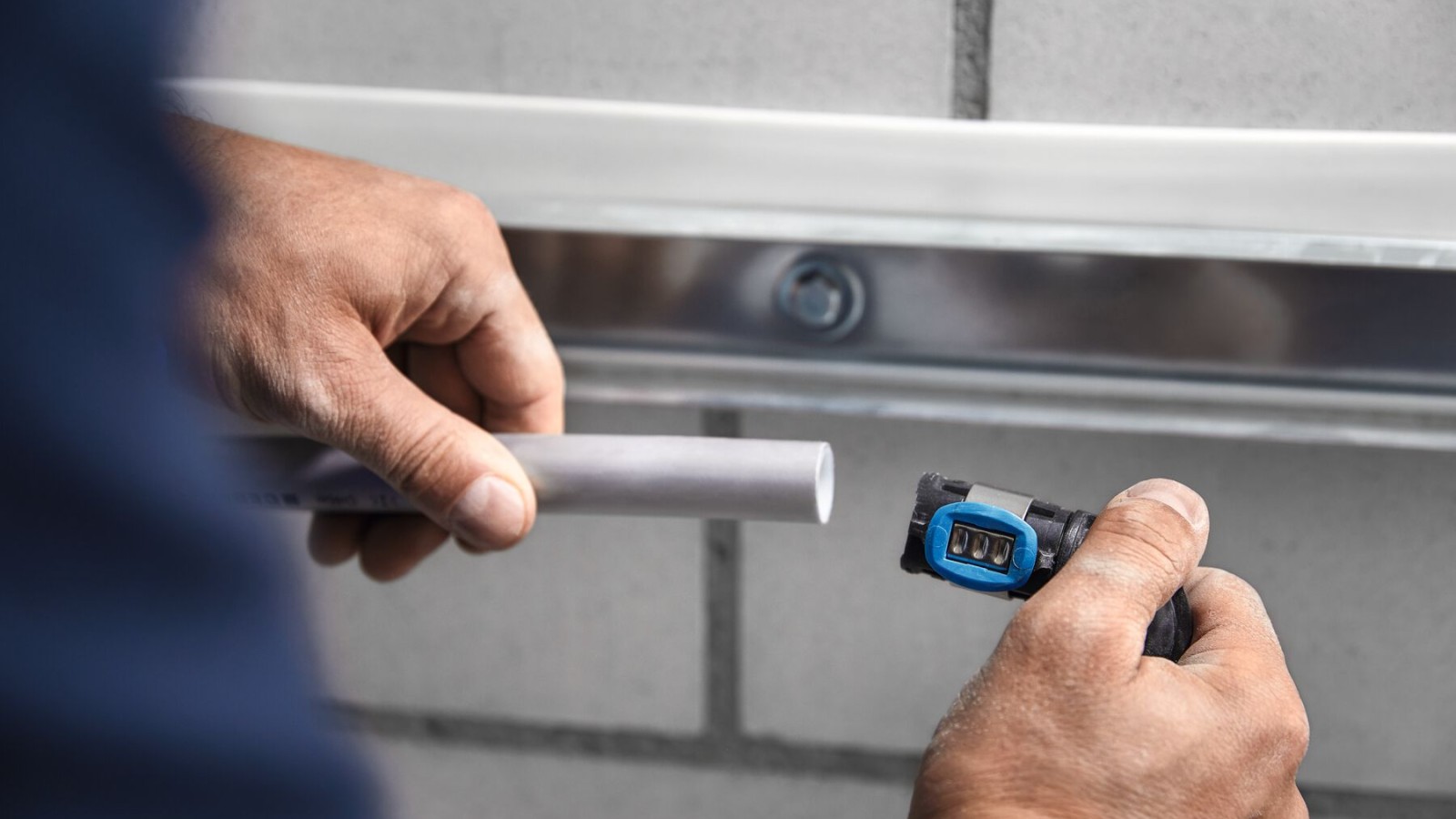

Brez odstranjevanja robov ali kalibracije

Ko je cev odrezana na dolžino, se stiskalni fiting preprosto potisne na cev. Če cev ni popolnoma okrogla, lahko Geberit kalibracijsko orodje popravi njeno obliko.

Brez stalnih menjav orodij

Cevi v osmih dimenzijah od d16 do d75 se lahko varno stisnejo z uporabo le dveh stiskalnih čeljusti, kar odpravlja potrebo po pogostih menjavah čeljusti in zmanjšuje število potrebnih orodij na gradbišču.

Dimenzije d16 do d40 se lahko obdelujejo z ročnimi stiskalnimi kleščami. To omogoča izvedbo namestitve za celotno stanovanjsko zgradbo brez zanašanja na vir energije ali menjavo baterij.

Barvno kodiranje zagotavlja jasno ujemanje čeljusti in fitinga ter zmanjšuje tveganje za zamenjave.

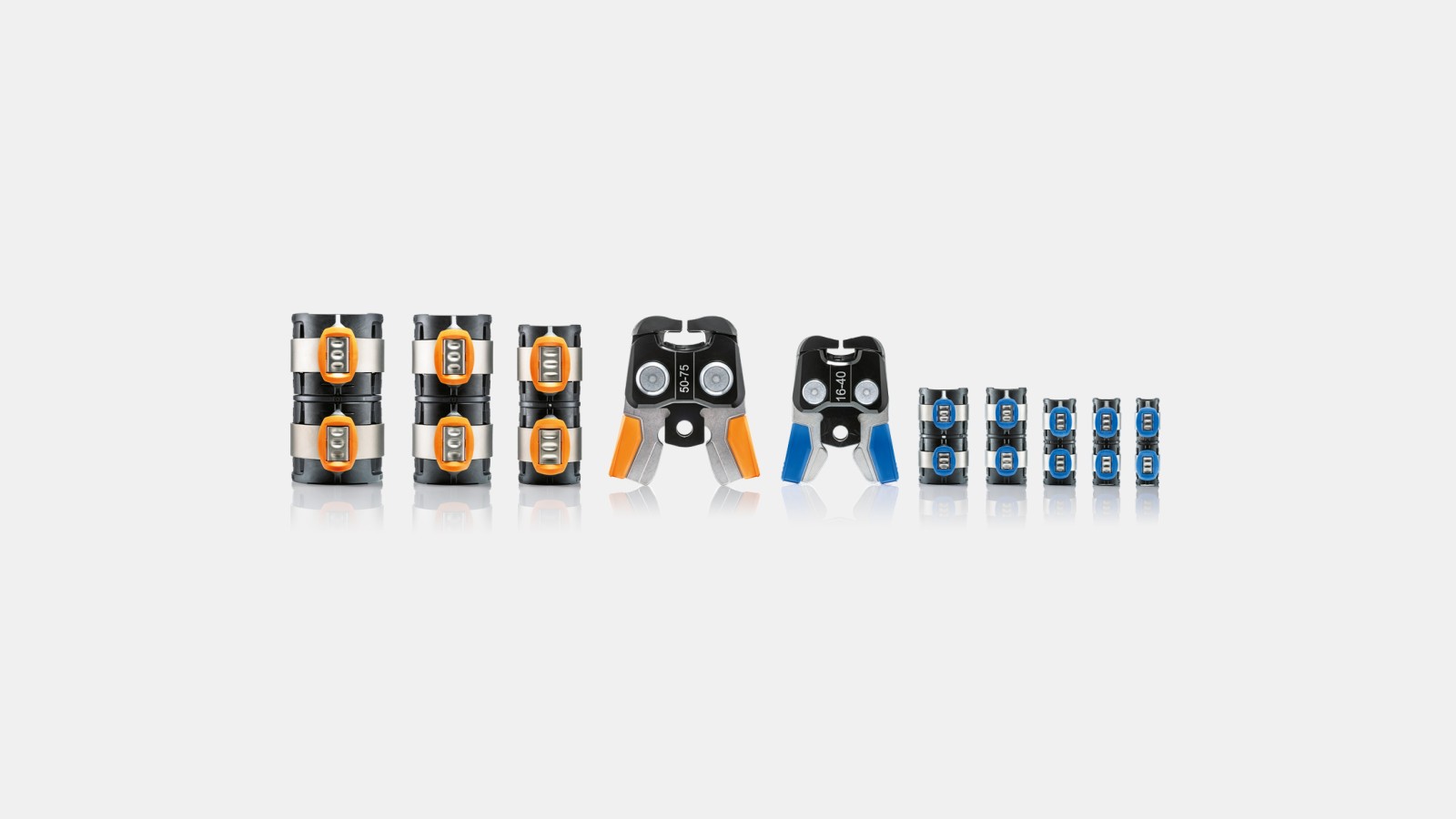

Le dve stiskalni čeljusti za vseh osem dimenzij

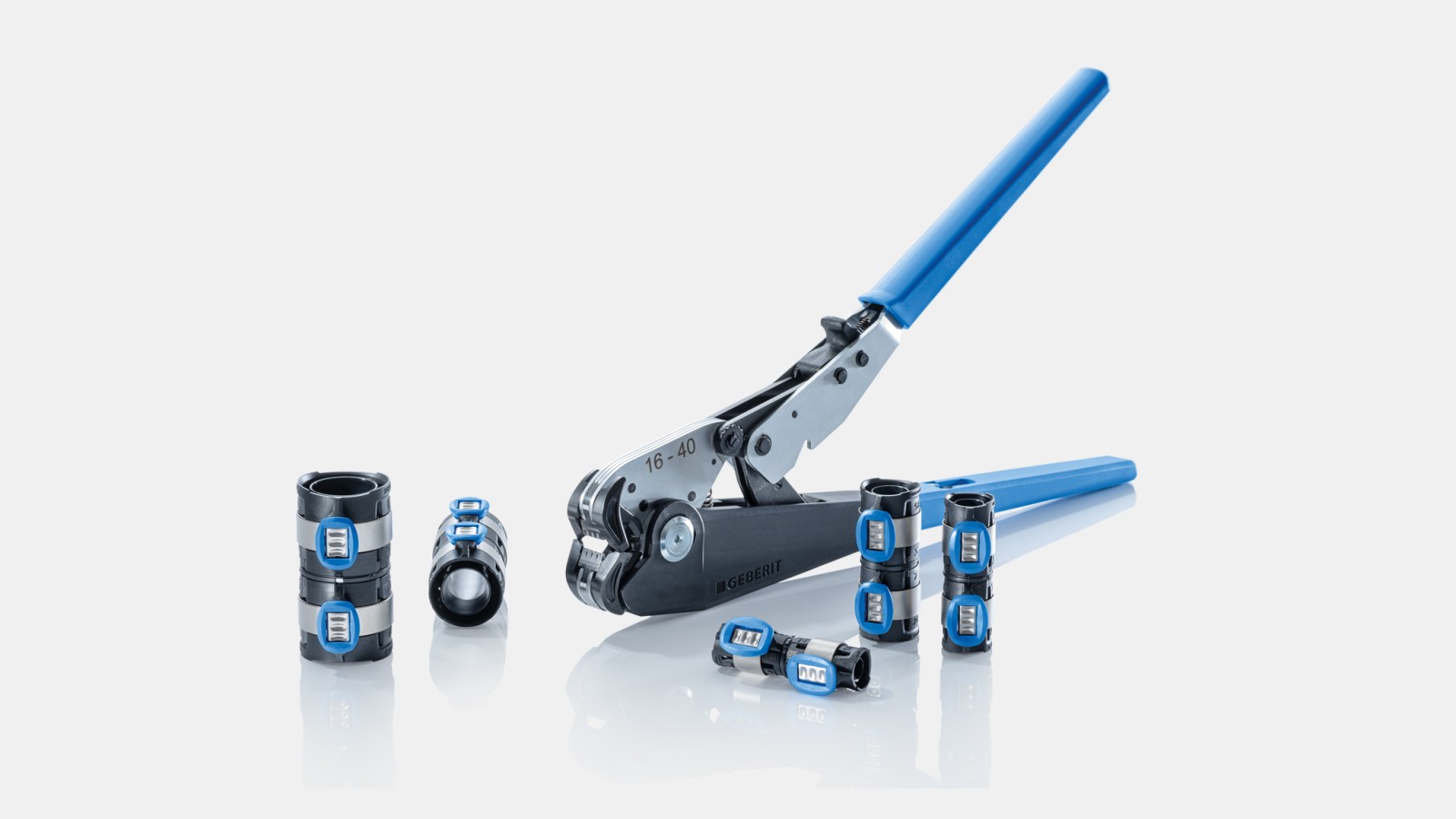

Ročne stiskalne klešče za Geberit FlowFit za dimenzije d16 do d40

Brez menjave orodja: Za stiskanje osmih dimenzij od d16 do d75 sta potrebni le dve stiskalni čeljusti. To omogoča enostavno obdelavo kopalniških instalacij brez menjave čeljusti.

Ročne stiskalne klešče za dimenzije d16 do d40: Ročne stiskalne klešče ne potrebujejo priključitve na vir energije, kar pomeni, da je orodje vedno pripravljeno za uporabo in ni nepotrebnih prekinitev zaradi menjave ali polnjenja baterij.

Barvno kodirano ujemanje stiskalne čeljusti z dimenzijami fitingov Geberit FlowFit

Barvno kodirane oznake na indikatorju stiskanja in stiskalni čeljusti omogočajo uporabnikom intuitivno izbiro pravega orodja.

Varni cevni spoji z zanesljivimi kontrolnimi funkcijami

Geberit FlowFit zagotavlja varno in zanesljivo obdelavo na več točkah v procesu. Inšpekcijsko okno v fitingu omogoča natančno preverjanje globine vstavljanja cevi.

Barvni indikator stiskanja se odklopi šele po uspešnem stiskanju, kar omogoča takojšnjo vidnost nestisnjenih povezav med vizualnim pregledom.

Orodje in indikator stiskanja se prilegata kot ključ in ključavnica, kar praktično odpravlja tveganje za neuspešne stiskalne sekvence zaradi nepravilnega pozicioniranja orodja.

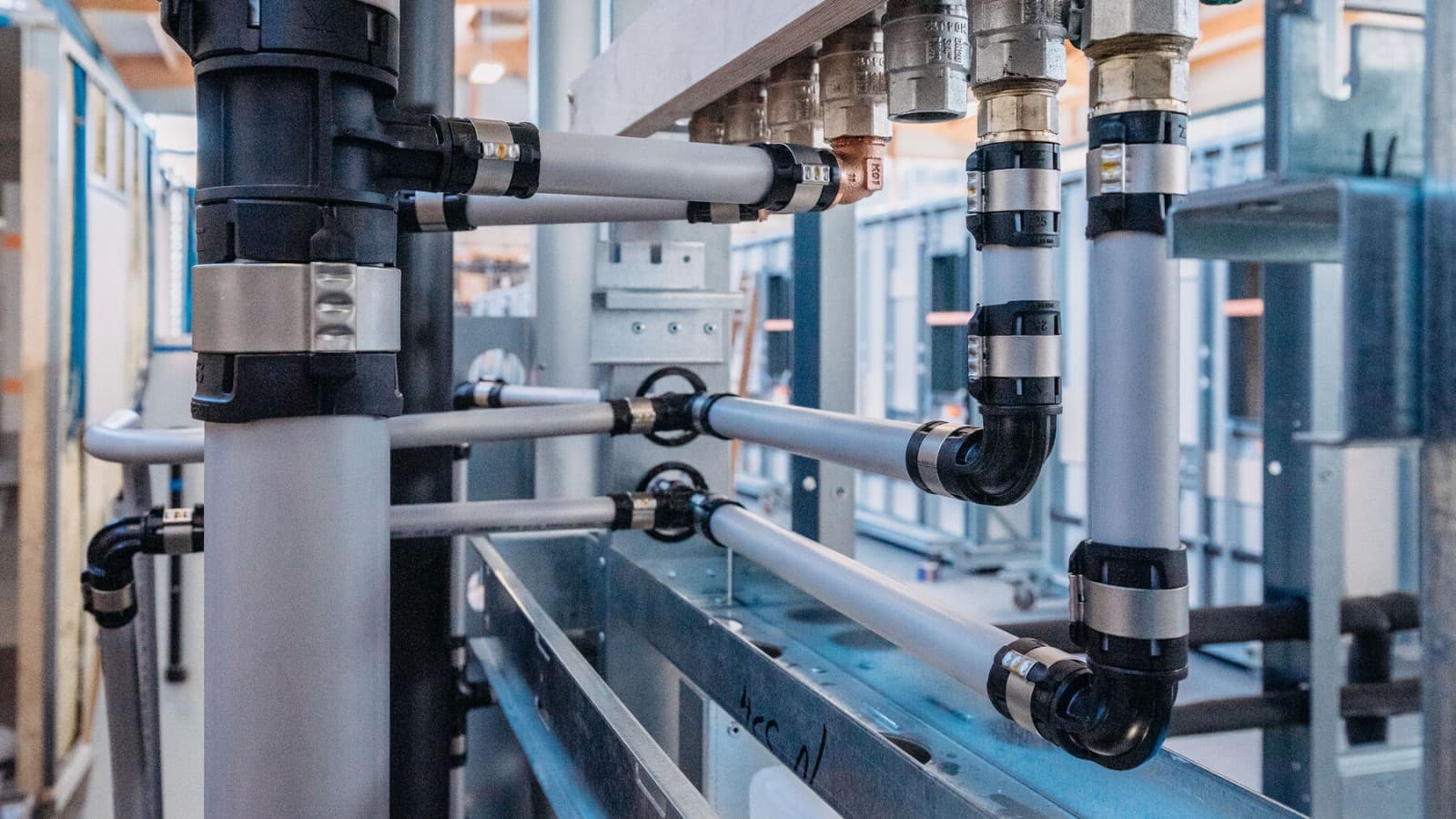

Indikator stiskanja odpade med stiskanjem, tako da so stisnjene povezave jasno vidne

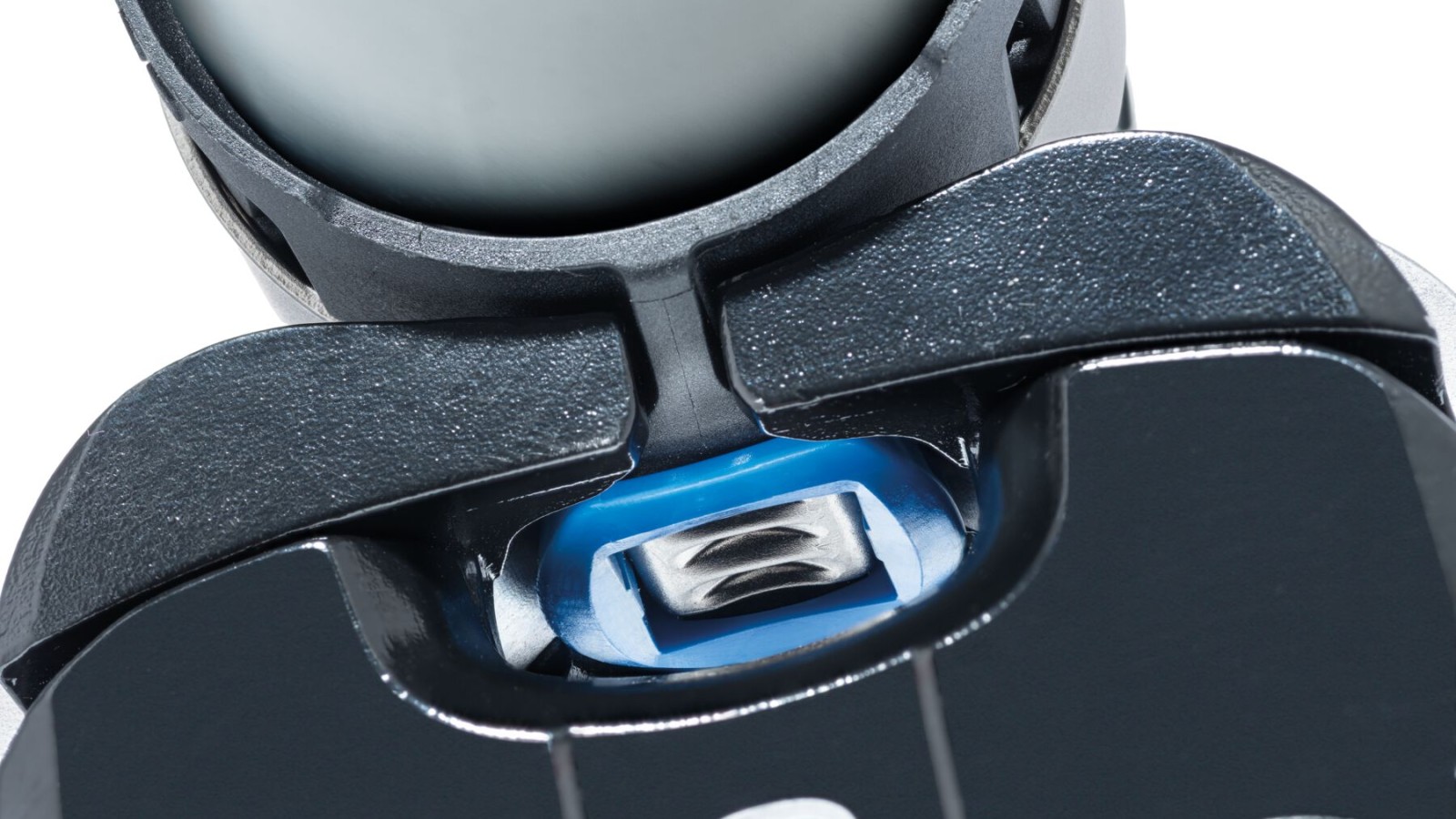

Usmerjanje orodja preko indikatorja za stiskanje z Geberit FlowFit

Ni več neuspelih stiskalnih postopkov: indikatorji za stiskanje pomagajo pri enostavnem pozicioniranju stiskalnih čeljusti. To praktično odpravlja tveganje za neuspešen stiskalni postopek zaradi nepravilnega pozicioniranja.

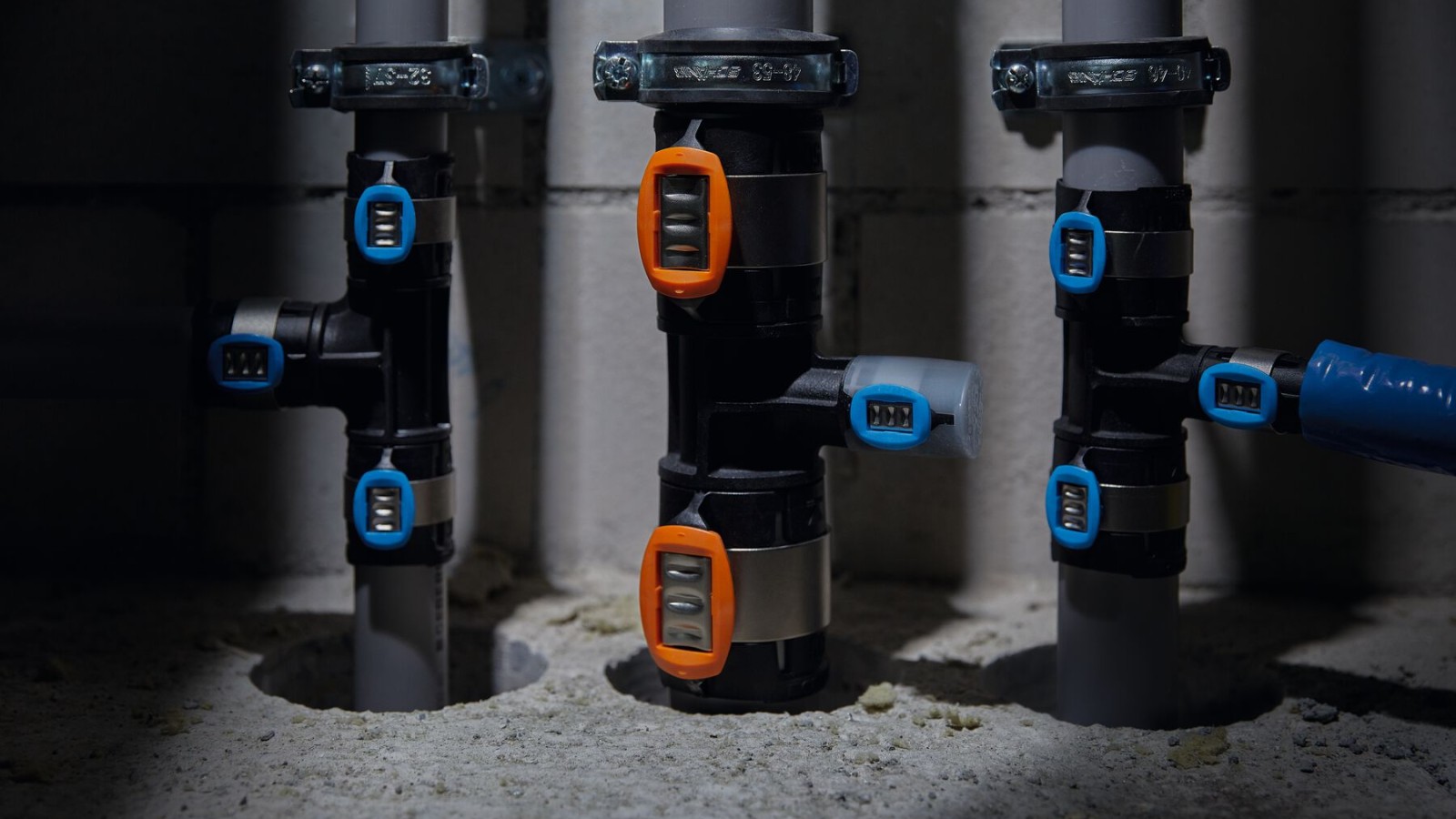

Tudi v temi so nestisnjene povezave enostavno prepoznavne.

Nestisnjene povezave so jasno prepoznavne: tudi kadar je vidljivost otežena, je enostavno ugotoviti, ali je indikator za stiskanje še vedno prisoten ali pa je bil spoj že stisnjen. Določene poti puščanja omogočajo, da so nestisnjeni fitingi takoj vidni med tlačnim preizkusom.

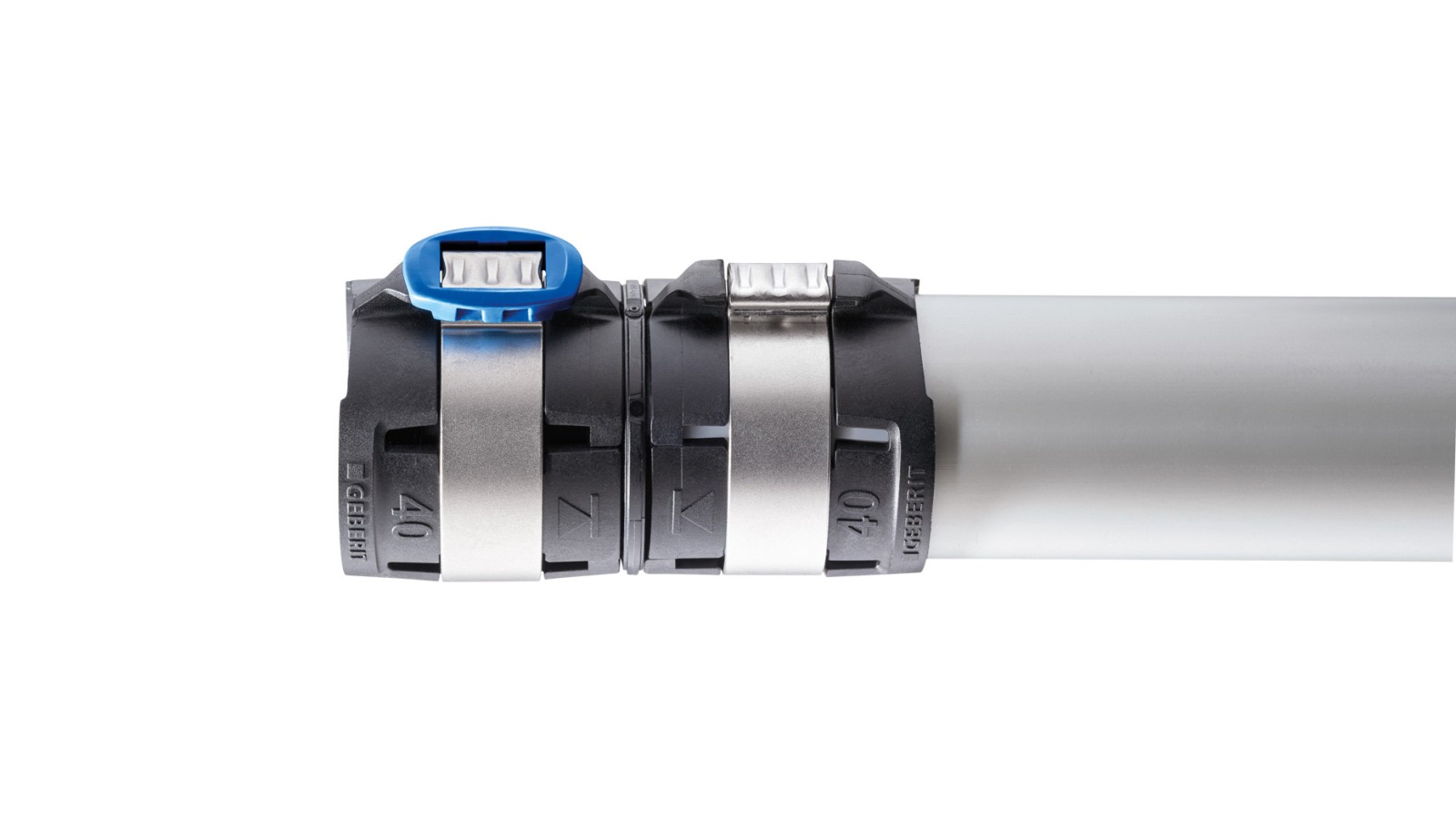

Zanesljiv nadzor globine vstavitve z Geberit FlowFit

Zanesljiv nadzor globine vstavitve: zahvaljujoč preglednim odprtinam na fitingu lahko vodovodarji jasno preverijo, ali je cev popolnoma in pravilno vstavljena.

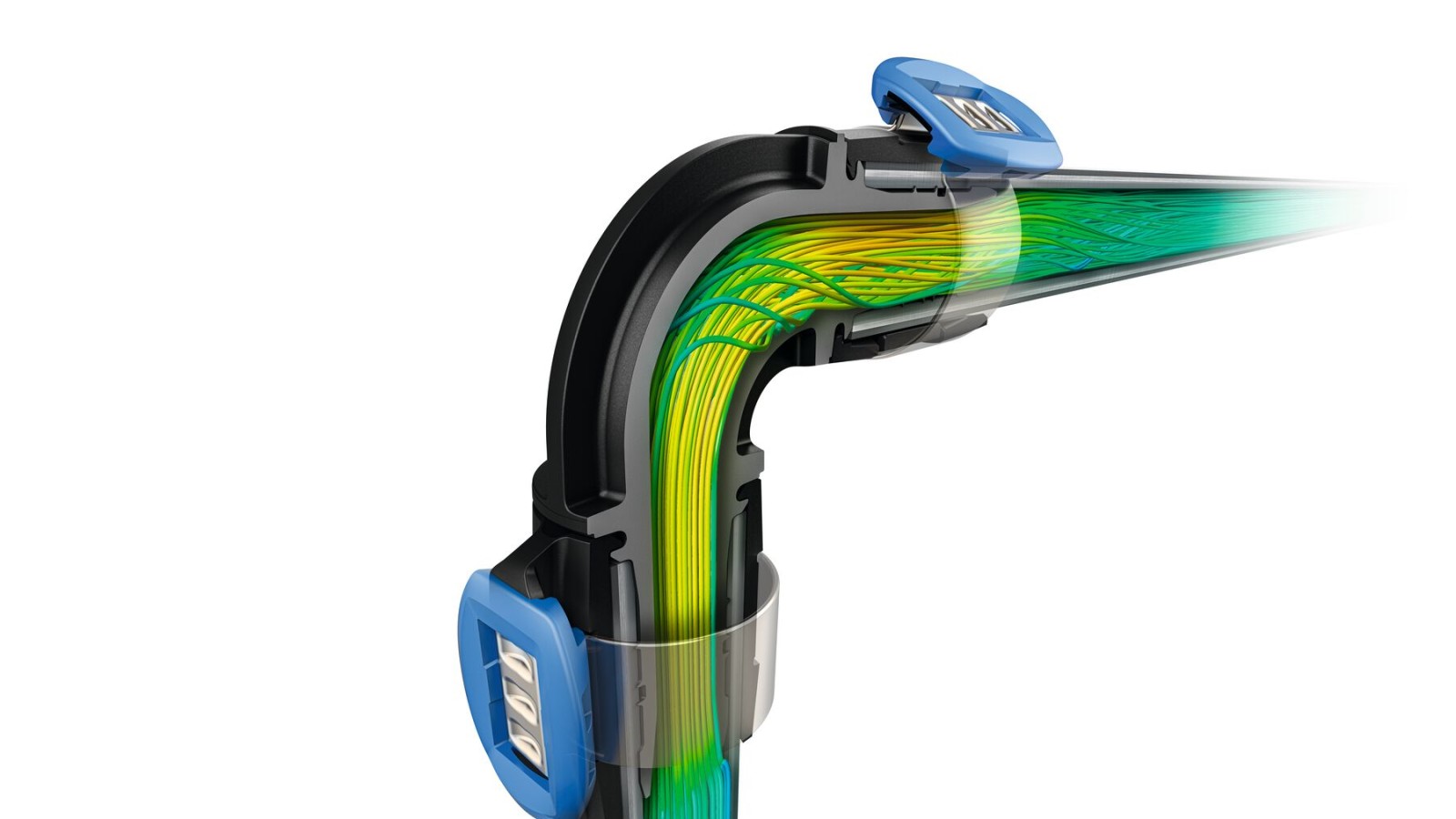

Čista vgradnja brez izgube tlaka

Optimizirana zasnova stiskalnih fitingov Geberit FlowFit omogoča minimalne tlačne izgube. Inštalacije za pitno vodo je tako mogoče načrtovati in izvajati z bistveno manjšimi premeri cevi.

To pomeni krajše čase iztoka, manjšo količino vode v sistemu in manj stagnacije v ceveh.

Vsi fitingi in cevi Geberit FlowFit, vključno z navojnimi priključki, so opremljeni z zaščitnimi pokrovčki. Ti zagotavljajo zanesljivo zaščito pred delci in umazanijo med transportom in skladiščenjem.

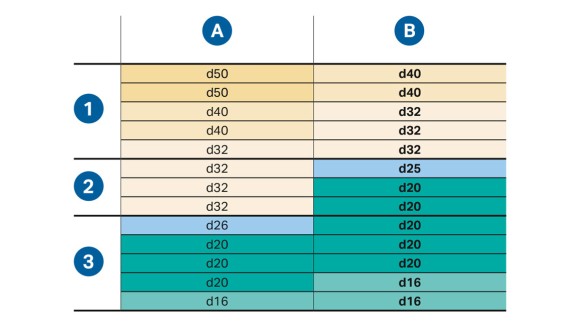

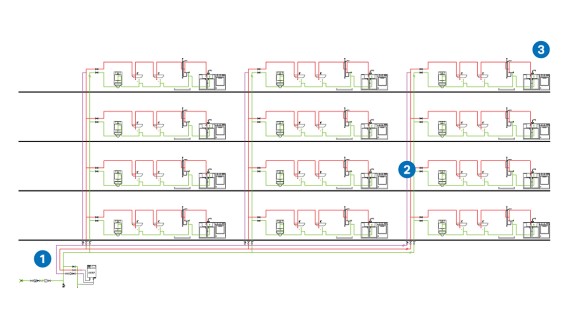

Načrtujte manjše premere cevi s pretokovno optimiziranim cevnim sistemom Geberit FlowFit

Optimiziran cevni sistem Geberit FlowFit

Na tlačne izgube optimiziran dovodni sistem: zaradi minimalnih tlačnih izgub je mogoče inštalacijo za pitno vodo izvesti z manjšimi dimenzijami cevi kot kadarkoli prej. To prinaša boljšo higieno, prihranek materiala in manj napora pri montaži.

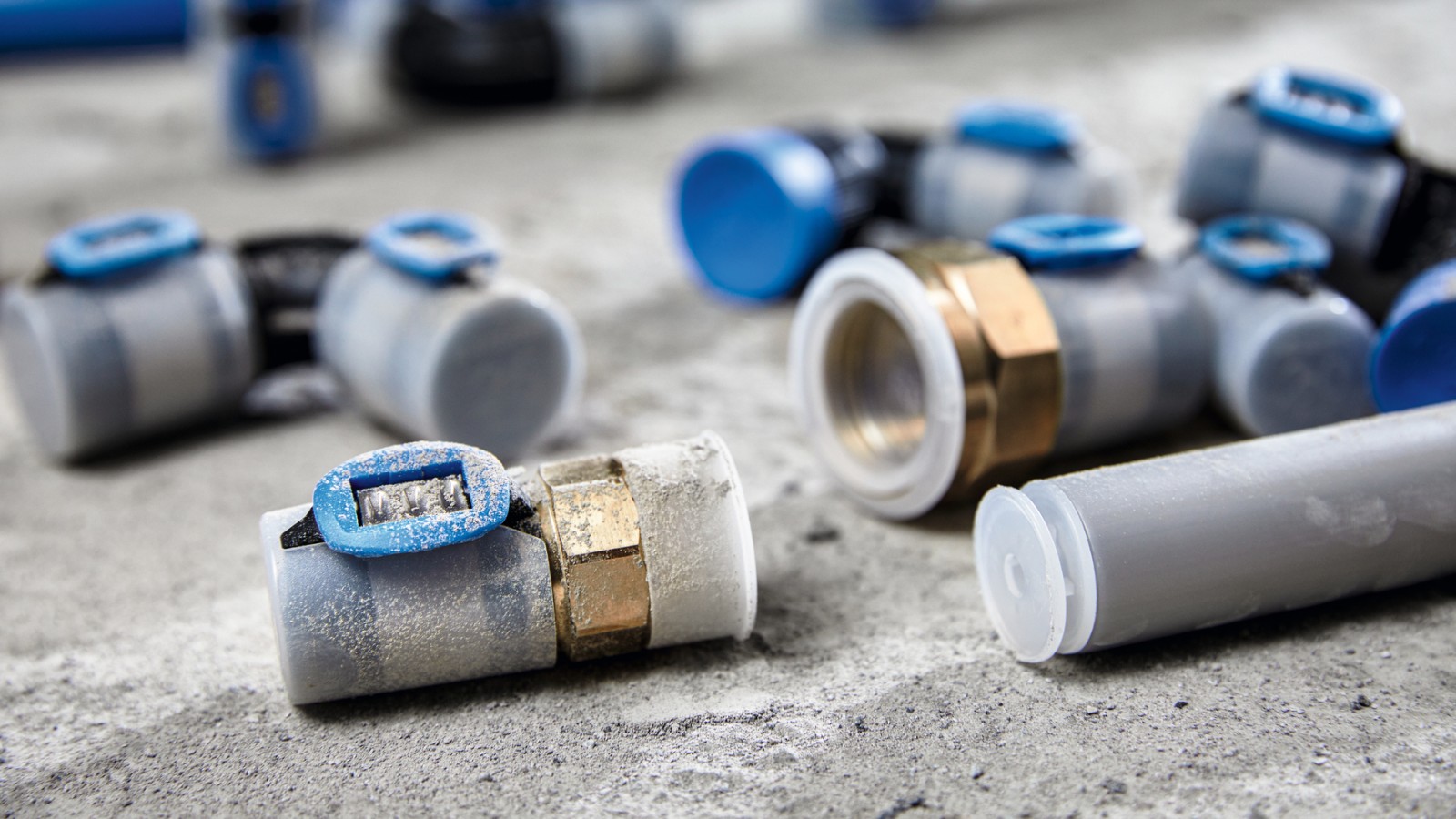

Fitingi in cevi Geberit FlowFit so z zaščitnimi pokrovčki zaščiteni pred umazanijo in kontaminacijo.

Zaščita pred delci in nečistočami: vsi fitingi Geberit FlowFit, vključno z navojnimi priključki in cevmi, so popolnoma zaščiteni pred umazanijo in poškodbami med transportom z zaščitnimi pokrovčki.

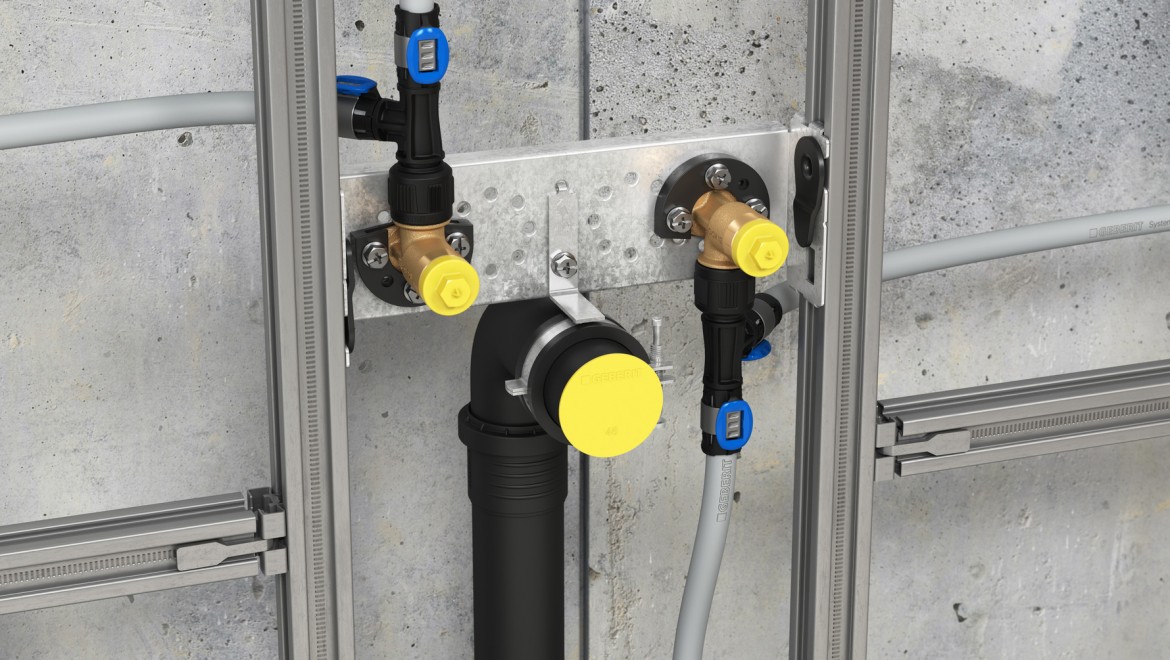

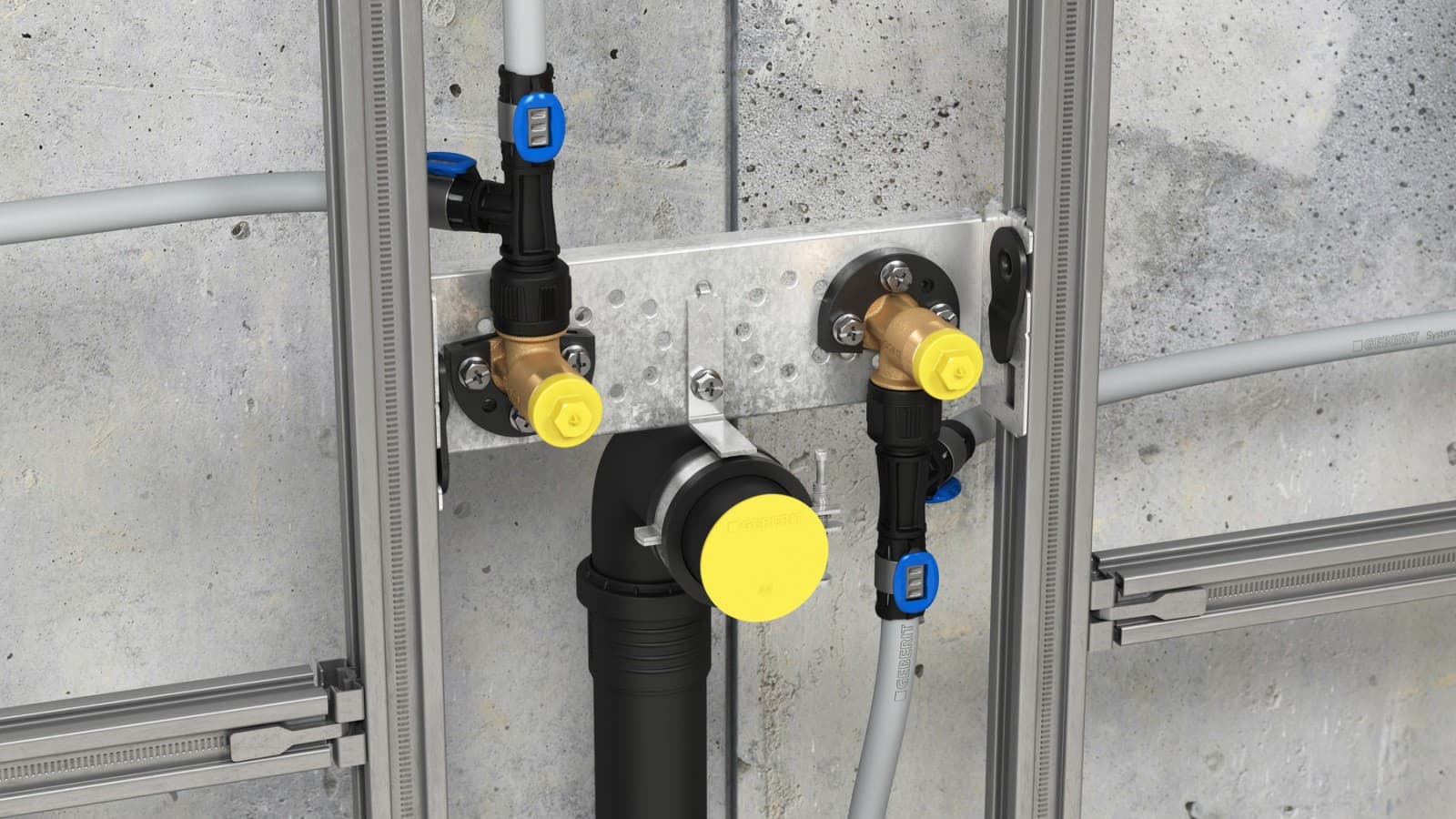

Prednost uporabe T-kosov Geberit MasterFix je v tem, da bistveno zmanjšajo prenos toplote na priključku pipe in olajšajo vgradnjo serijsko povezanih cevi.

Ponudba izdelkov

Dimenzije

Fitingi

Cevi

Dejstva in številke

Več o trajnostni gradnji in okoljskih izjavah o i

Montaža

Dimenzije

Nominalna širina (DN)	Dimenzija d x s (mm)
12	16 x 2.0
15	20 x 2.0
20	25 x 2.5
25	32 x 2.8
32	40 x 3.0
40	50 x 3.8
50	63 x 4.0
65	75 x 4.6

Fitingi

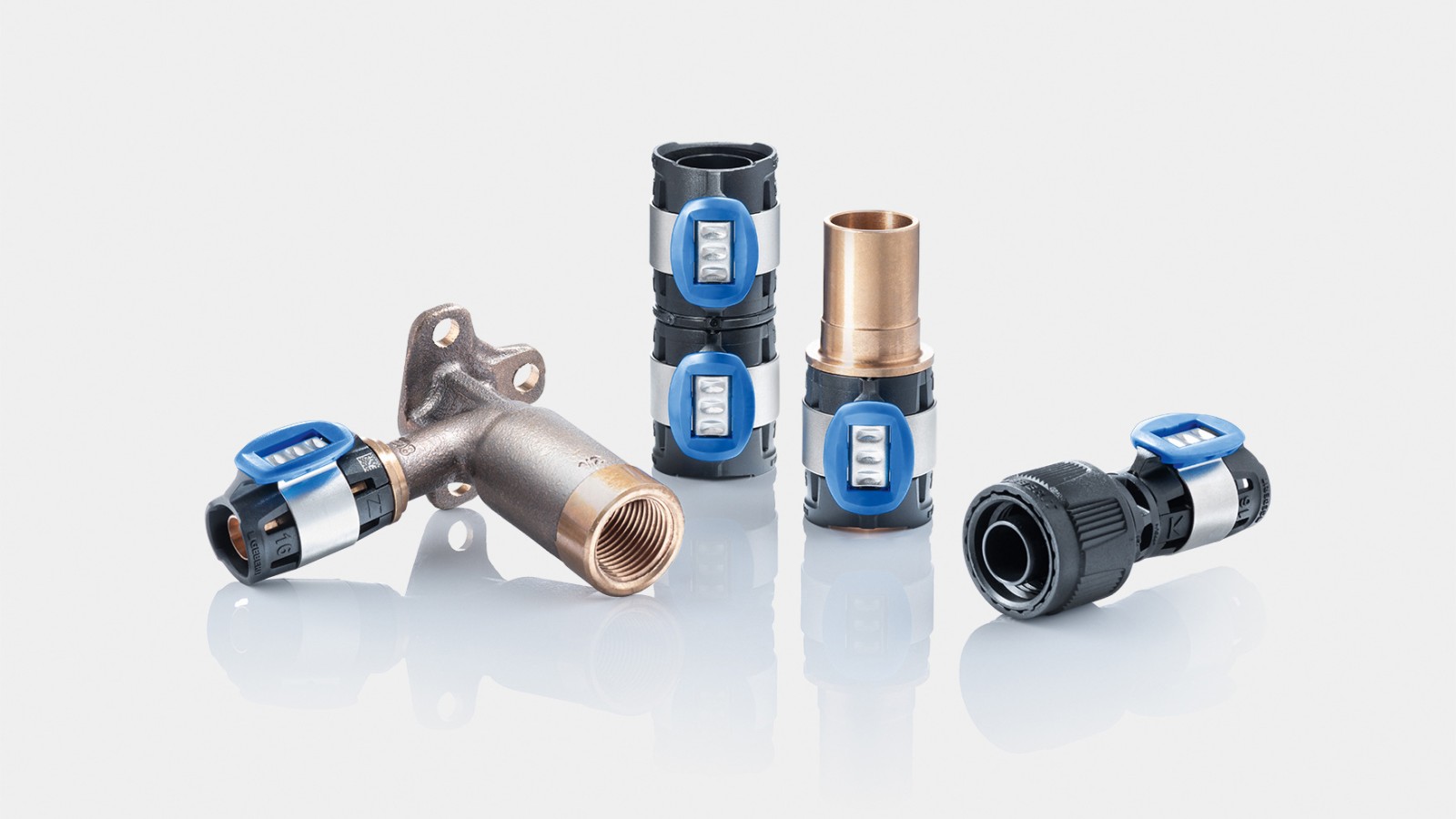

Obsežen asortiman

Obsežen asortiman

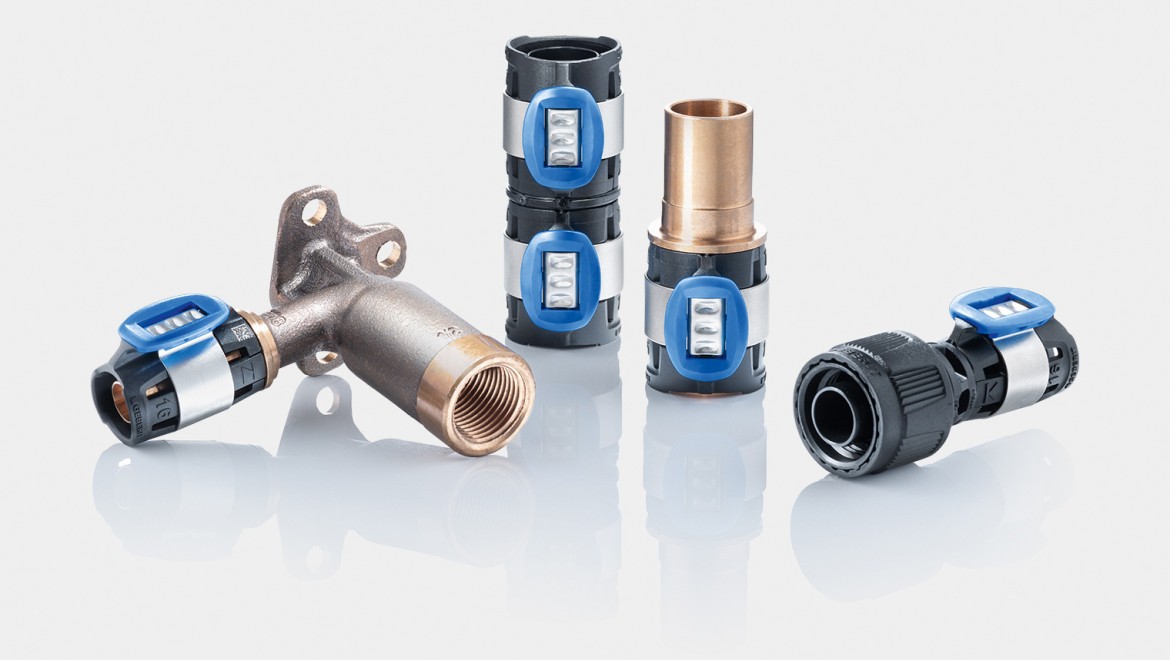

Geberit FlowFit ponuja obsežen izbor fitingov iz PPSU, neosvinčene rdeče litine in neosvinčenega silicijevega brona. Asortiman vključuje tako standardno kot posebno opremo

Odlične povezave

Odlične povezave

Na voljo je univerzalni prehodni adapter MasterFix s posebnimnačinom povezave z vsemi armaturnimi priključki Geberit, ki selahko izvedejo brez orodij. To tudi odpravi potrebo po uporabi dodatnega esnilnega materiala (tesnilnih trakov in tesnilne preje).

Enostavne kombinacije

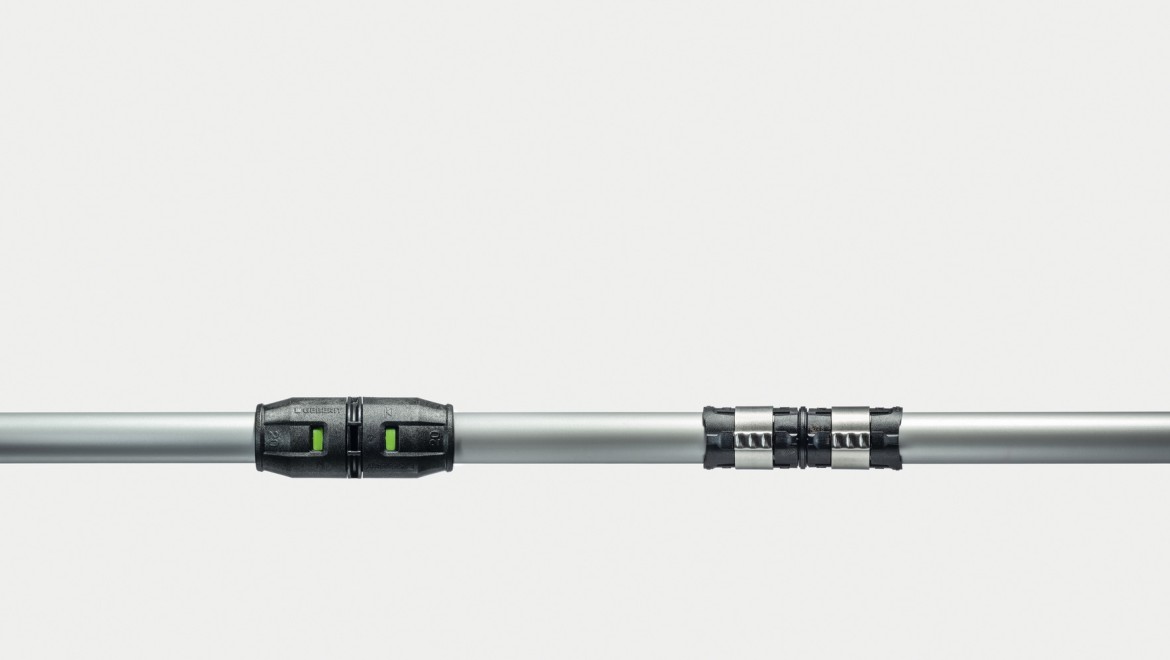

Cevi sistema Geberit FlowFit se lahko uporabijo tudi za povezave push-fit z okovji Geberit PushFit. Sistemski adapterji so na voljo za priključitev na druge oskrbne sisteme Geberit.

Cevi

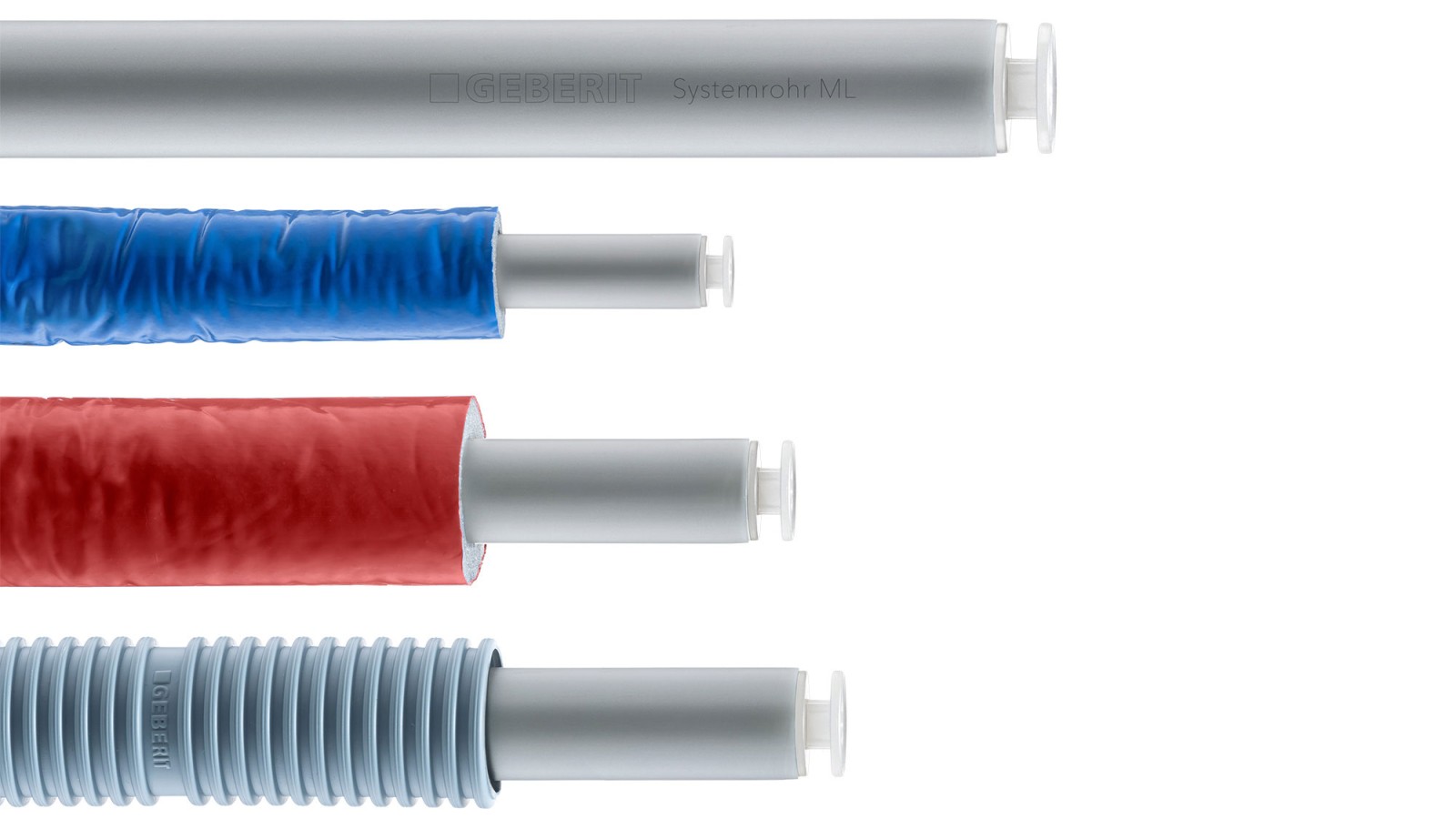

Geberit sistem cevi ML

Večplastna sistemska cev za vse namene
Lahka in stabilna
Na voljo v obliki cevi za dimenzije d16 do d75
Z zaščitno ali z izolacijo iz polietilenske pene za dimenzije d16 in d20
Na voljo so različne debeline izolacije s trpežno folijo v rdeči in modri barvi
Zaščitni čepi na koncih cevi preprečujejo nabiranje umazanije in delcev
Na voljo v kolutih za dimenzije od d16 do d32

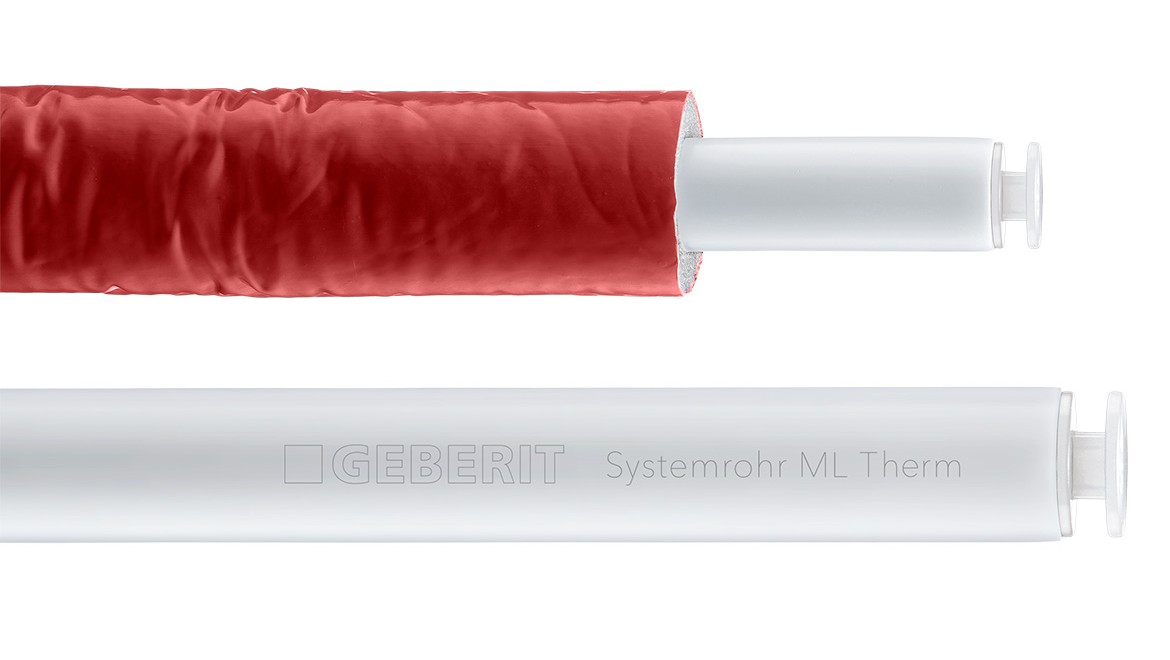

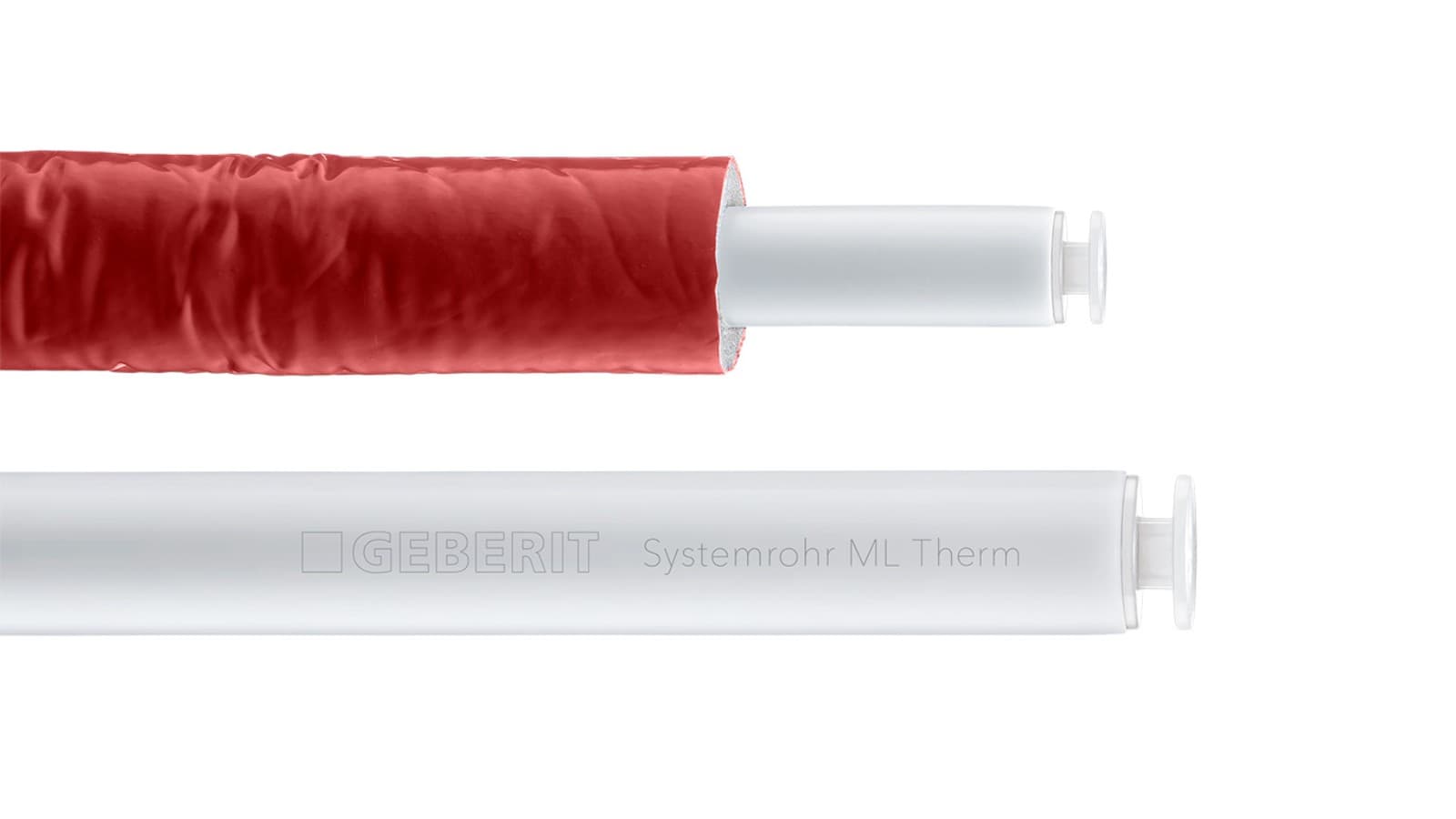

Večslojna sistemska cev Geberit, Therm,

Za ogrevalno vodo
Na voljo v kolutih za dimenzije od d16 do d25
Z izolacijo iz polietilenske pene za dimenzije d16 in d35 z zaščitno rdečo prevleko

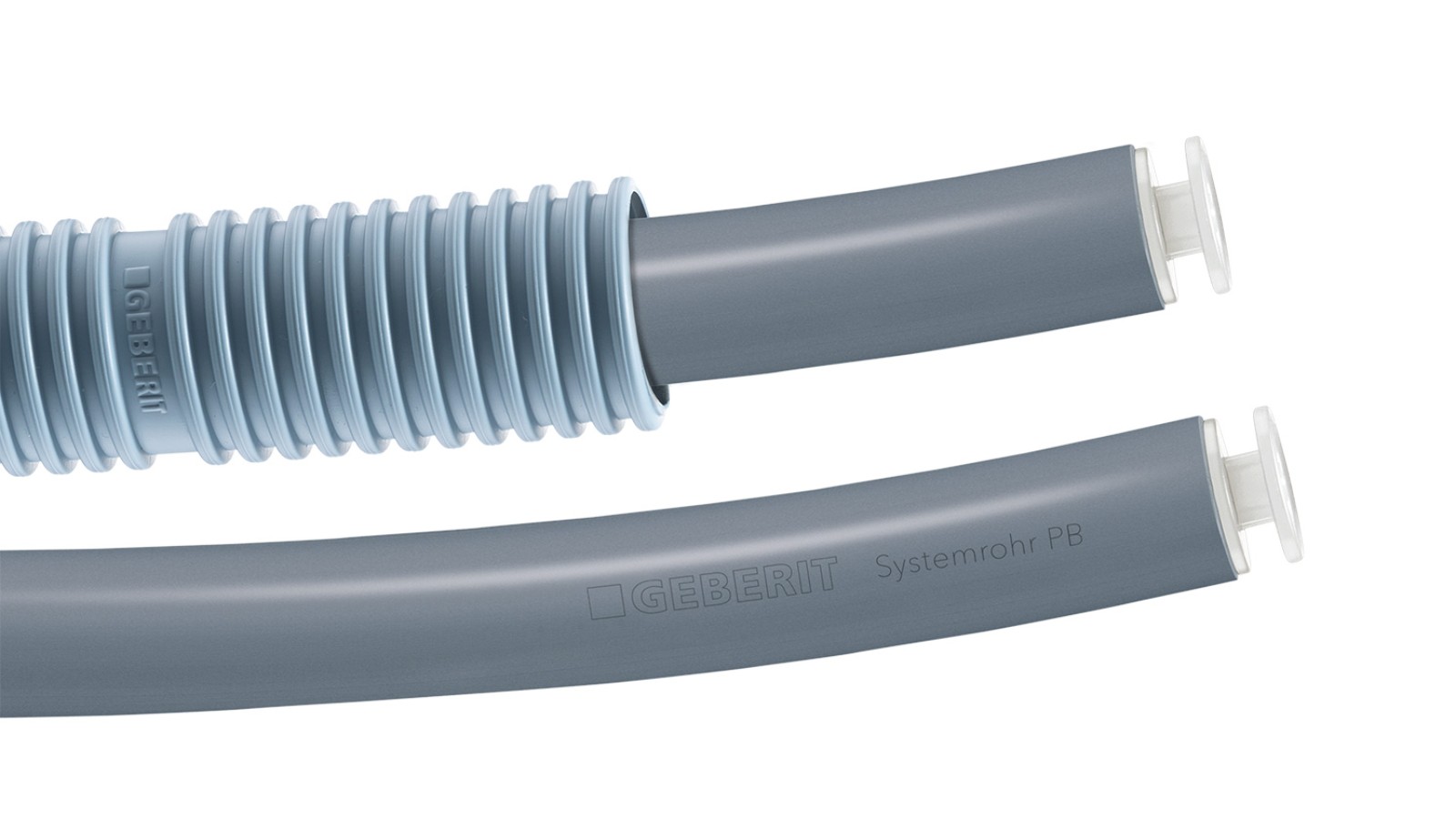

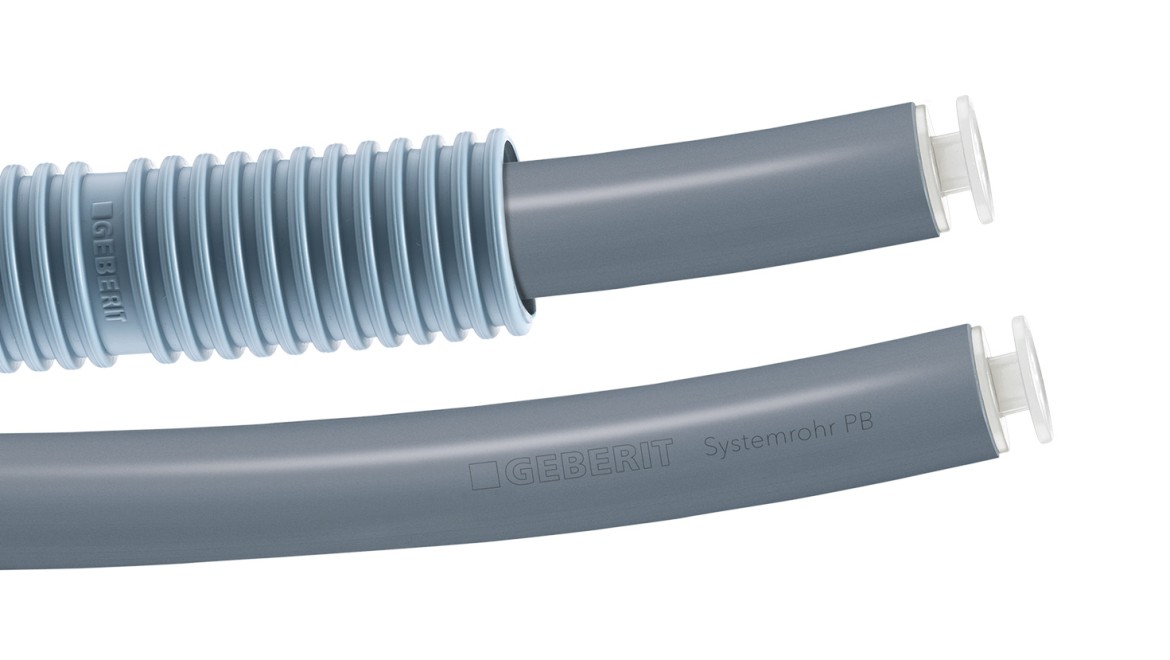

Večslojna sistemska cev Geberit,

Prilagodljiva plastična cev
Dimenzije: 16, 20 in 25 mm
Na voljo tudi v zaščitni cevi
Na voljo v kolutih

Dejstva in številke

Assortment overview

8 nominal widths from d16 to d75
Around 500 fittings and components
Multilayer (ML) system pipes, also available in a protective tube or pre-insulated
Polybutene (PB) system pipes, also available in a protective tube
MasterFix adapter for tool-free, secure screw connections to Geberit sanitary appliances
Extensive assortment of adapters and transitions to other systems

Več o trajnostni gradnji in okoljskih izjavah o i

Izjave o okoljskih lastnostih izdelkov (EPD)

Izjave o okoljskih lastnostih izdelkov (EPD) zagotavljajo preglednost in omogočajo primerjavo izdelkov glede na njihov vpliv na okolje.

Okoljske izjave o izdelkih so na voljo za cevi Geberit FlowFit ter za najpogosteje uporabljene fitinge Geberit FlowFit:

Geberit FlowFit sistem cevi ML
Geberit FlowFit sistem cevi PB
Geberit FlowFit plastični fitingi (na voljo samo v angleščini)
Geberit FlowFit kovinski fitingi

Več o trajnostni gradnji in okoljskih izjavah o izdelkih (EPD)

Montaža

Hiter vodnik za montažo

Asortiman izdelkov Geberit FlowFit Članki, tehnične informacije in več

Geberit FlowFit Bogen

Bögen

Geberit FlowFit Übergang mit Innengewinde

Übergänge unlösbar

Slika od Presswerkzeuge Kompatibilität [2] - GEBERIT

Geberit FlowFit Set Presswerkzeuge [2]

Presswerkzeuge Kompatibilität [2]

Geberit FlowFit Handpresszange

Handpresswerkzeuge

Slika od Verteiler mit Gewindeanschluss - GEBERIT

Geberit FlowFit Übergang mit MasterFix

Verteiler mit Gewindeanschluss

Slika od Mit FlowFit Pressanschlüssen - GEBERIT

Geberit FlowFit Schrägsitz-Absperrventil

Mit FlowFit Pressanschlüssen

Več o izdelkih

Imate vprašanja? Z veseljem vam pomagamo.

Naši strokovnjaki svetujejo načrtovalcem, vodovodarjem in drugim strokovnjakom pri njihovih projektih. Z veseljem vam bodo svetovali, kako najbolje obvladati vaše trenutne izzive z našimi izdelki.

Kontaktirajte nas

Uporabna orodja za načrtovanje za Geberit FlowFit

Geberit BIM Plug-in

Geberit BIM vtičnik za Autodesk® Revit® združuje vsa Geberitova orodja za načrtovanje in izračune ter dostop do BIM vsebin v eni aplikaciji.

Geberit BIM

Geberit ProPlanner

Geberit ProPlanner je prilagojen potrebam načrtovanja inštalaterjev in projektantov, ki skrbijo za načrtovanje srednje- do velikih projektov.

ProPlanner

Sistem vračanja za trajnostni dovodni sistem

V podjetju Geberit so trajnostne rešitve pri izdelkih in proizvodnji v sanitarnem sektorju standardna praksa. Del te zaveze je tudi zmanjševanje odpadkov in embalažnega materiala na gradbišču. Zato je Geberit FlowFit del inovativnega sistema vračanja, ki omogoča, da se dragoceni materiali ponovno vključijo v kroženje virov.

Zbiranje indikatorjev za stiskanje in zaščitnih pokrovčkov

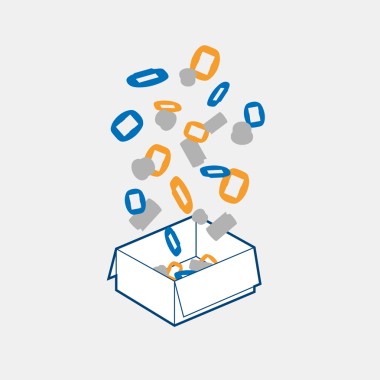

1. Zberite zaščitne pokrovčke in indikatorje za stiskanje

Zberite zaščitne pokrovčke in indikatorje za stiskanje v kartonsko škatlo z največjimi dimenzijami 120 x 60 x 60 cm.

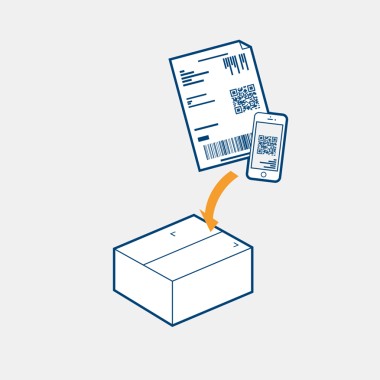

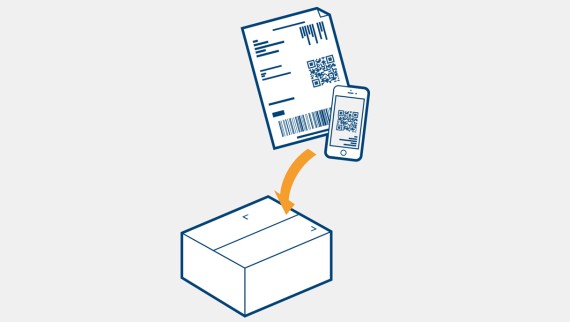

2. Natisnite DHL-ovo odpremno nalepko

Natisnite DHL-ovo odpremno nalepko ali si jo pošljite v digitalni obliki na pametni telefon.

Create a returns label

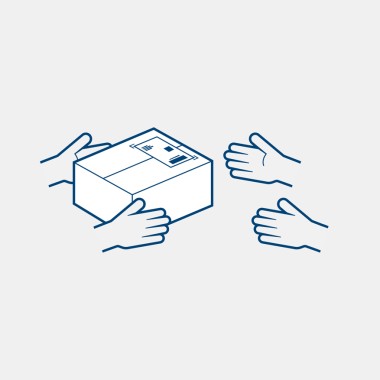

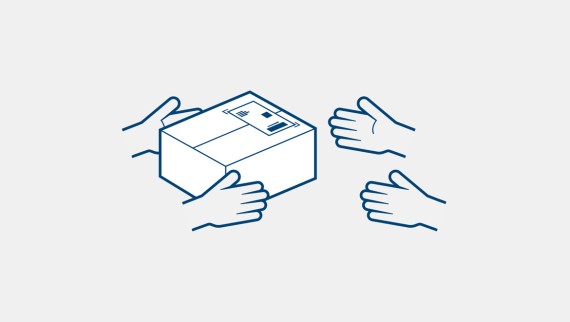

3. Brezplačna poštnina z DHL

Paket odnesite na najbližjo DHL-ovo zbirno točko.

Find nearest collection points

Odkrijte podobne izdelke

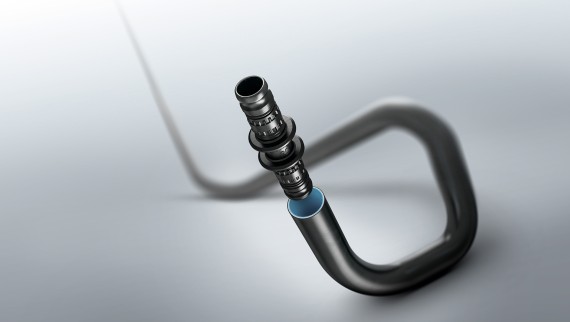

Geberit Mepla

Sistem večslojnih cevi Geberit Mepla je popolna rešitev za inštalacije za pitno vodo, komprimiran zrak, ogrevanje in klimatiziranje.

Odkrij Geberit Mepla

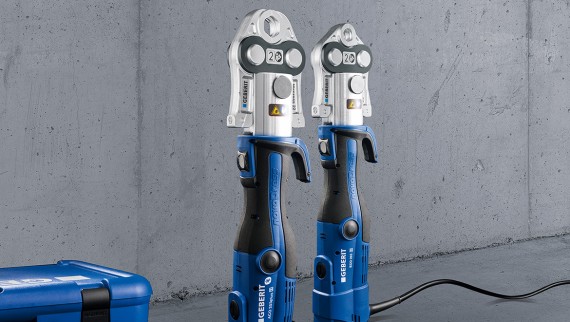

Orodja in pribor za sisteme za oskrbo podjetja Geberit
