Stiskalni spoji za cevne sisteme Povezovanje cevi brez varjenja
UČINKOVITA MONTAŽA CEVOVODOV S TEHNOLOGIJO STISKANJA
Projekti cevnih instalacij, bodisi v tehničnih sistemih stavb ali v industriji, so pogosto povezani z visokimi stroški in časovnimi pritiski. Tem zahtevam lahko hitro in zanesljivo zadostite s stiskalnimi spoji za cevne sisteme. Ta tehnologija se uspešno uporablja že več kot 60 let.
Ne glede na to, ali uporabljate kovinske cevi ali večplastne cevne sisteme iz plastike in aluminija, tehnologija stiskanja omogoča preprosto in čisto montažo brez nevarnosti požara ter zagotavlja trajne in zanesljive spoje.
Po izvedeni montaži ni potrebnih zamudnih pregledov, kot je to običajno pri varjenih spojih. Vsak usposobljen inštalater lahko hitro izvede montažo. V primerjavi s tradicionalnimi metodami, kot sta spajkanje ali varjenje, stiskalni spoji prihranijo veliko časa in povečajo učinkovitost projekta.
ZAKAJ IZBRATI STISKALNE SPOJE ZA CEVI?
Hitra montaža
Stiskanje je preprost način spajanja cevi, ki v primerjavi z varjenjem prihrani veliko časa.
Enostavna vgradnja
Tehnologija stiskanja omogoča hitro in preprosto montažo za vsakogar z ustreznim strokovnim znanjem.
Zanesljiv spoj

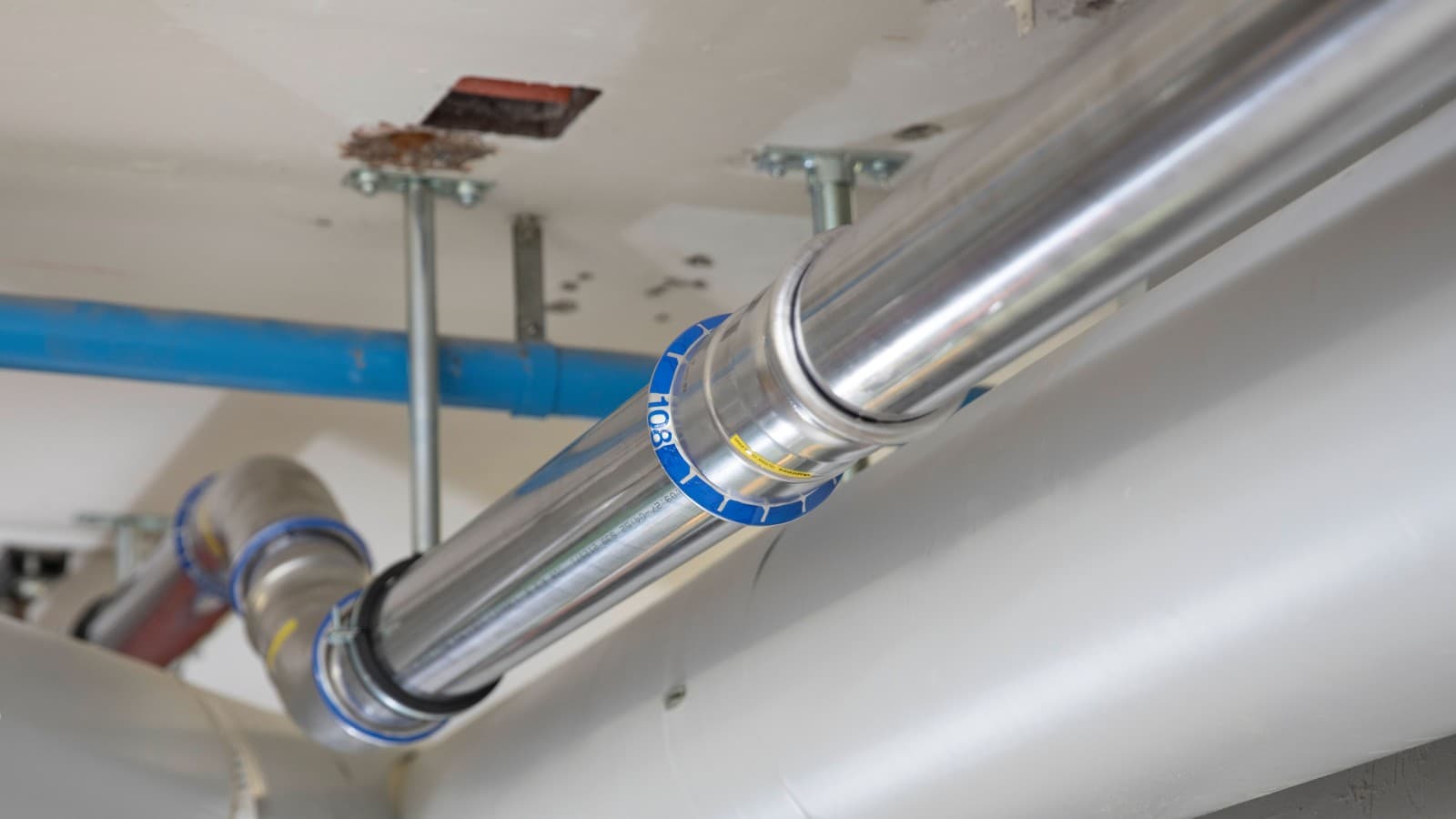

Vsak spoj je zaradi nadzorovanega postopka stiskanja izveden enako kakovostno in varno.
Čista metoda
Stiskanje kovinskih in plastičnih cevi je čista in preizkušena metoda povezovanja cevnih sistemov.
Kako delujejo stiskalni spoji Varni in trajni
Komponente delujejo skupaj za največjo varnost

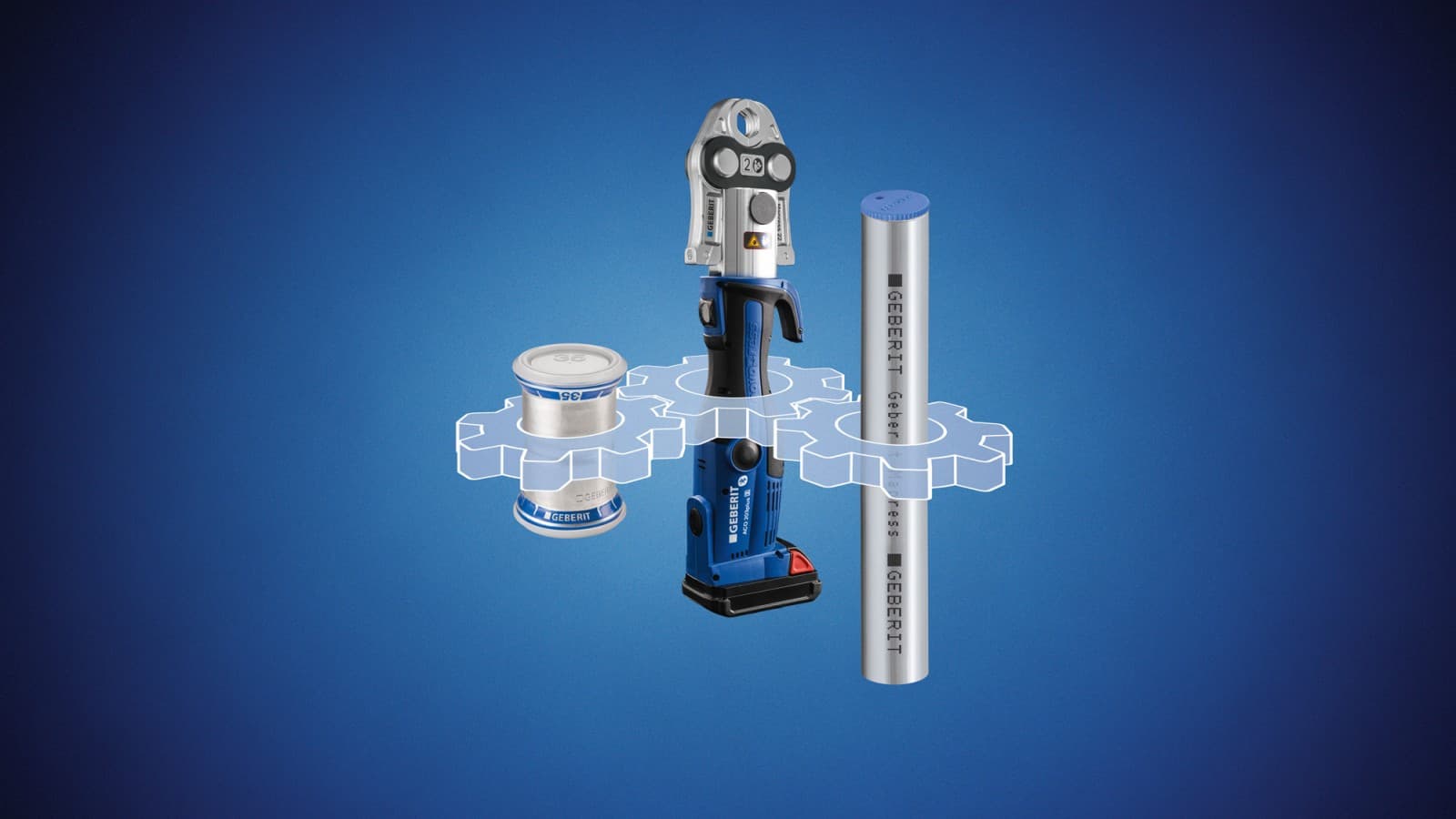

Stiskalni spoji so zanesljivi, saj so vse komponente sistema zasnovane za natančno medsebojno delovanje. Sistem vključuje:
- stiskalni fiting,
- sistemsko cev,
- stiskalno orodje (stiskalni mehanizem in stiskalno čeljust oziroma obroč).
Vsi fitingi in cevi sistemov Geberit Mapress,Geberit FlowFitinGeberit Mepla so skrbno kalibrirani in preizkušeni, da brezhibno delujejo skupaj. Za manjše dimenzije cevi se uporabljajo stiskalne čeljusti, medtem ko se za večje dimenzije uporabljajo stiskalni obroči v kombinaciji z ustreznim stiskalnim orodjem.
Razred združljivosti je jasno označen, kar omogoča hitro in enostavno izbiro ustreznega izdelka.
Tehnologija stiskalnih spojev ustvarja trajno varno povezavo
Mehanska trdnost cevnega spoja temelji na preoblikovanju stiskalnega fitinga in sistemske cevi. Tesnilni obroč, ki se popolnoma prilagodi prerezu cevi, zaradi svoje elastične povratne sile zagotavlja tudi trajno tesno povezavo.
Stiskalni spoji tako predstavljajo trajno, neločljivo in mehansko zanesljivo cevno povezavo, ki zagotavlja tehnično zanesljivo tesnjenje.

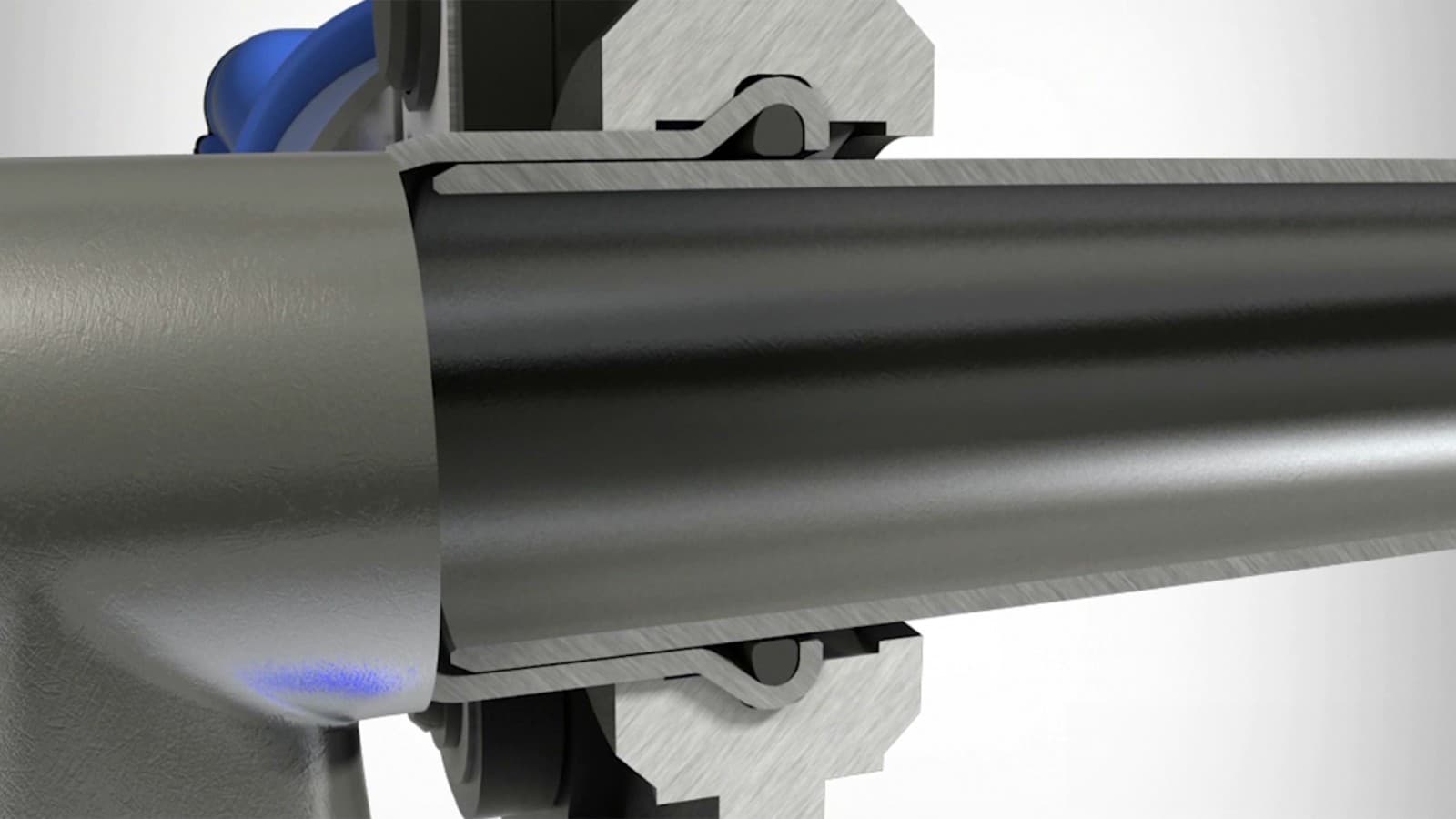

Korak 1: Fiting, sistemska cev in orodje se natančno povežejo.

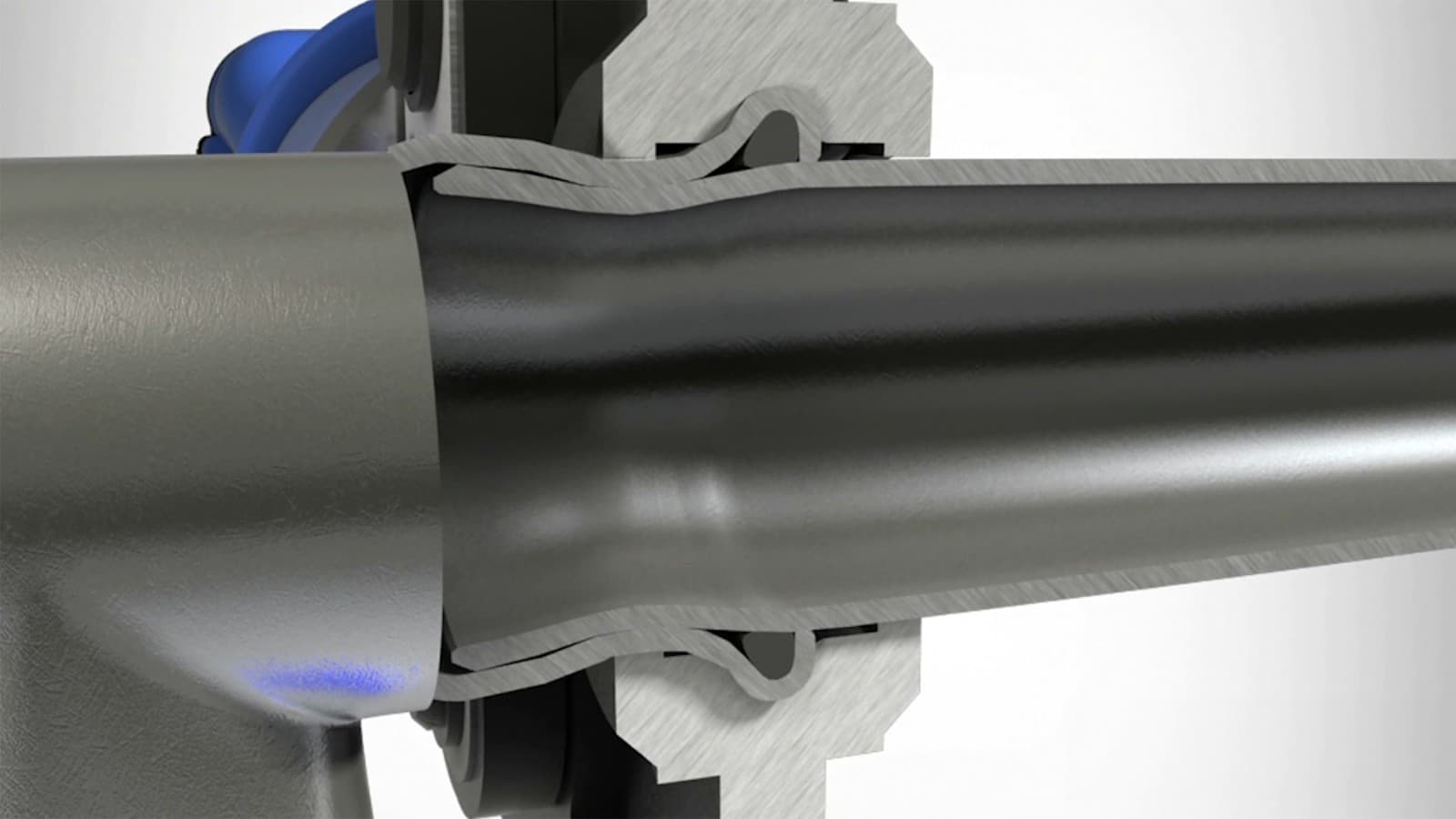

Korak 2: Sistemska cev se med postopkom stiskanja preoblikuje.

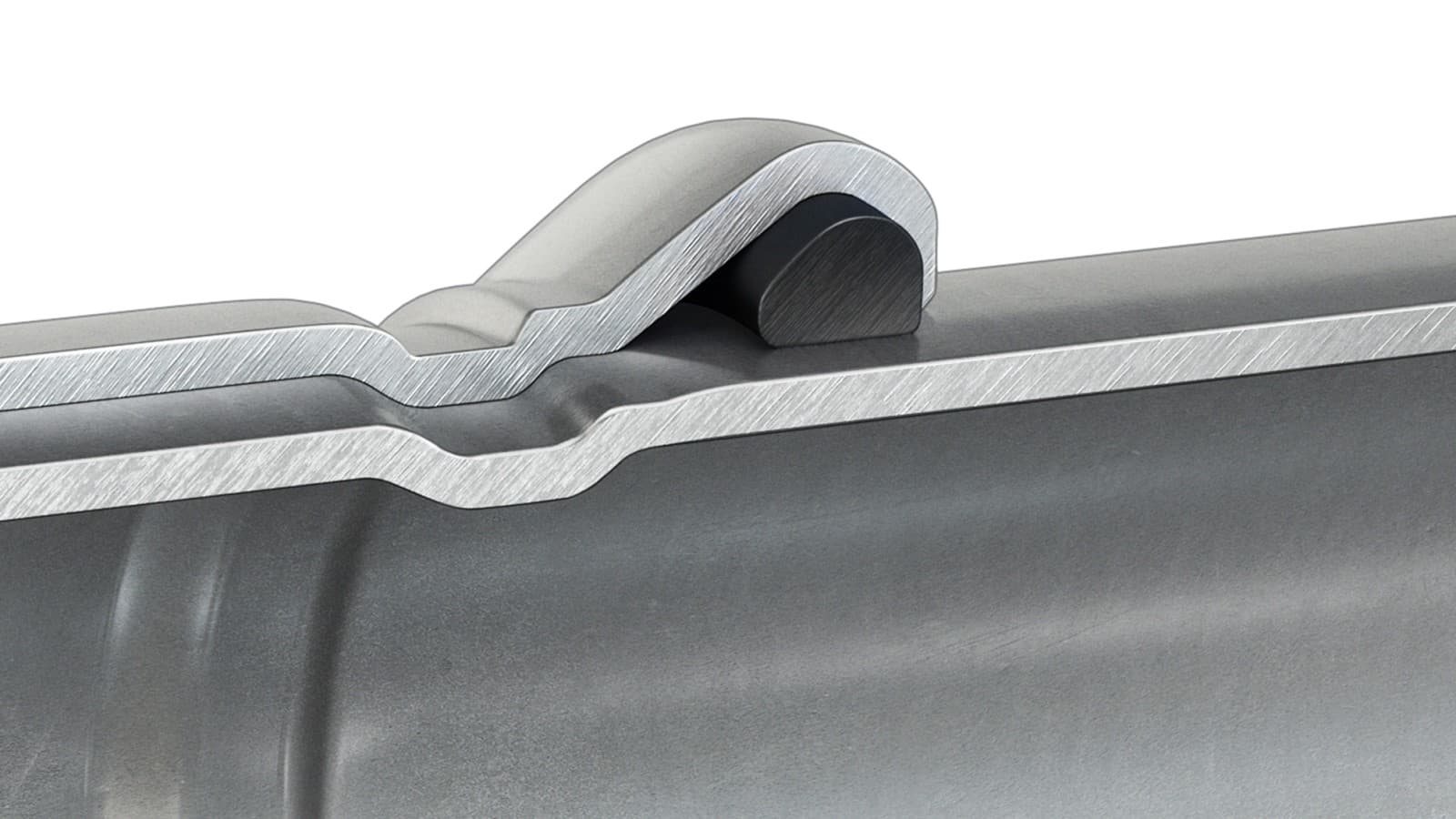

Korak 3: Tesnilni obroč zagotavlja zanesljivo tesnjenje in trajno varno povezavo.
Cevni sistemi za stiskanje
Da bo vse gladko teklo Geberit FlowFit
Najmanjše izgube tlaka, ugotovljene pri sistemu Geberit FlowFit, omogočajo uporabo sistema z manjšimi dimenzijami cevi. To pomeni prihranek pri materialnih stroških kot tudi pri delu inštalaterja.
Geberit Mapress nerjavno jeklo
Od oskrbe s pitno vodo do kompleksnih sistemov v industrijskih okoljih – sistem Geberit Mapress nerjavno jeklo je vsestransko uporaben.
Geberit Mapress Therm
Ekonomičen in na korozijo odporen sistem tlačnih cevovodov iz nerjavnega jekla za zaprte hladilne, ohlajevalne in grelne tokokroge.
Geberit Mapress ogljikovo jeklo
Geberit Mapress ogljikovo jeklo je gospodarna rešitev za zaprte krogotoke. Sistem zagotavlja zanesljive in trajno tesne povezave.
Geberit Mepla
Sistem večslojnih cevi Geberit Mepla je popolna rešitev za inštalacije za pitno vodo, komprimiran zrak, ogrevanje in klimatiziranje.
PREDNOSTI GEBERITOVIH SISTEMOV STISKALNIH CEVI PAMETNI MEHANIZMI ZA VARNE POVEZAVE
Geberitovi sistemi stiskalnih cevi močno poenostavljajo vgradnjo cevovodov in izpolnjujejo zahteve najrazličnejših področij uporabe. Ta sodobna in prihodnosti prilagojena tehnologija prinaša številne prednosti.
1. Varna stiskalna povezava zaradi nadzorovanega postopka stiskanja
Vsak fiting ima natančno vodilo za stiskalne čeljusti ali stiskalne obroče, ki zagotavlja pravilno namestitev orodja in nadzorovano izvedbo spoja.
Standardiziran postopek stiskanja zagotavlja stalno visoko kakovost spojev ne glede na to, kdo izvaja montažo.
To uporabnikom prinaša največjo zanesljivost postopka, ponovljive rezultate in zanesljive povezave pri vsaki vgradnji, na enostaven, učinkovit in profesionalen način.

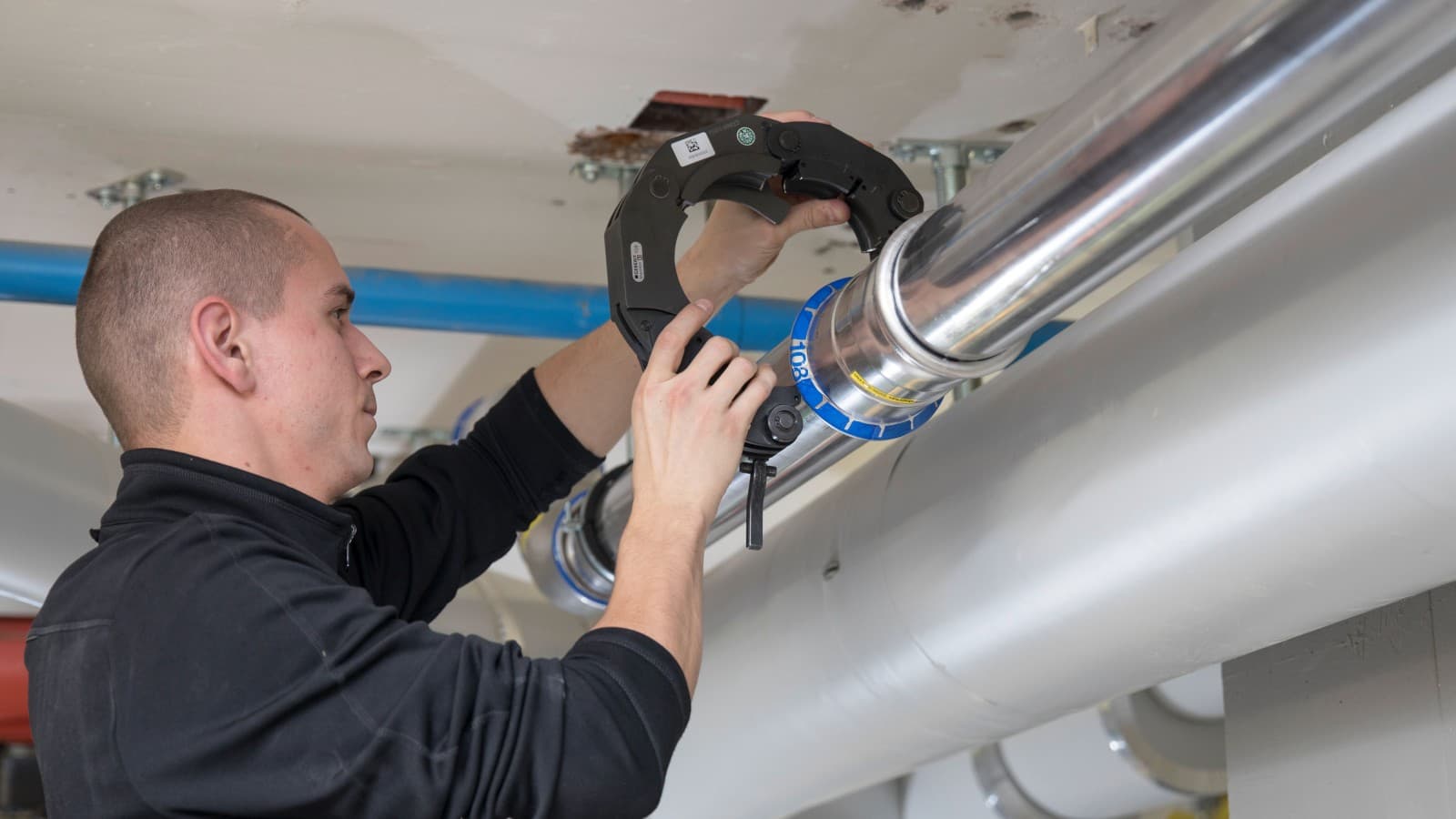

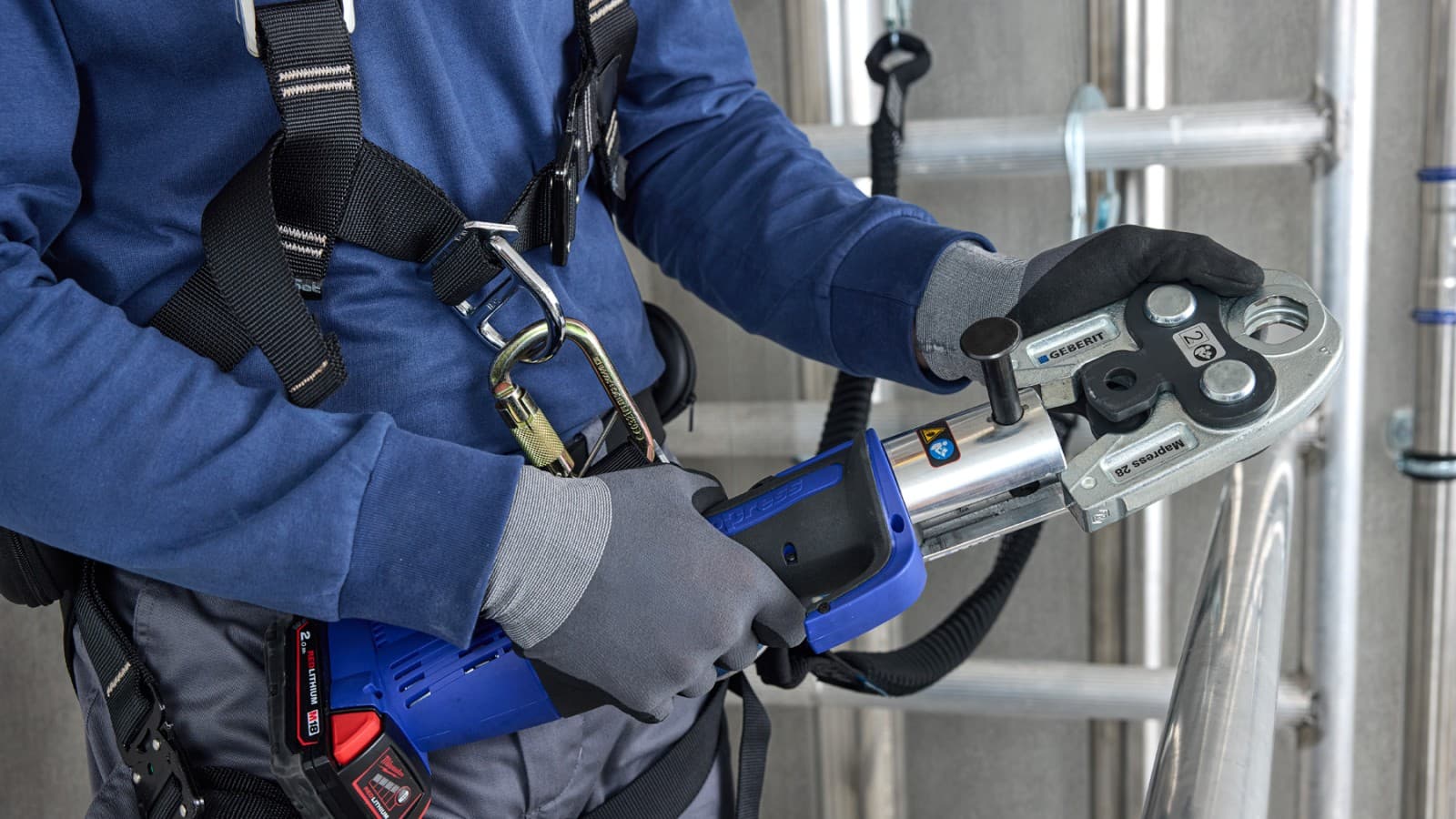

2. Lahka orodja namesto težke opreme za varjenje
Varjenje cevi zahteva veliko in težko opremo, plinske jeklenke ter številne dodatne postopke za zagotavljanje varnosti. To pogosto pomeni obsežno pripravo in več časa za izvedbo del.
Geberitovi sistemi stiskanja omogočajo enostavno in varno povezovanje cevi brez varjenja. Cevi je mogoče spojiti s kompaktnimi in priročnimi stiskalnimi orodji ter ustreznimi stiskalnimi čeljustmi ali obroči. Orodja so lahka, kompaktna in pripravljena za takojšnjo uporabo, brez odprtega ognja, časa ohlajanja ali dodatne obdelave.
To pomeni, da je delo hitrejše, udobnejše in produktivnejše.

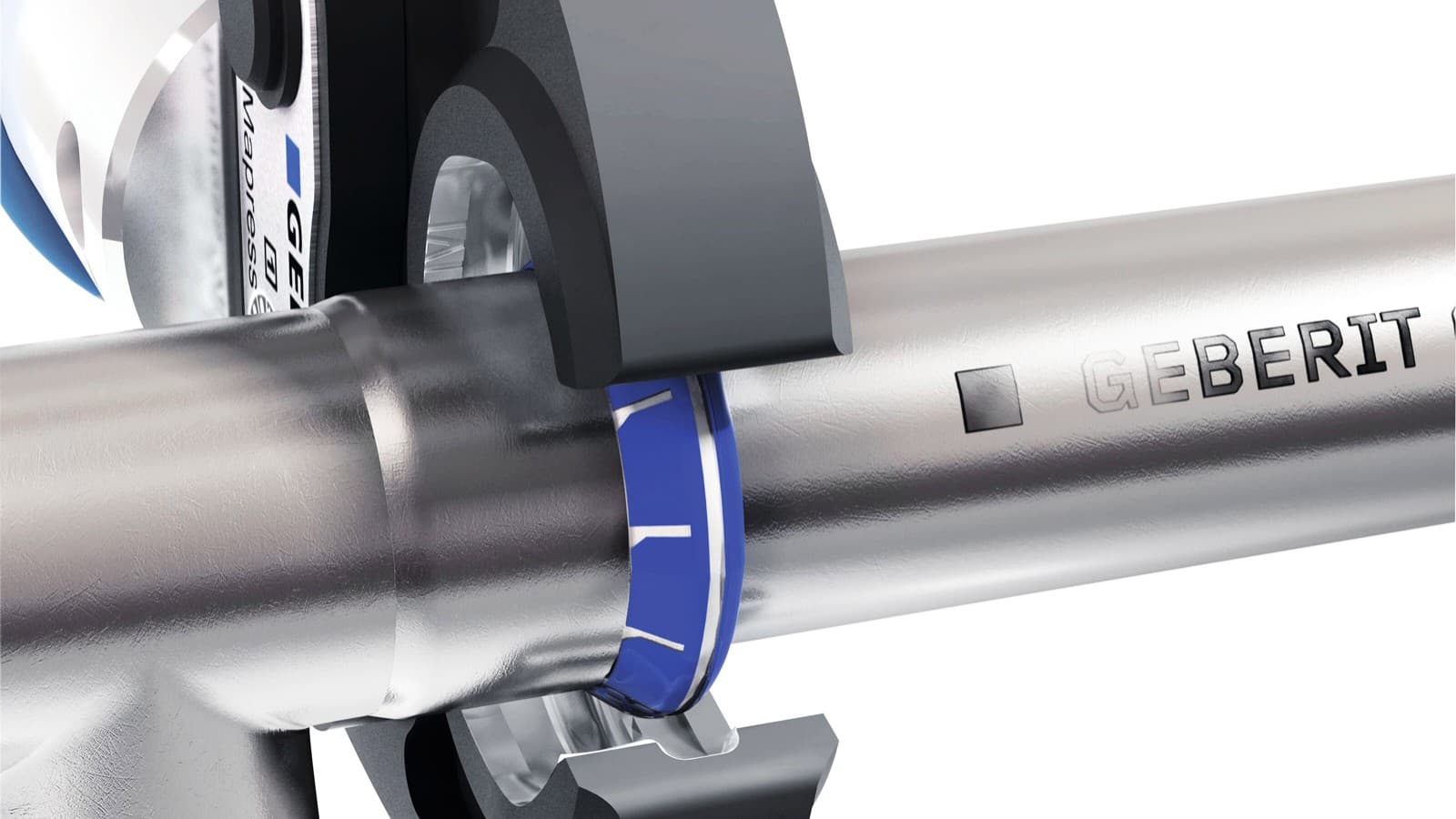

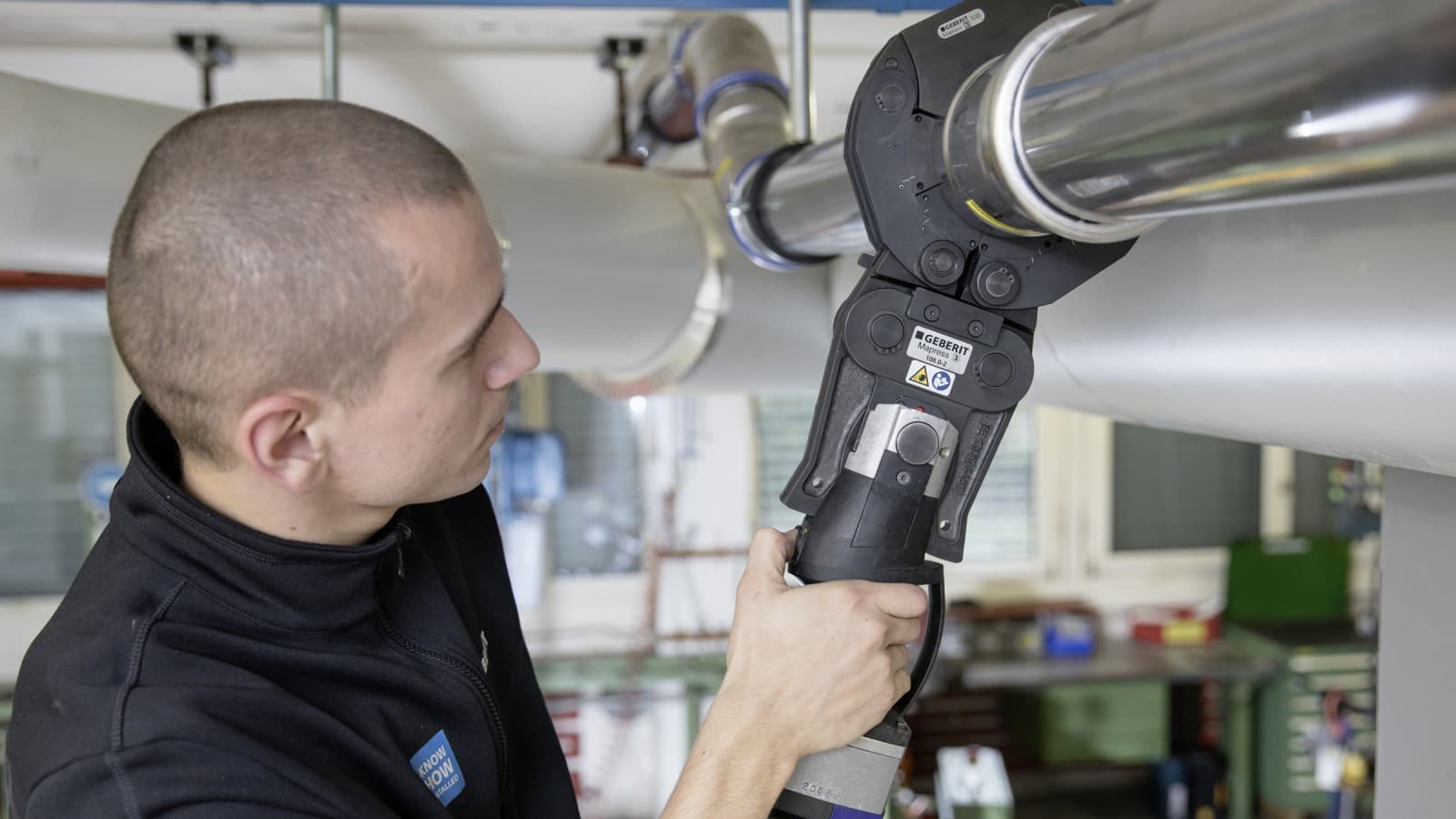

Natančno vodenje stiskalnih čeljusti za varne spoje
Posebna zasnova fitinga zagotavlja, da so stiskalne čeljusti nameščene natančno in varno. To zagotavlja največjo zanesljivost spoja pri vsakem stiskanju.
Popolna montaža samo z dvema stiskalnima čeljustma
Za sistem Geberit FlowFit potrebujete še manj orodja: za celotno območje dimenzij od d16 do d75 zadostujeta le dve stiskalni čeljusti. To zmanjša težo vašega kovčka z orodjem in omogoča montažo cevovodov različnih dimenzij v enem koraku z le nekaj menjavami orodja.
Tudi pri večjih dimenzijah nad d50 lahko namesto stiskalnega obroča še vedno uporabite stiskalno čeljust.
3. Takojšnja potrditev uspešno izvedenega stiskanja

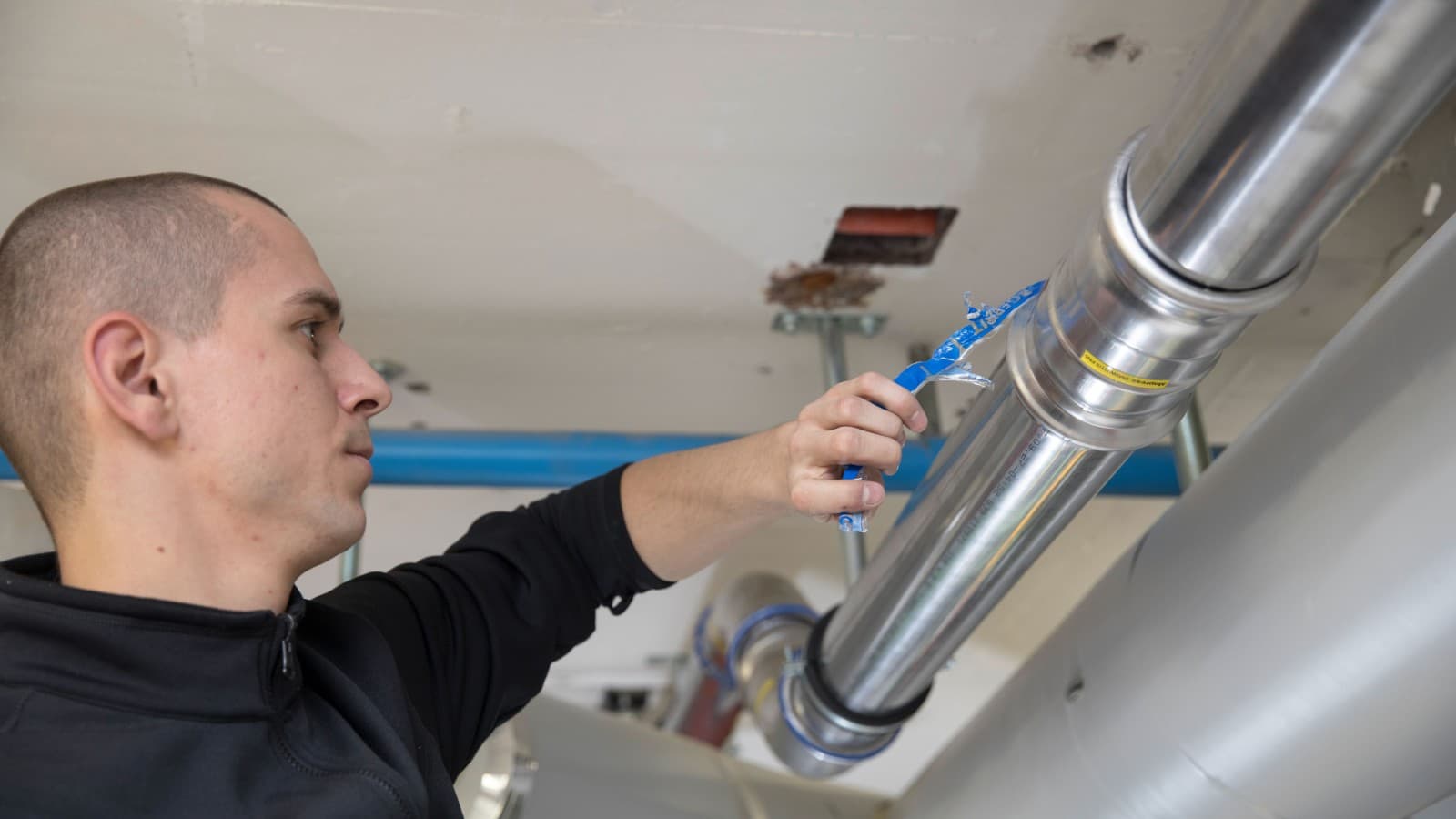

Geberit Mapress in Geberit FlowFit omogočata, da takoj prepoznate, kateri spoji so bili že stisnjeni. Barvni indikator stiskanja se med postopkom samodejno odstrani in ga je mogoče preprosto odstraniti ali pa odpade sam.
Med stiskanjem
Indikator stiskanja se med postopkom stiskanja sprosti in ga je mogoče odstraniti z rahlim potegom.
Po stiskanju
Po uspešno izvedenem stiskanju se indikator samodejno loči od fitinga. To poenostavi vizualni pregled, saj lahko takoj preverite, ali so vse cevi varno povezane med seboj, tudi v slabših svetlobnih pogojih.
4. Naknadni pregled ni potreben
Vse komponente v postopku stiskanja so zasnovane tako, da skupaj zagotavljajo dosleden, nadzorovan in ponovljiv postopek. Vsak spoj je izdelan po istem preizkušenem in zanesljivem principu. To zagotavlja trajno varne spoje ter stalno visoko kakovost povezav.
Ta zanesljiv postopek odpravlja potrebo po zamudnih naknadnih pregledih posameznih spojev. S tem ne prihranite le časa, temveč tudi lažje pripravite natančne načrte in zmanjšate možnost napak med montažo.

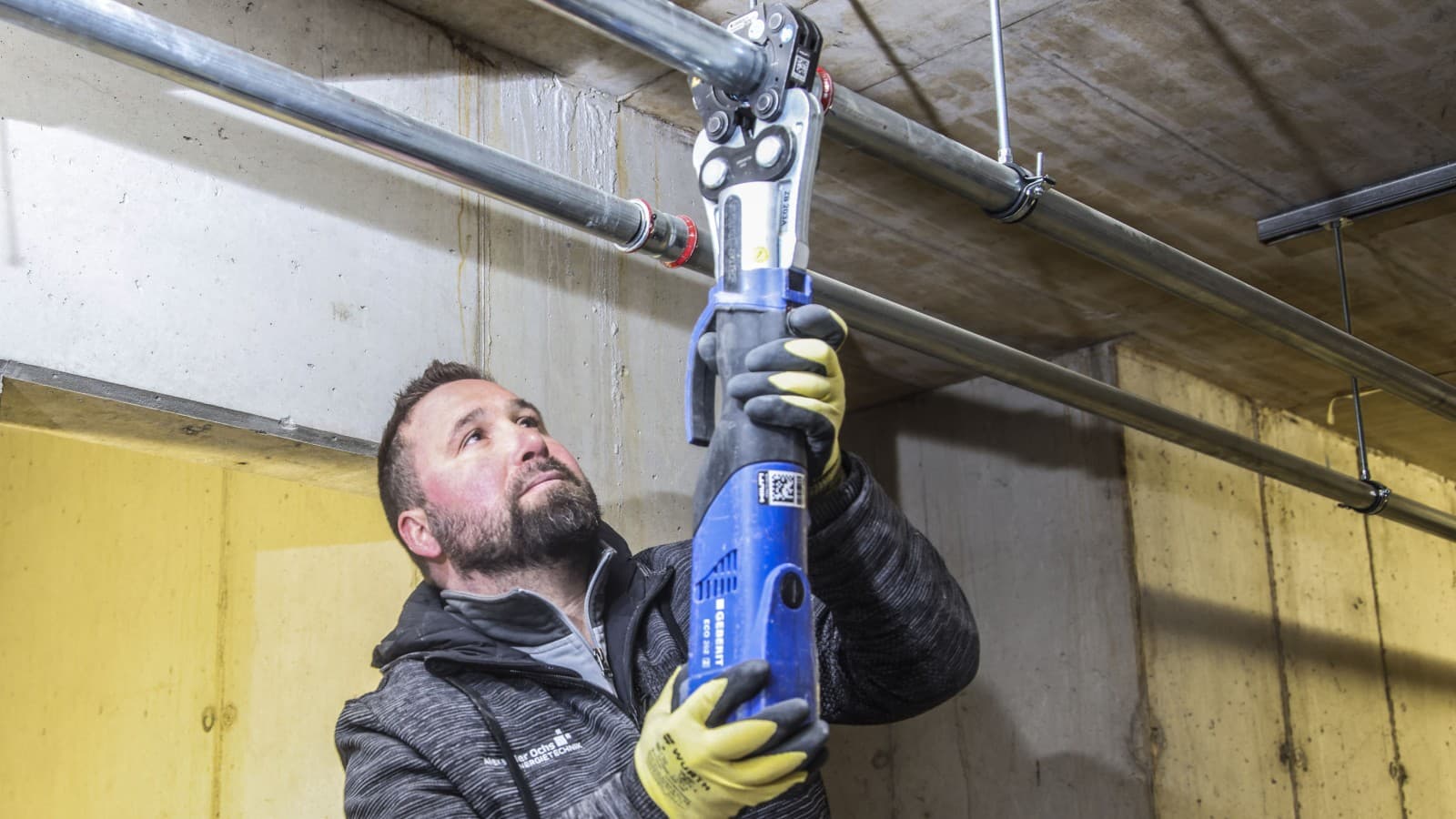

5. Hitra razpoložljivost strokovnjakov – dodatno usposabljanje ni potrebno
Za razliko od varjenja za izvajanje stiskanih cevnih spojev ne potrebujete obsežnega usposabljanja ali posebnih certifikatov. Geberit ponuja usposabljanje za usposobljene monterje in inštalaterje, ki lahko v kratkem času, na izobraževanjih ali neposredno na gradbišču, pridobijo potrebno znanje za delo s sistemom. Nato lahko varno izvajajo stiskanje cevnih sistemov.

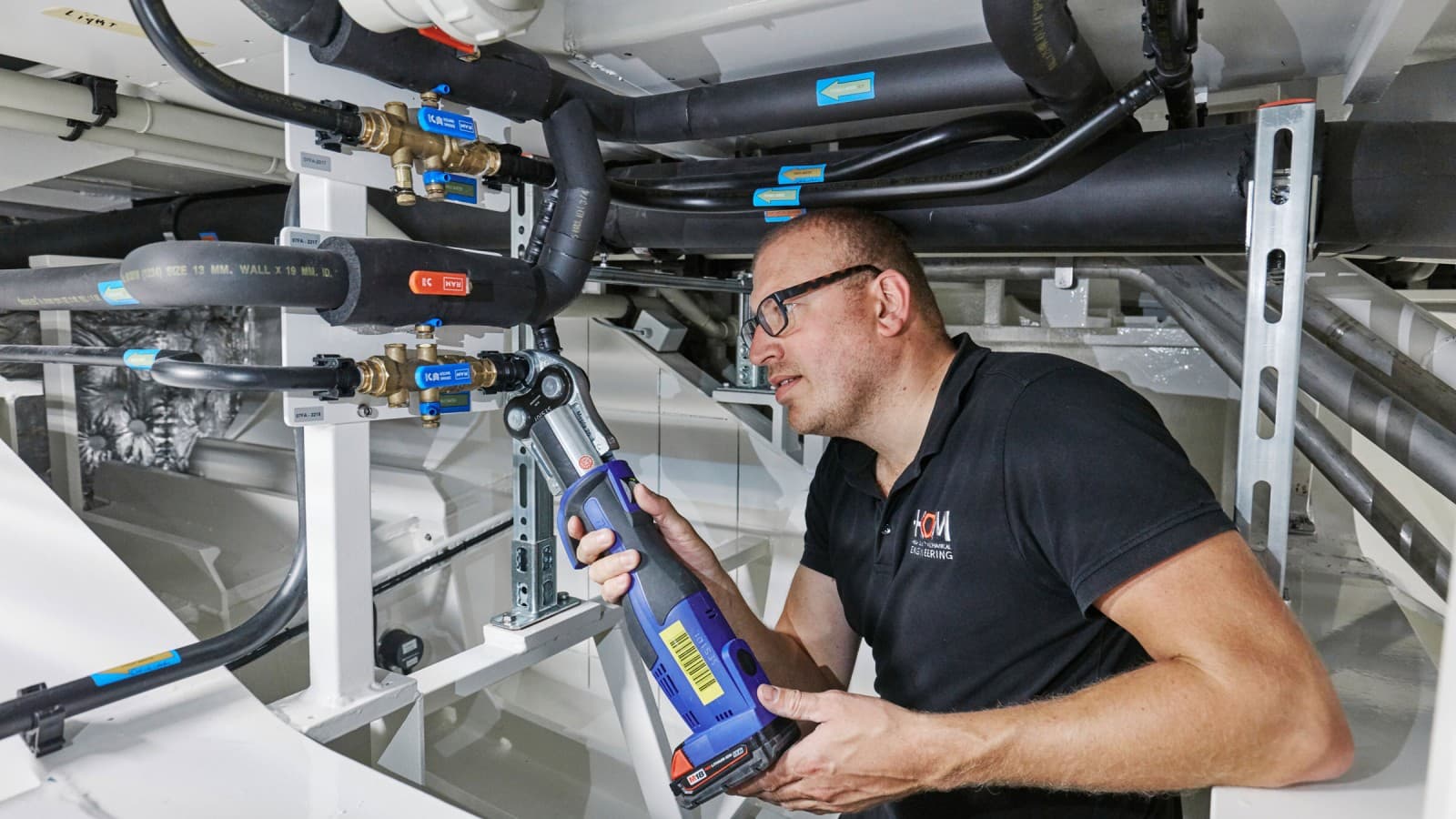

6. Brez požarne nevarnosti in varno med obratovanjem
Ta čista tehnologija stiskanja se lahko uporablja tudi med prenovitvenimi deli, brez prekinitve obstoječih procesov.
Spoji se izdelajo s hladnim stiskanjem in brez odprtega plamena, zato pri izvedbi stiskanih povezav ni nevarnosti požara na gradbišču ali v objektu. Dodatni in zamudni varnostni ukrepi za preprečevanje požara niso potrebni.
Imate vprašanja? Z veseljem vam pomagamo.
Naši strokovnjaki svetujejo načrtovalcem, vodovodarjem in drugim strokovnjakom pri njihovih projektih. Z veseljem vam bodo svetovali, kako najbolje obvladati vaše trenutne izzive z našimi izdelki.
Pogosto zastavljena vprašanja o stiskalnih cevnih spojih
Za katere uporabe in medije so primerni stiskalni spoji?
Poleg pitne vode lahko stiskalne spoje uporabljate tudi za druge medije, kot so plini ali stisnjen zrak. Geberit ponuja različne cevi za industrijske aplikacije. Z orodjemGeberit PipeSelect toollahko preverite natančno odpornost Geberit cevnih sistemov..
Kako dolgo zdržijo stiskalni spoji?
Stiskanje je postopek hladnega preoblikovanja, ki ustvari trajen spoj. Ta tehnologija spajanja je svojo zanesljivost dokazala v številnih aplikacijah že več kot 50 let.
Kakšne so omejitve stiskalnih spojev?
Stiskalni spoji so primerni za različne materiale cevi do premera d108 / DN 100.
Za večje dimenzije se trenutno uporabljajo navojni ali varjeni spoji. Ker pri stiskanju med cevjo in fitingom ostajajo konstrukcijske reže, stiskani spoji niso primerni za medije, ki zahtevajo popolnoma brezrežen spoj.
Ali so stiskalni spoji primerni za agresivne ali kemične medije?
Geberit Mapressso primerni za širok nabor medijev, vključno s kemikalijami. V mnogih primerih je primernost odvisna od vrste medija, njegove koncentracije, obratovalnih parametrov in izbranega cevnega sistema.
Za konkretno odobritev uporabe se obrnite na naše strokovnjake.
