Geberit Silent-Pro SuperTube Odvodnjavanje brez obvodnih cevi ali padcev
Obvladujemo varčevanje s prostorom
Z Geberit Silent-Pro SuperTube je Geberit na novo definiral, kaj lahko odtočna cev ponudi na področju zvočne izolacije in hidravlike. Spoji Geberit Silent-Pro SuperTube ustvarjajo več prostora in dajejo načrtovalcem več svobode pri oblikovanju večnadstropnih stavb.
Kombinacija visoko zvočno izoliranega odtočnega sistema Geberit Silent-Pro in tehnologije Geberit SuperTube poenostavi odtočne vertikale:
- Odvodnjavanje za večnadstropne stavbe brez prepovedanih priključnih con, zato obvodna cev ni potrebna
- Horizontalne cevi se lahko polagajo brez naklona do 6 m za d110 ali 4 metre za d90
- Večja prilagodljivost uporabe stavb zahvaljujoč večji zmogljivosti odvodnjavanja
Tehnične prednosti sistema Geberit Silent-Pro SuperTube
Testirano s strani TÜV Rheinland LGA Products GmbH v primerjavi s konvencionalnimi odtočnimi sistemi v skladu z DIN EN 12056-2 in DIN 1986-100.
Geberit Silent-Pro SuperTube ima enake zvočnoizolacijske lastnosti kot Geberit Silent-Pro.
Poročilo o požarni klasifikaciji v skladu z EN 13501-2 je na voljo za Geberit požarno zaščitno manšeto RS90 Plus EN in koleno Geberit Silent-Pro BottomTurn.
Za načrtovanje sanitarnih sistemov z Geberit Silent-Pro lahko uporabite Geberit BIM Plug-in, ProPlanner ter aplikacije drugih ponudnikov, kot so Linear, Dendrit in Trimble.
Visoko zvočno izoliran vtikalni odtočni sistem Izpolnjuje zahteve glede zvočne izolacije v večstanovanjskih stavbah
Geberit Silent-Pro SuperTube je hidravlično optimiziran dodatek k našemu visoko zvočno izoliranemu odtočnemu cevnemu sistemu Geberit Silent-Pro Geberit Silent-Pro s sistemom vtikanja.
Sistem je idealen za odtočne vertikale in talne priključke v gradbenih projektih z visokimi zahtevami glede zvočne izolacije. Spoji s tehnologijo SuperTube za večnadstropne stavbe in vrstne hiše imajo enake lastnosti izdelkov in materialov kot ostali sestavni deli sistema.
Novi spoji zagotavljajo enako raven zvočne izolacije kot običajne izvedbe. To je potrdilo poročilo “Akustično obnašanje“, ki ga je izdelal Inštitut Fraunhofer za gradbeno fiziko v Nemčiji v skladu s standardoma DIN 4109 in DIN EN 14366.

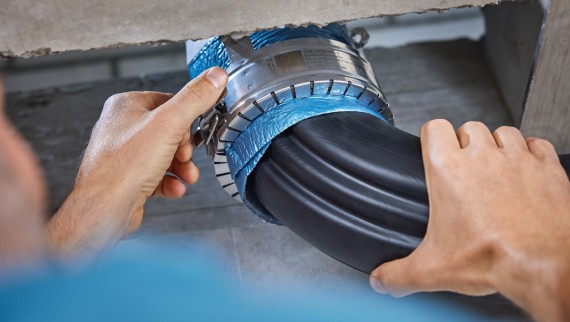

Požarna zaščita: Možnost vgradnje tik ob stropu
Požarna zaščita, ki jo zagotavljata Geberit požarni zaščitni tulec RS90 Plus EN in koleno Geberit Silent-Pro BottomTurn, je bila testirana in odobrena za različne vrste vgradnje.

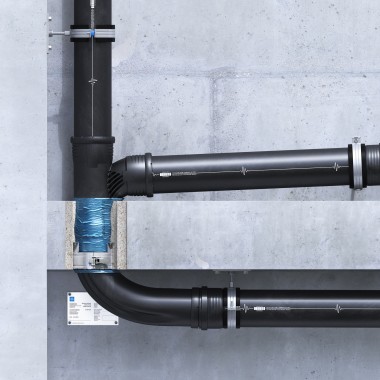

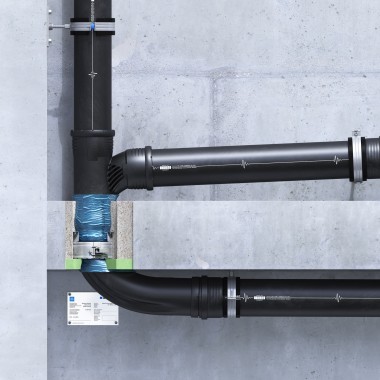

Poleg možnosti, da se požarni zaščitni tulec RS90 Plus vgradi poravnano s stropom, lahko vodoravno cev namestite tudi na minimalni razdalji od stropa.

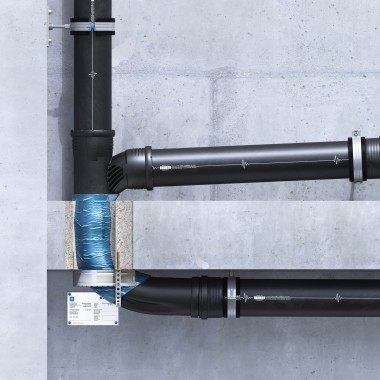

V tem primeru je požarni tulec vgrajen v EPS/XPS izolacijo v stropu. Alternativno se lahko tulec vgradi v obliki črke U, kar prav tako omogoča namestitev na minimalni razdalji od stropa brez dodatnega napora. Ta možnost je primerna tudi za naknadno vgradnjo.

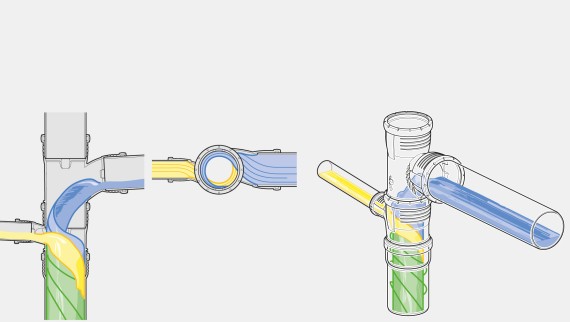

Preprečevanje povratnega toka
Sosednje priključne cevi je treba razporediti tako, da se prepreči povratni tok. Pri kotih večjih od 90° mora biti na spodnji strani cevi vsaj 200 mm prostora.
Spoji Geberit Silent-Pro Carve se lahko namestijo neposredno drug nad drugega, brez upoštevanja minimalne razdalje od spodnjega dela cevi.
Elementi sistema Geberit Silent-Pro SuperTube
