Geberit Silent-db20 SuperTube Odtočni sistem z odlično zvočno izolacijo
Komponente sistema Geberit Silent-db20 SuperTube so zasnovane tako, da med seboj popolno sodelujejo, kar omogoča prostorsko varčne odvodne instalacije v visokih stavbah.
Gre za idealen sistem za visoke zahteve glede zvočne izolacije, saj njegove zvočno izolativne lastnosti zagotavljajo mirno okolje.
Geberit Silent-db20 SuperTube odpravi potrebo po vzporedni prezračevalni cevi, kar pomeni več bivalnega in uporabnega prostora.
Cevi z manjšimi dimenzijami omogočajo ožje instalacijske jaške. Geberit Silent-db20 SuperTube dosega visoko zmogljivost odvodnjavanja 12 l/s s cevmi premera d110.
Tehnične prednosti sistema Geberit Silent-db20 SuperTube
Kakovost in hidravlična zmogljivost sistema SuperTube sta bili testirani in potrjeni s strani TÜV Rheinland LGA Products GmbH.
Geberit Silent-db20 SuperTube izpolnjuje enake zahteve glede zvočne izolacije kot klasični sistem s cevmi premera d160 in obvodom s pretokom 9,5 l/s.
Poročilo o klasifikaciji požarne zaščite v skladu s standardom EN 13501-2 za Geberit požarno zaščitno manšeto RS90 Plus EN in koleno Geberit Silent-db20 BottomTurn (Inštitut za testiranje materialov, Univerza v Stuttgartu).
Sanitarne sisteme z Geberit Silent-db20 SuperTube lahko načrtujete z uporabo programa Autodesk® Revit®.
Hiter pregled sistema Geberit SuperTube Tako deluje odvodni sistem
Klasični odvodni sistemi v visokih stavbah zahtevajo veliko prostora za cevi s premerom d160 in dodatne sekundarne prezračevalne cevi s premerom d90.
Poleg tega mora biti pod stropi dovolj prostora, da imajo horizontalne cevi ustrezen padec. Tipična zmogljivost odvodnjavanja v teh pogojih znaša 12,4 l/s.

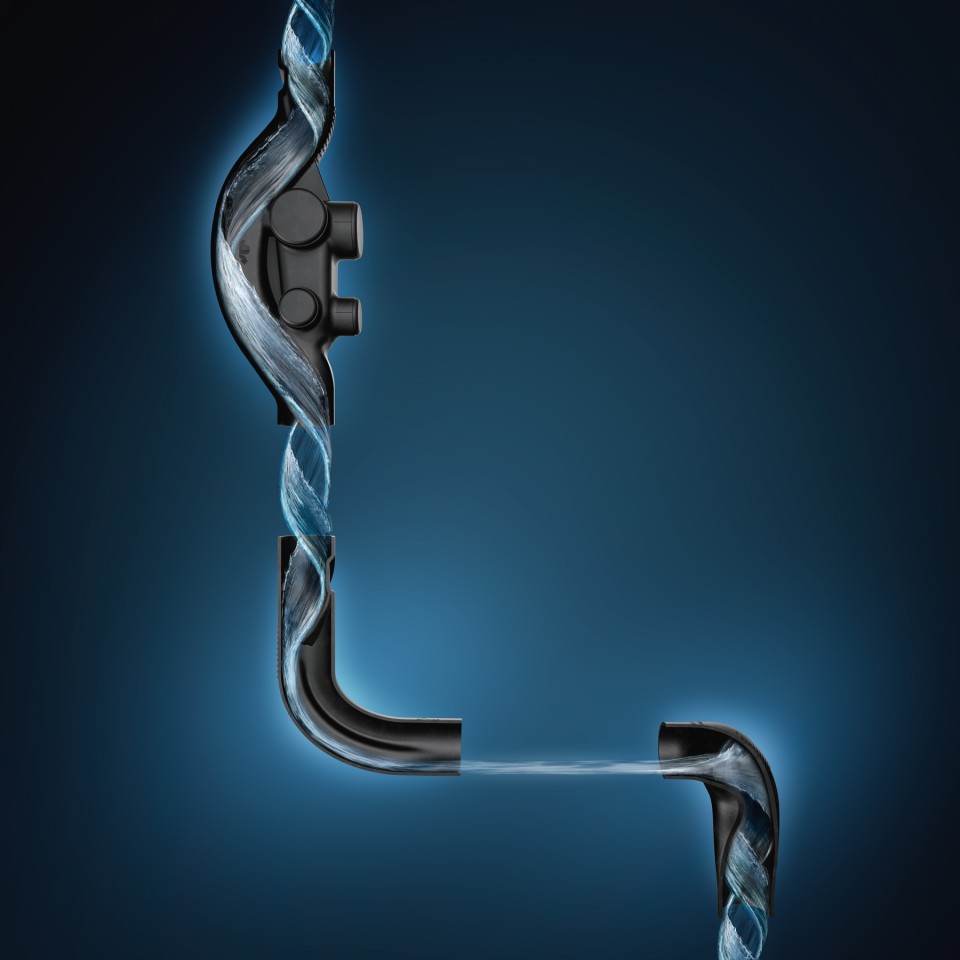

Tehnologija Geberit SuperTube omogoča povečanje bivalnega in uporabnega prostora z ustvarjanjem neprekinjenega zračnega stolpca v vertikalnem vodu.
To omogoča, da vertikalni vod doseže zmogljivost odvodnjavanja 12 l/s s manjšim premerom d110 in brez dodatne sekundarne prezračevalne cevi.
Horizontalne cevi je mogoče vgraditi tudi brez padca, v dolžini do 6 metrov.
Visoko zvočno izoliran odvodni sistem Za visoke stavbe z zahtevami glede zvočne izolacije
Odvodni sistem Geberit Silent-db20 izstopa zaradi svoje visoke lastne teže. bistveno zmanjša naravne vibracije, kar zagotavlja učinkovito zvočno izolacijo.
Posebni rebrasti elementi za zvočno izolacijo dodatno zmanjšujejo nastajanje hrupa na mestih udarcev, kar pomeni, da že sama zasnova izdelka pomaga preprečevati hrup. Te lastnosti izdelka so zdaj na voljo tudi s tehnologijo SuperTube. Sistem vertikalnega voda, ki uporablja Geberit Silent-db20 SuperTube s pretokom 12 l/s in obvodom, izpolnjuje enake zahteve glede zvočne izolacije kot klasični sistem s premerom d160 in obvodnim sistemom s kapaciteto 9,5 l/s.
Izboljšana zvočna izolacija pri spremembi smeri toka

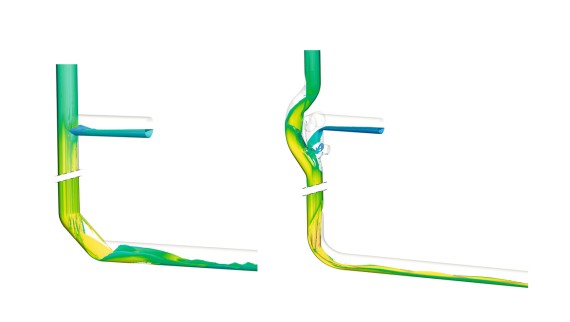

Opazovano vedenje toka v kolenu Geberit Silent-db20 BottomTurn razkriva, da omogoča bistveno bolj enakomeren pretok pri preusmerjanju odpadne vode iz vertikalne v horizontalno cev. Tokovi v klasičnih izvedbah so precej manj enakomerni, kar naravno vodi do večje ravni hrupa. Med testiranji so bile te motnje zaznane celo v sosednjih prostorih.
Sprememba smeri s pomočjo dveh kolen Geberit Silent-db20 pod kotom 45° in v dimenziji d160 povzroča turbulenco v cevi, kar vodi do povečanega nastajanja hrupa. Nasprotno pa koleno Geberit Silent-db20 BottomTurn – kot prikazano na desni – mirno in urejeno pretvori obročasti tok iz vertikalnega voda v plastni tok.
Hidravlično optimizirani fitingi Geberit Silent-db20 SuperTube
