Geberit Mapress Therm za hladilne, ohlajevalne in grelne tokokroge
STROŠKOVNO UČINKOVIT IN PROTI KOROZIJI ODPoren SISTEM IZ NERJAVNEGA JEKLA

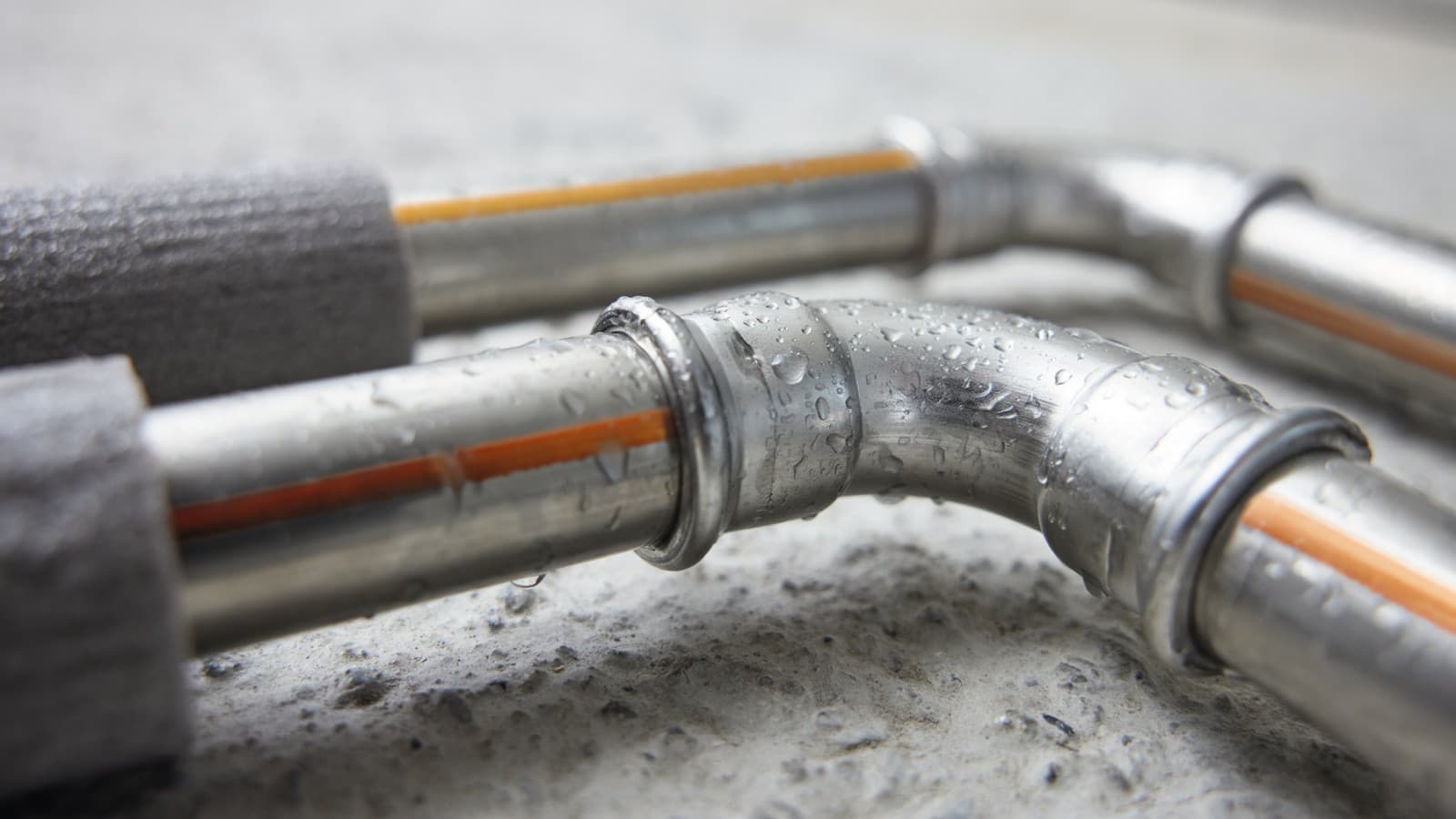

Ta cevni sistem iz nizkolegiranega nerjavnega jekla predstavlja proti koroziji odporno in stroškovno učinkovito rešitev za zaprte ogrevalne in hladilne kroge, kjer vlage ni mogoče vedno preprečiti.

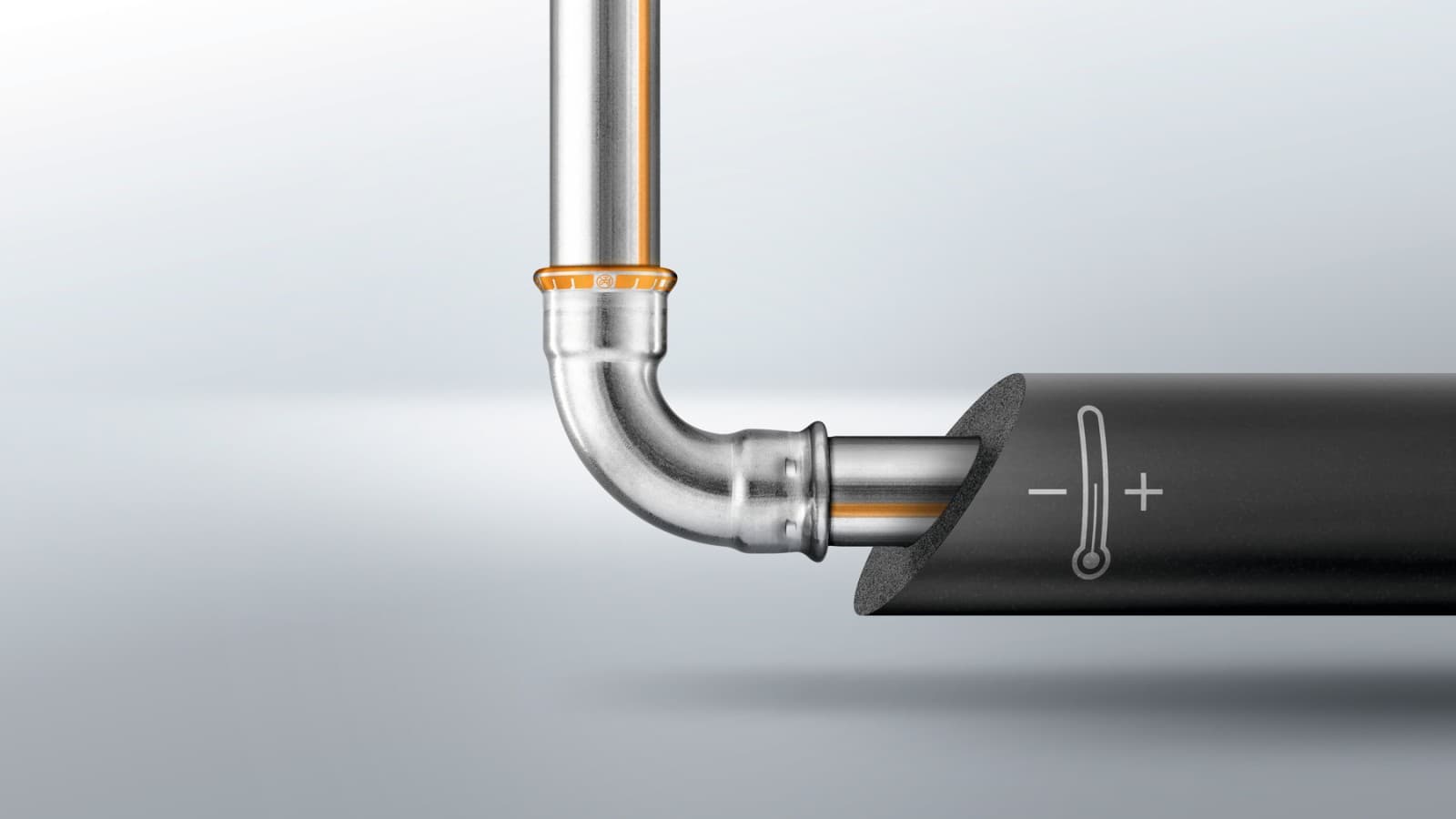

V hladilnih sistemih temperaturna razlika med vsebino cevi in zunanjo temperaturo povzroča kondenzacijo. Če ni zagotovljenega ustreznega časa sušenja, lahko vlažni materiali na osnovi cementa, ometi ali vdor deževnice oziroma druge vode povzročijo težave.
Cevni sistem Geberit Mapress Therm iz jekla CrTi je primeren za oba navedena področja uporabe, ne da bi zahteval obsežne predelave, hkrati pa zagotavlja ugodno in stabilno stroškovno rešitev.
GLAVNE UPORABE IN PODROČJA UPORABE
Geberit Mapress Therm je primeren za naslednje uporabe:

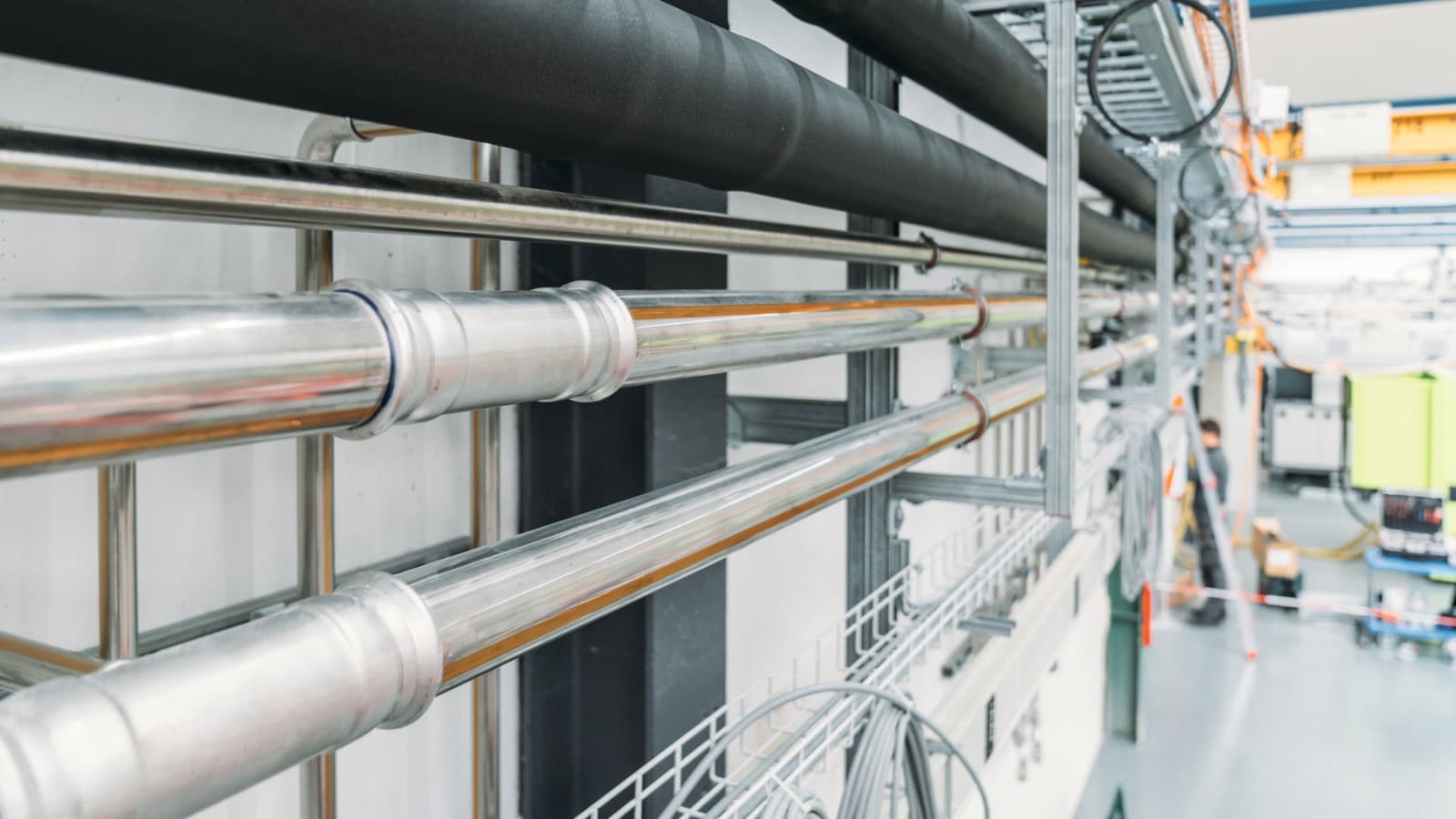

Zaprti hladilni sistemi v industriji

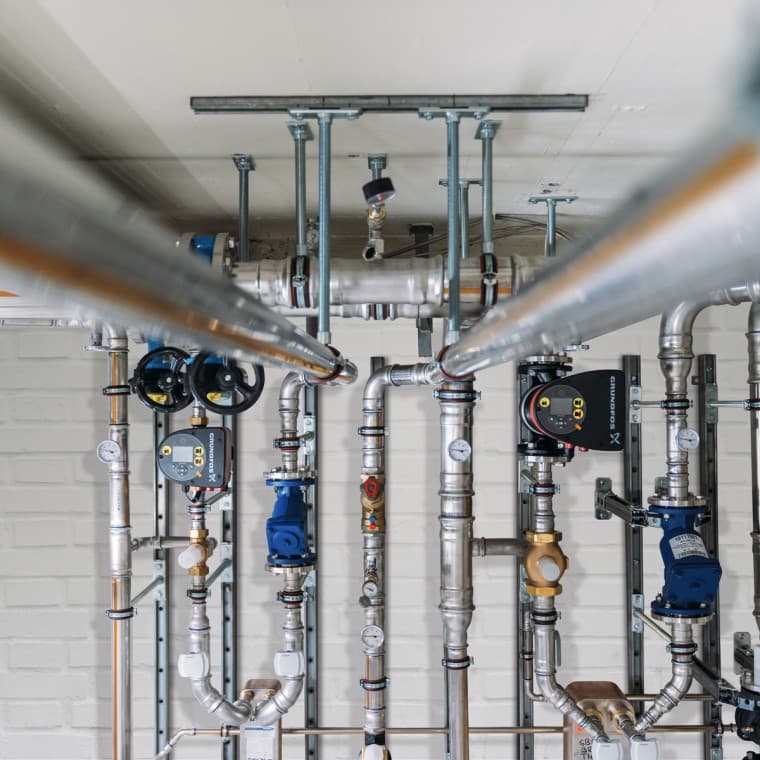

Geberit Mapress Therm zagotavlja zanesljivo zaščito pred zunanjo korozijo v zaprtih hladilnih sistemih, kjer nastaja kondenzat.

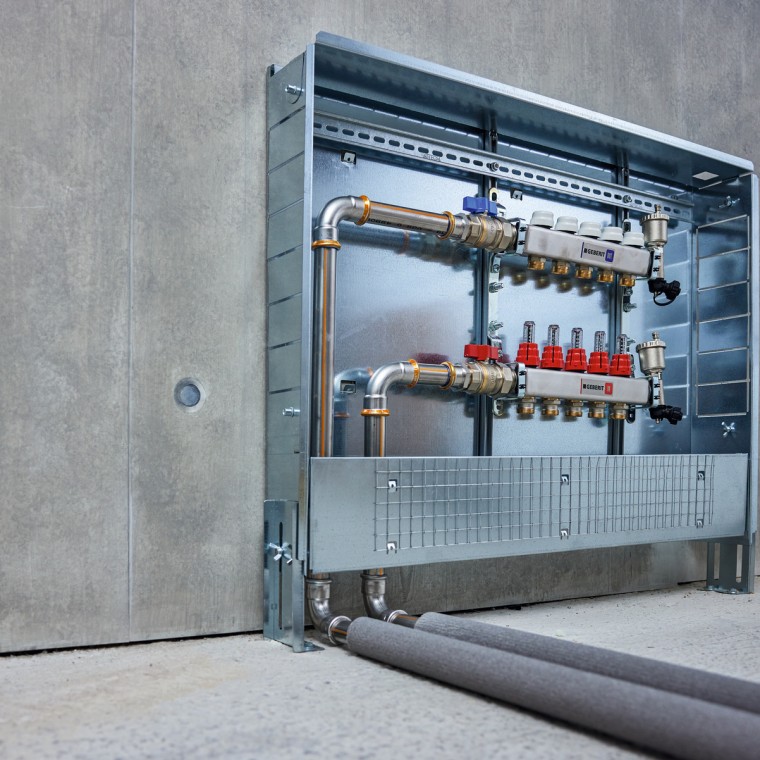

Ogrevalni in hladilni sistemi v tehničnih instalacijah stavb
Geberit Mapress Therm ni primeren le za hladilne cevovode, temveč tudi za uporabo v zaprtih ogrevalnih sistemih, vključno s talnim ogrevanjem in radiatorskimi sistemi.
Solarni sistemi in daljinsko ogrevanje
Geberit Mapress Therm se lahko uporablja tudi za solarne sisteme in sisteme daljinskega ogrevanja.
Sprinklerski sistemi in cevovodi za gašenje
Geberit Mapress Therm je preizkušen in odobren za mokre sprinklerske sisteme ter cevovode za gašenje požarov.
PREDNOSTI SISTEMA GEBERIT MAPRESS THERM PRIMEREN ZA ŠTEVILNE UPORABE V ZAPRTIH SISTEMIH
Uporaba v ogrevalnih in hladilnih sistemih

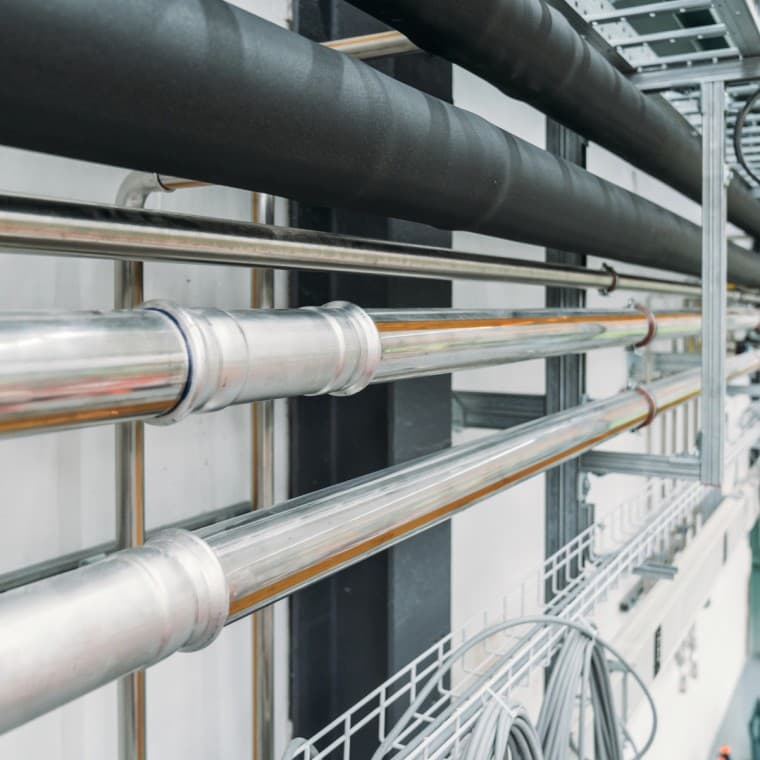

Cevni sistem Geberit Mapress Therm je primeren za širok nabor aplikacij v industrijskih okoljih, vključno z ogrevalnimi in hladilnimi krogi (s sredstvom proti zmrzovanju ali brez njega), pa tudi za sisteme stisnjenega zraka, inertnih plinov in vakuumske aplikacije.
Jasno označevanje sistema
Geberit Mapress Therm je mogoče zlahka prepoznati po oranžnih indikatorjih stiskanja na stiskalnih fitingih in po oznakah na sistemskih ceveh. Dodan je tudi simbol »ni primerno za pitno vodo«
Ta simbol je natisnjen na vsakem fitingu Geberit Mapress Therm, zato je fitinge mogoče jasno prepoznati tudi po izvedenem stiskanju.
PREGLED SISTEMA GEBERIT MAPRESS THERM
Dejstva in podatki
PREGLED PROGRAMA
- 11 nazivnih dimenzij od d12 do d108
- Na voljo je 200 različnih fitingov
- Sistemske cevi iz jekla CrTi
Dimenzije
RAZPOLOŽLJIVE DIMENZIJE CEVI
| Nazivna dimenzija DN | Dimenzija d × s (mm) |
|---|---|
| 12 | 15 x 1.0 |
| 15 | 18 x 1.0 |
| 20 | 22 x 1.2 |
| 25 | 28 x 1.2 |
| 32 | 35 x 1.5 |
| 40 | 42 x 1.5 |
| 50 | 54 x 1.5 |
| 65 | 76.1 x 2.0 |
| 80 | 88.9 x 2.0 |
| 100 | 108 x 2.0 |

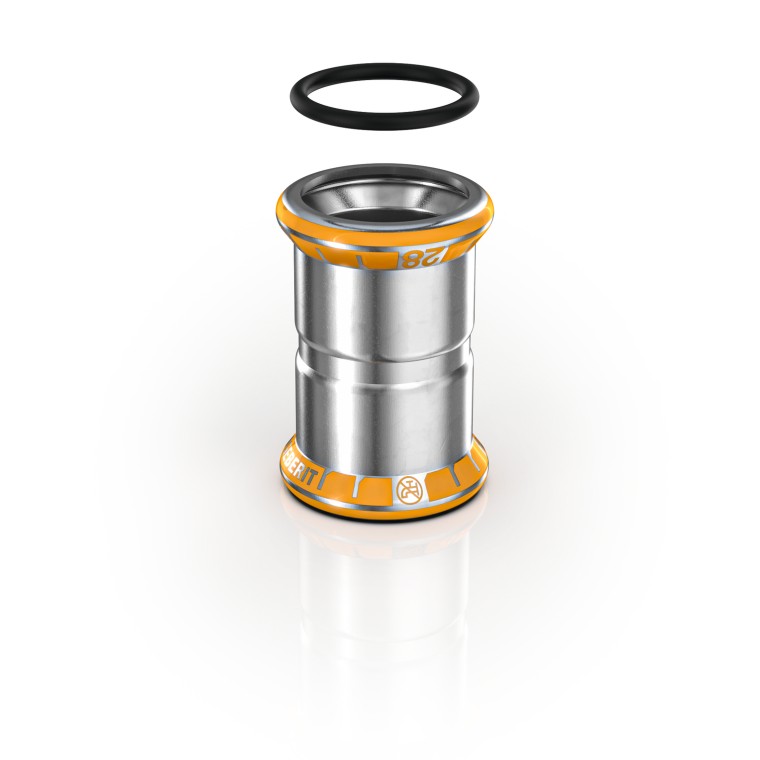

Fitingi
RAZPOLOŽLJIVI FITINGI

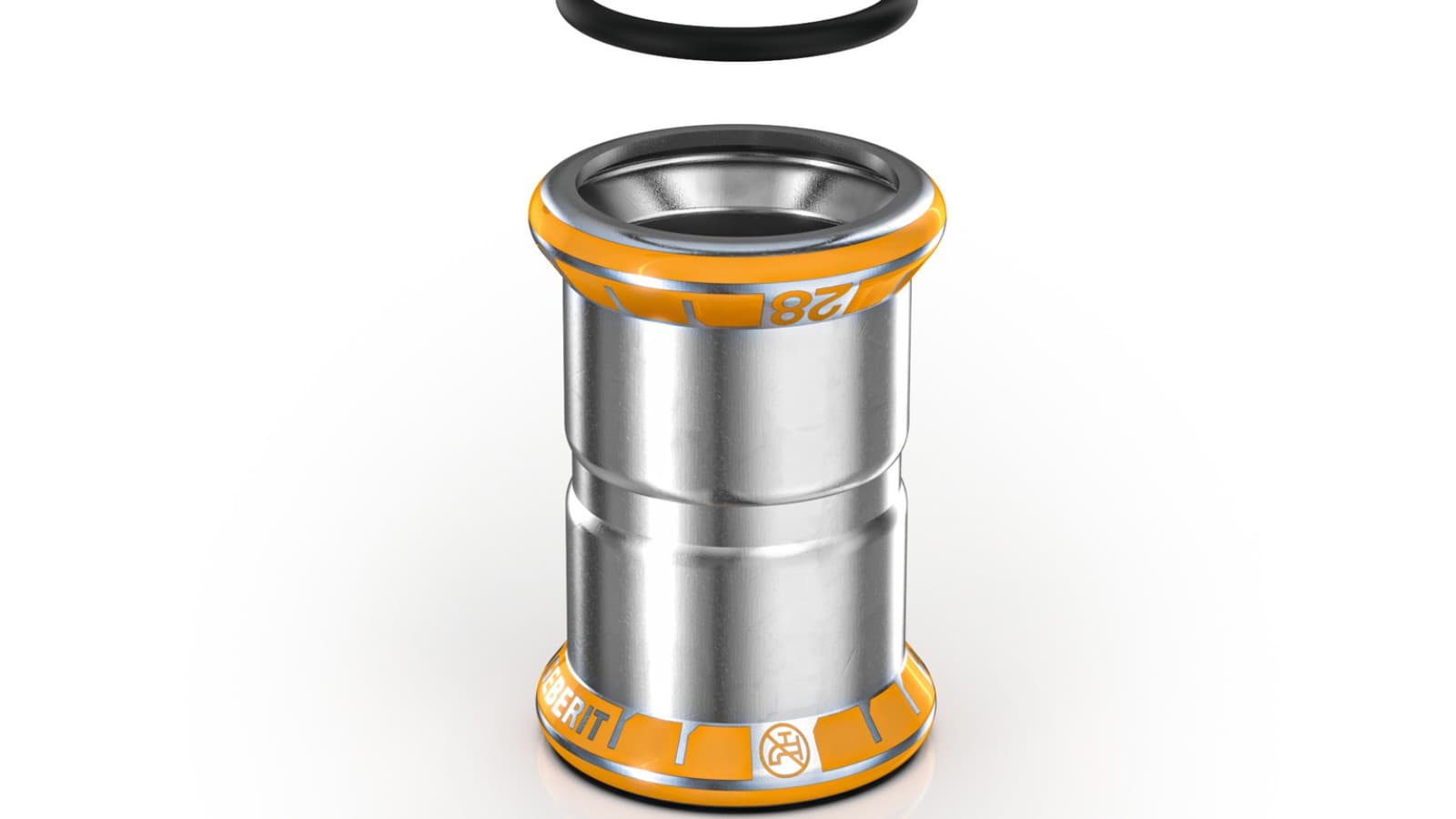

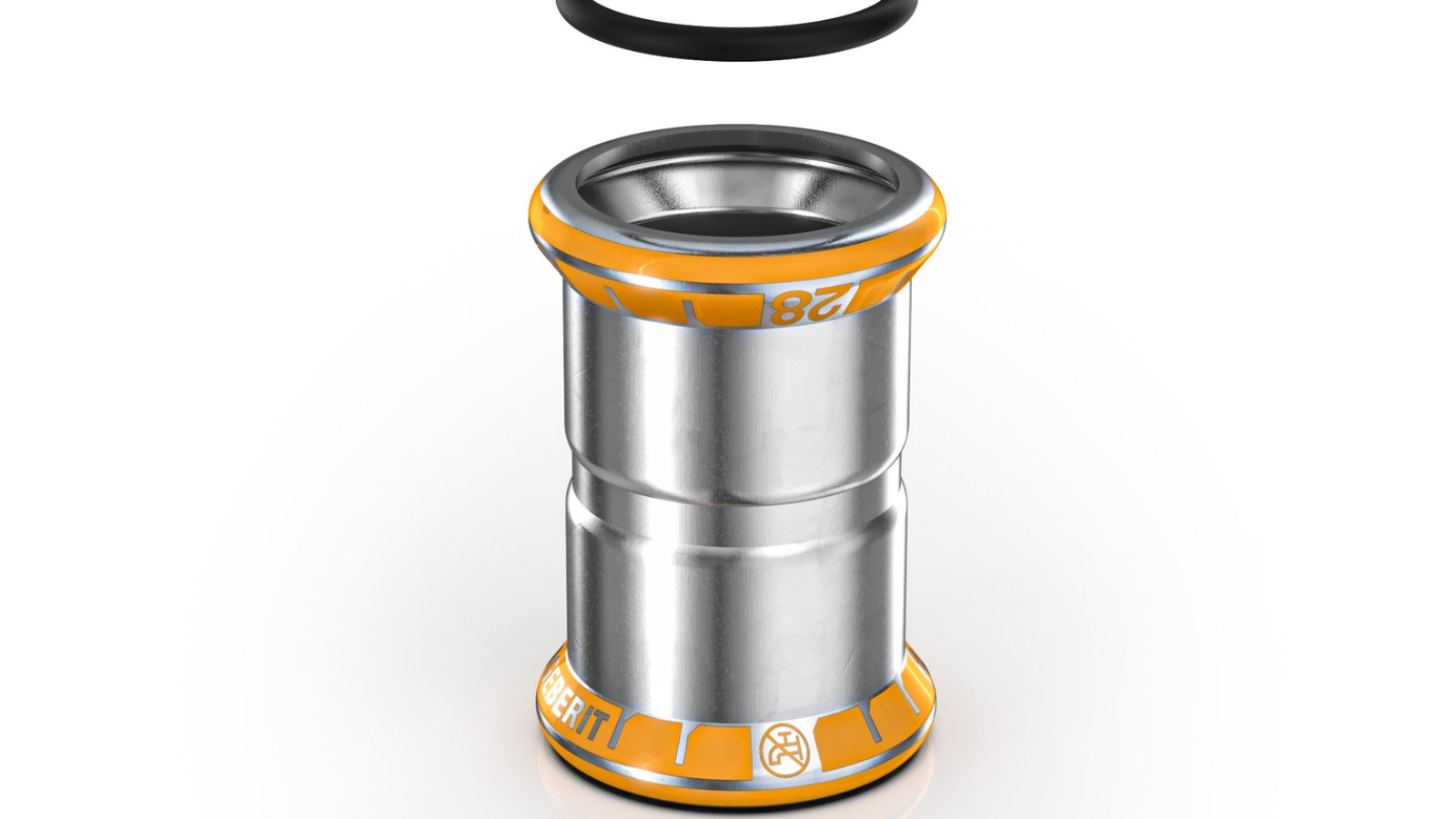

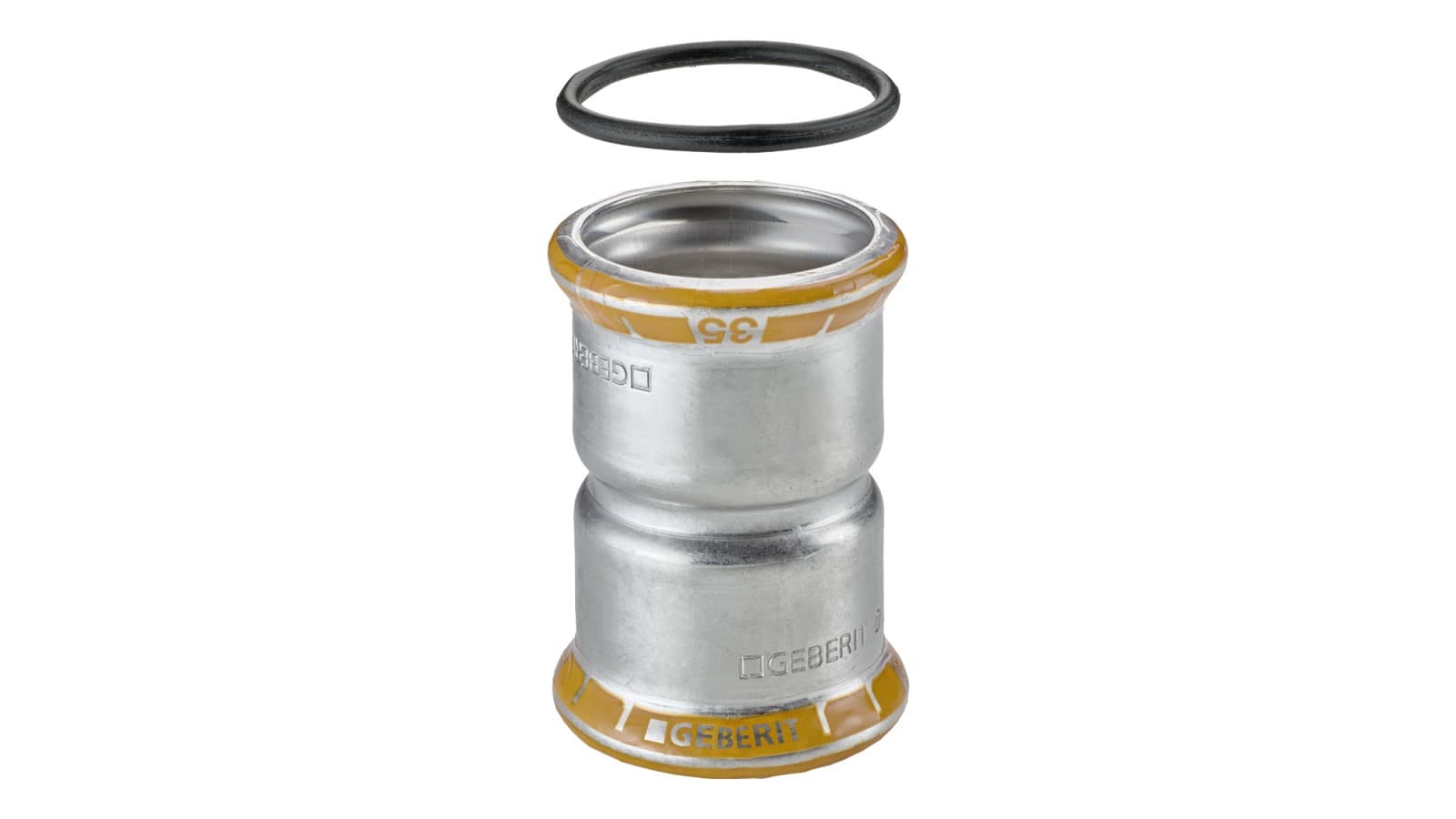

- Oranžen indikator stiskanja za preverjanje pravilno izvedenega stiskanja fitingov
- Oranžna barva indikatorja stiskanja označuje nerjavno jeklo
- Simbol »ni primerno za pitno vodo«, natisnjen na indikatorju stiskanja in fitingu, zagotavlja dolgoročno prepoznavnost
- Dimenzija je označena na indikatorju stiskanja
- Nestisnjeni spoji med tlačnim preizkusom puščajo in so zato takoj prepoznavni
- Na voljo je 200 različnih fitingov
Tesnila
RAZPOLOŽLJIVA TESNILA
Geberit Mapress Therm je mogoče uporabljati za različna področja uporabe s črnim tesnilom CIIR ali modrim tesnilom FKM. Pregled uporabe prikazuje vsa področja uporabe sistema Geberit Mapress Therm glede na izbrano tesnilo. Upoštevajte predpisane pogoje uporabe.

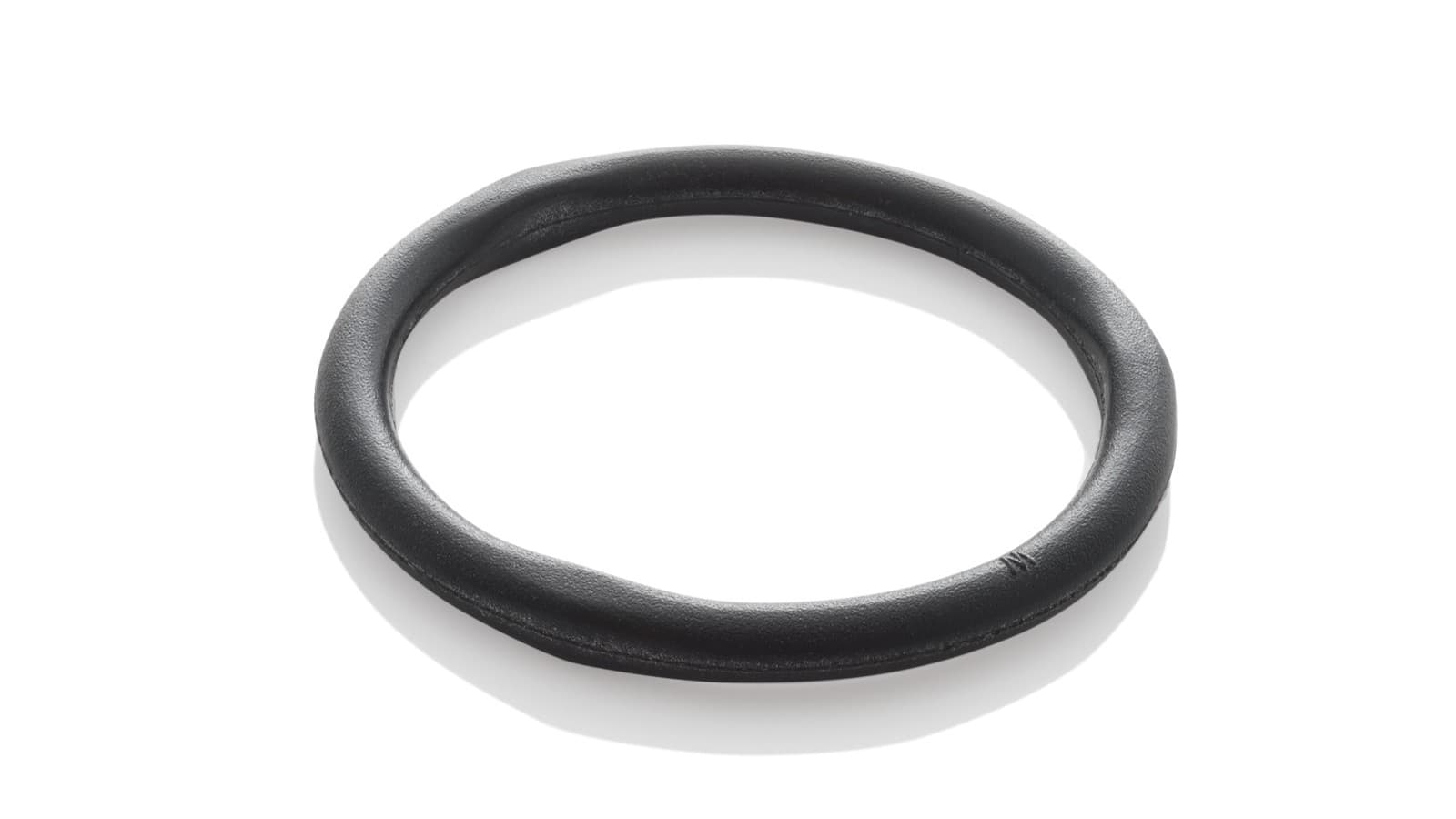

Tesnilo CIIR, črno
Geberit Mapress Therm s črnim tesnilom CIIR je primeren za naslednje tekoče medije v zaprtih sistemih:
- Hladilna in ogrevalna voda brez sredstva proti zmrzovanju
- Hladilna in ogrevalna voda s sredstvom proti zmrzovanju
- Voda za daljinsko ogrevanje ≤ 120 °C
- Sprinklerski sistemi (mokri)
- Sistemi za gašenje z vodo (mokri)
Primeren je tudi za naslednje plinaste medije:
- Stisnjeni zrak (razredi čistosti olja 1-3)
- Podtlak
- Inertni plini (npr. dušik)

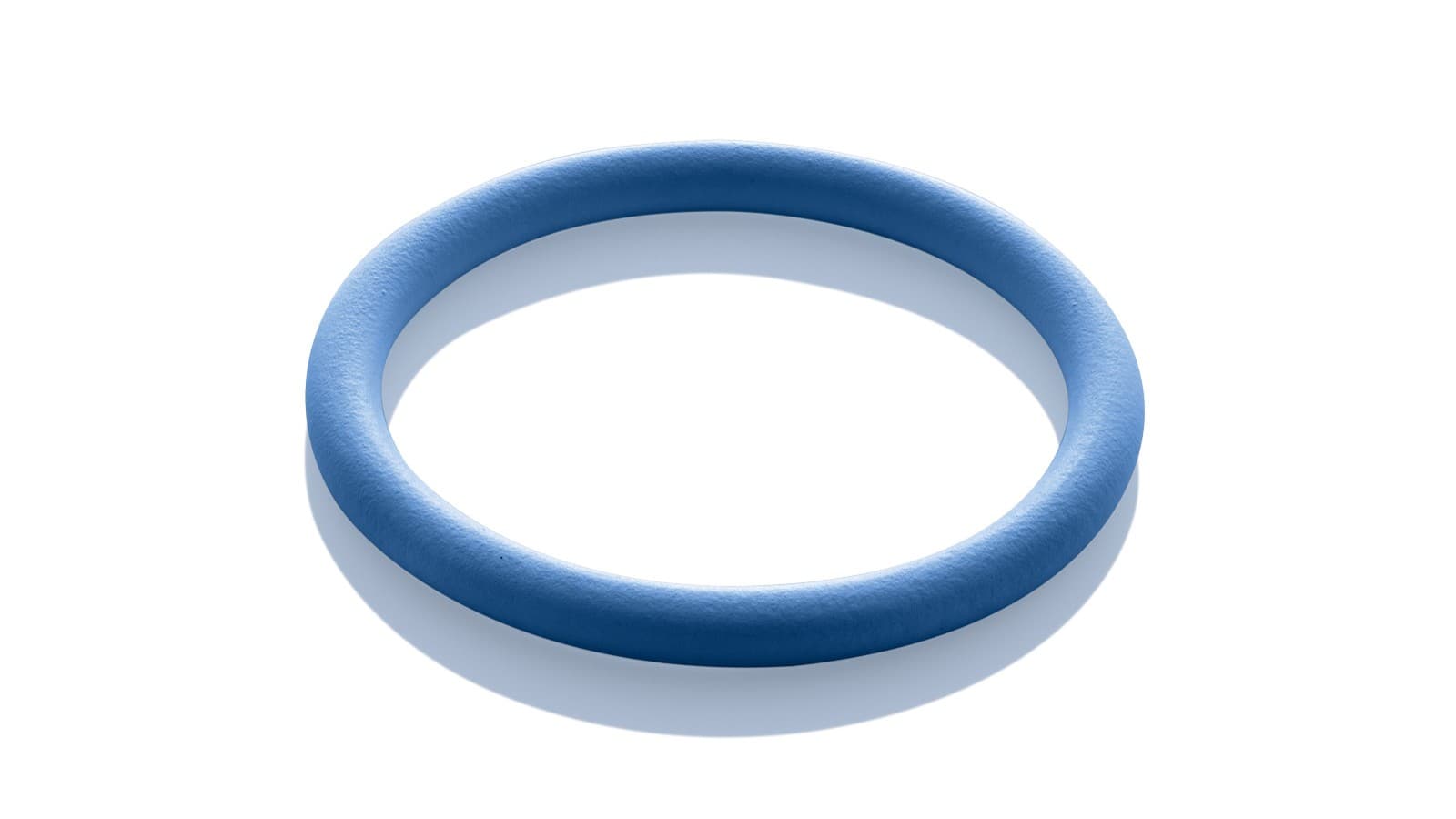

Tesnilni obroč FKM, moder
Geberit Mapress Therm v kombinaciji z modrim tesnilnim obročem FKM zagotavlja visoko temperaturno in kemično odpornost.
Uporablja se lahko za naslednje tekoče medije v zaprtih sistemih:
- Daljinsko ogrevanje do ≤ 140 °C
- Toplotni medij za solarne sisteme
Za naslednje plinaste medije::
- Stisnjen zrak (razred čistosti olja 1–X)

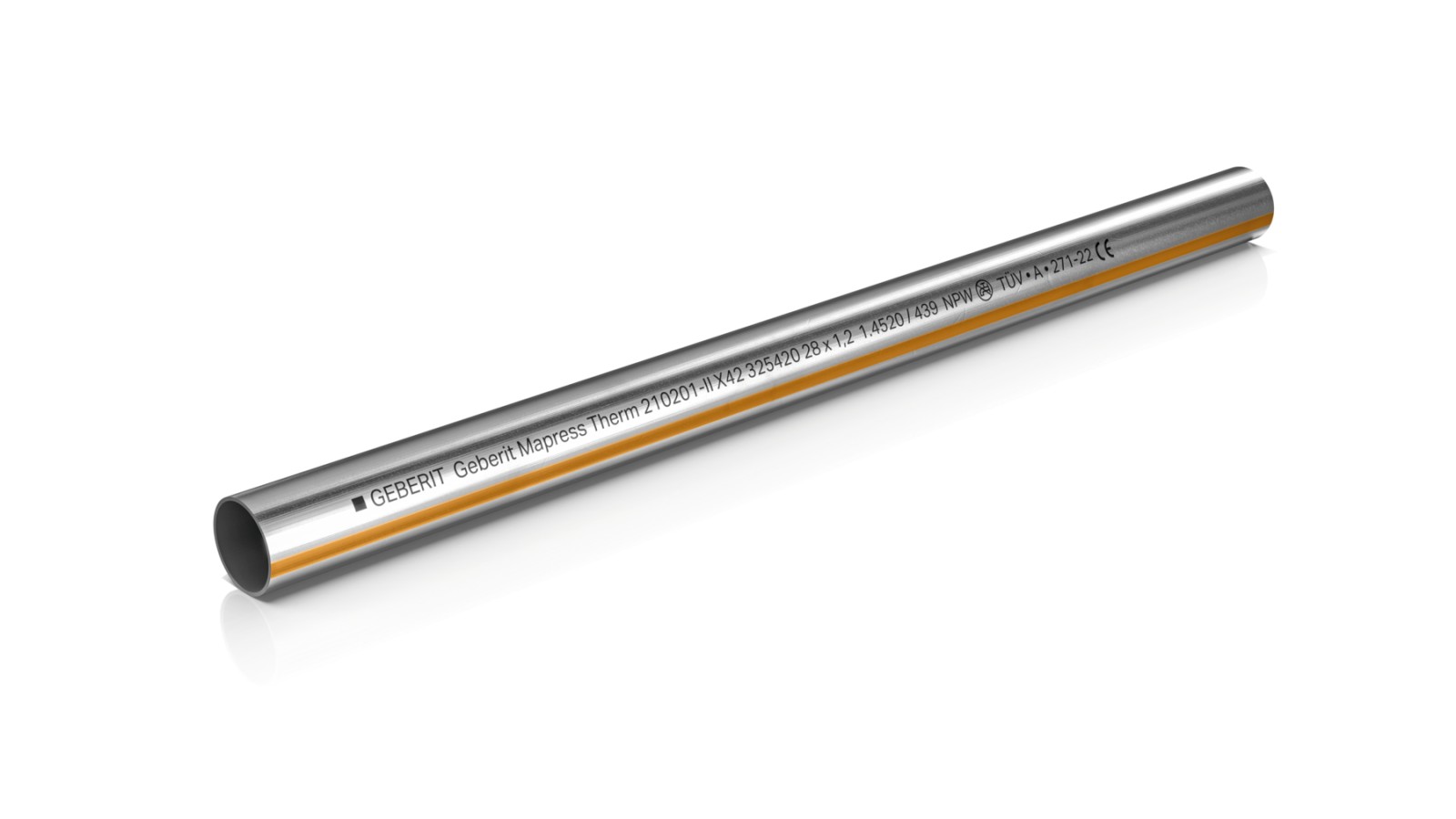

Sistemske cevi
RAZPOLOŽLJIVE SISTEMSKE CEV

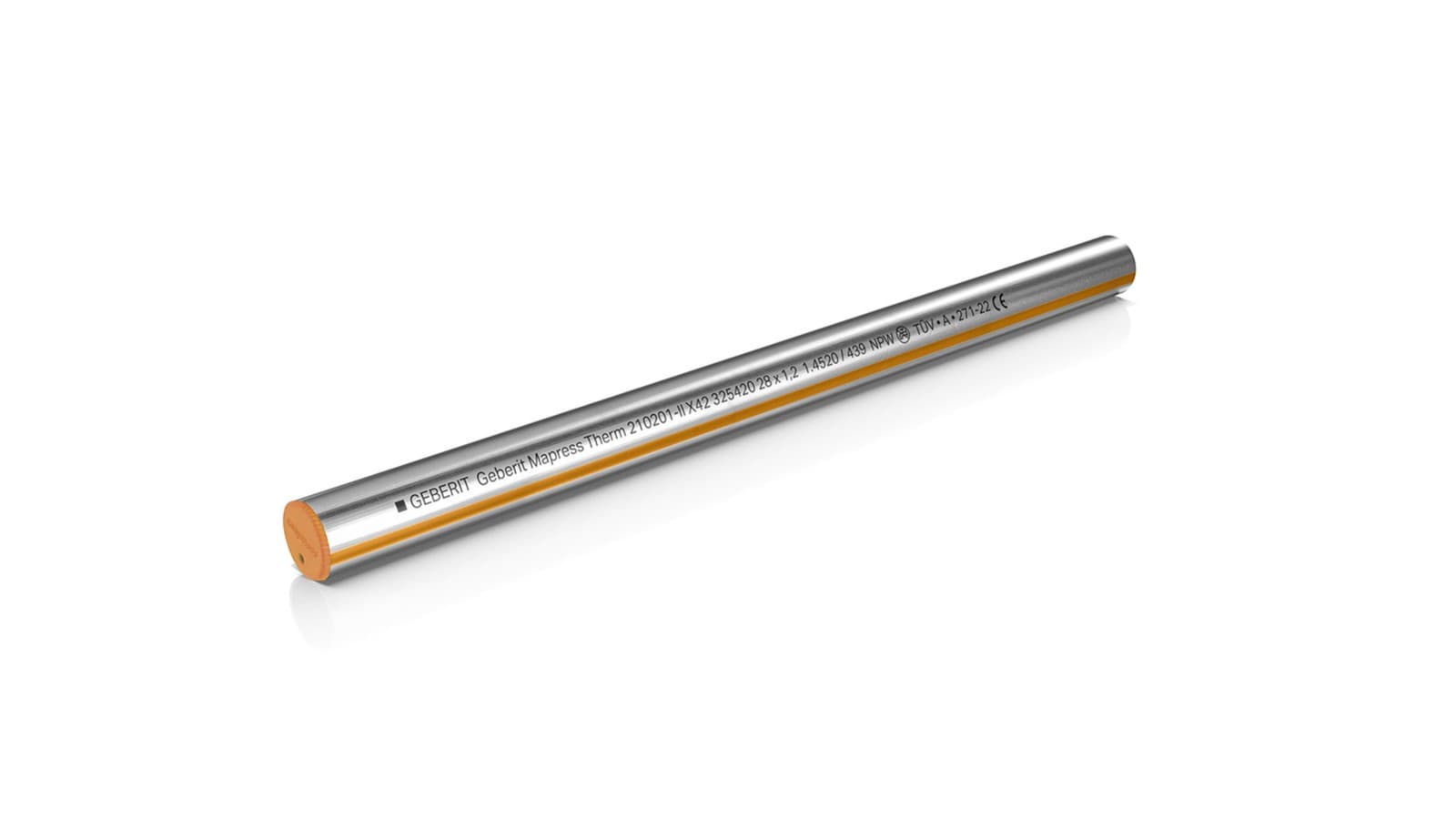

Sistemska cev Geberit Mapress Therm CrTi (1.4520)
- The low-alloy stainless steel used is corrosion-resistant
- Marked with continuous orange line
- With orange protective caps
- Labelled with the ‘non-potable water’ symbol
Okoljska deklaracija izdelka
Environmental product declaration (EPD)
Environmental product declarations (EPDs) create transparency and allow products to be compared in terms of their environmental impact.
- Geberit Mapress Therm system pipe
- Geberit Mapress Therm fittings

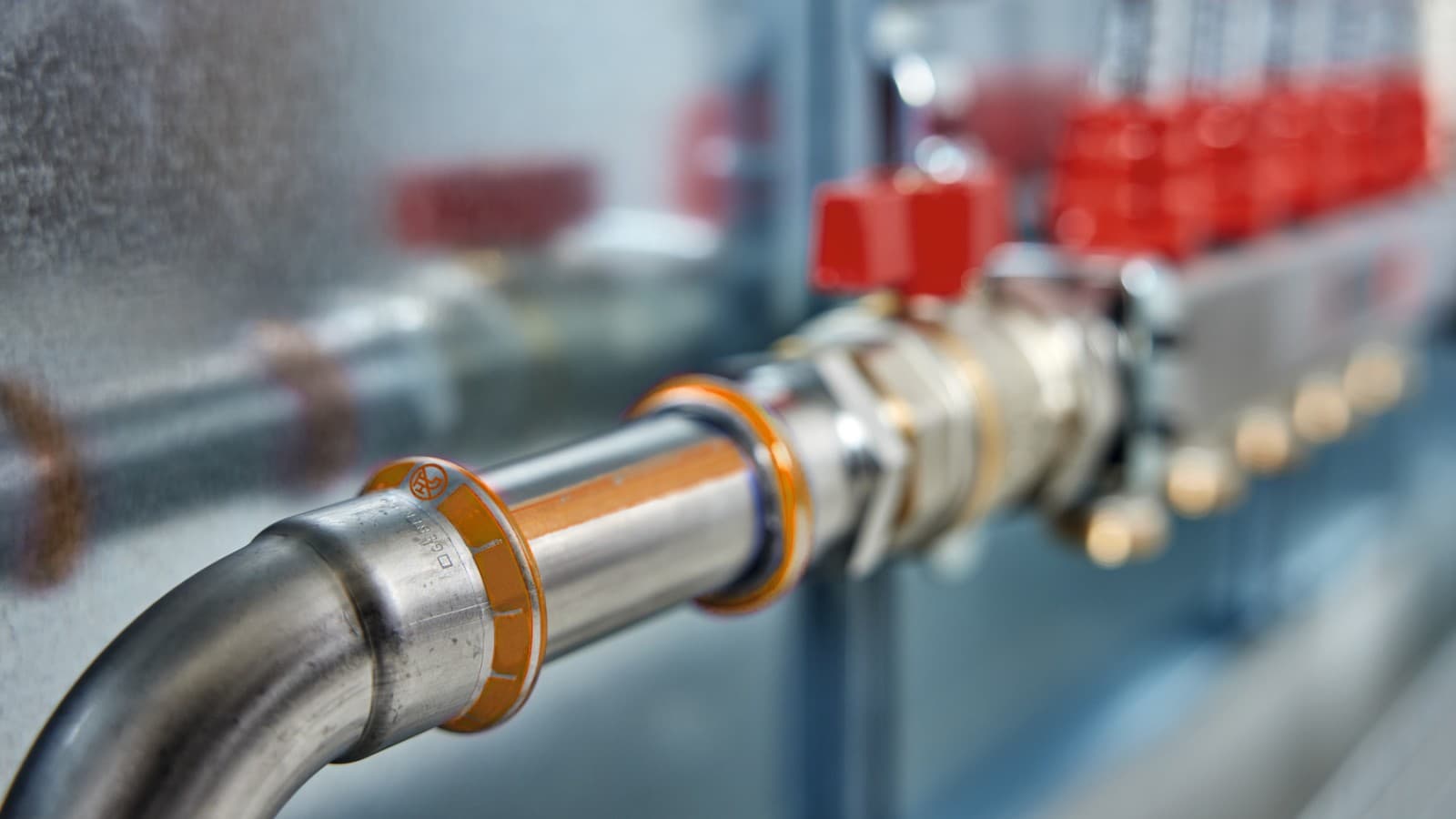

Montaža
Kratek vodnik za montažo
Geberit ponuja celovito ponudbo stiskalnih orodij, stiskalnih čeljusti in stiskalnih obročev za montažo cevi in fitingov Geberit Mapress.
Opomba: Postopek montaže za Geberit Mapress dimenzij d12 do d88,9 se razlikuje od postopka montaže za Geberit Mapress dimenzije d108.
Geberit Mapress Therm product range Articles, technical information and more
Imate vprašanja? Z veseljem vam pomagamo.
Naši strokovnjaki svetujejo načrtovalcem, vodovodarjem in drugim strokovnjakom pri njihovih projektih. Z veseljem vam bodo svetovali, kako najbolje obvladati vaše trenutne izzive z našimi izdelki.
POGOSTA VPRAŠANJA O SISTEMU GEBERIT MAPRESS THERM
Kako odporen proti koroziji je Geberit Mapress Therm?
Geberit Mapress Therm je odporen proti koroziji v zaprtih ogrevalnih in hladilnih sistemih z nizko vsebnostjo kisika. Zaradi uporabe nerjavnega jekla EN 1.4521 zagotavlja zanesljivo odpornost proti koroziji v predpisanih obratovalnih pogojih.
V čem se Geberit Mapress Therm razlikuje od sistema Geberit Mapress Stainless Steel?
Geberit Mapress Therm je izdelan iz nerjavnega jekla EN 1.4521 in je namenjen zaprtim sistemom, medtem ko je Geberit Mapress Stainless Steel izdelan iz nerjavnega jekla EN 1.4401 in je primeren za univerzalno uporabo.
Kdaj izbrati Geberit Mapress Therm in kdaj Geberit Mapress iz ogljikovega jekla?
Geberit Mapress Therm se uporablja v zaprtih ogrevalnih in hladilnih sistemih.
Geberit Mapress iz ogljikovega jekla je primeren za zaprte ogrevalne sisteme in industrijske instalacije, kjer zahteve glede odpornosti proti koroziji niso tako visoke.
