Geberit Pluvia Sifonski sistem za odvodnjavanje strehe
Manj cevovodov – večja zmogljivost
Z Geberit Pluvia Geberit ponuja visoko zmogljiv sistem za odvodnjavanje velikih ali kompleksnih streh. Sifonski sistem za odvodnjavanje streh zagotavlja učinkovito in zanesljivo delovanje tudi ob močnem deževju.
V nasprotju s klasičnimi sistemi za odvodnjavanje streh Geberit Pluvia zahteva bistveno manj materiala in prostora. To omogoča učinkovitejšo uporabo razpoložljivega prostora že v fazi načrtovanja.
Geberit Pluvia se je skozi desetletja uporabe izkazal po vsem svetu in je primeren za skoraj vse oblike streh.
Geberit nudi tudi projektno specifično svetovanje in podporo pri načrtovanju. Za hitro in zanesljivo načrtovanje lahko uporabniki računajo na programsko opremo Geberit ProPlanner in vmesnik z AutoDesk® Revit®.
Zakaj izbrati Geberit Pluvia?
Prilagodljive možnosti načrtovanja
Geberit Pluvia je mogoče uporabiti pri različnih oblikah streh.
Prihranek pri materialu
Visoka zmogljivost z manjšimi premeri cevi, manj strešnimi odtoki in manj povezavami.
Učinkovita uporaba prostora
Ker so cevi nameščene vodoravno, Geberit Pluvia ne povzroča izgube uporabnega prostora.
Nizki stroški vzdrževanja
Visoka hitrost pretoka v napolnjenih ceveh ustvarja podtlak, ki prispeva k samočistilni funkciji sistema.
Hiter vodnik po sifonskem odvodnjavanju streh
Geberit Pluvia je zasnovan tako, da se cevi ob močnem deževju hitro in popolnoma napolnijo z vodo. Tako nastane zaprt, hitro tekoč vodni stolpec, ki aktivno odvaja deževnico s strehe.
Odtok sifonskega sistema za odvodnjavanje streh je zelo zmogljiv. Z Geberit Pluvia je potrebnih manj strešnih odtokov, manjši premeri cevi in manj vertikalnih vodov v primerjavi s klasičnimi sistemi. Geberit Pluvia lahko odvaja dvakrat večjo količino deževnice z le polovico premera cevi. To daje strojnikom in arhitektom večjo svobodo pri načrtovanju. Cevi z naklonom niso več potrebne.
Geberit Pluvia prav tako zmanjšuje gradbena dela in zahteva manj priključkov na kanalizacijski sistem. Dodatna prednost je visoka hitrost pretoka, ki pomaga ohranjati cevi čiste, kar pomeni bistveno manj potrebnega vzdrževanja in servisiranja.
Komponente sistema Geberit Pluvia
Od strehe do podzemnega priključka – popolnoma usklajene komponente zagotavljajo popolnoma funkcionalen celoten sistem. Pametne oblikovne rešitve in dosledno visoka kakovost materialov zagotavljajo dolgo življenjsko dobo, varnost in nemoteno delovanje.

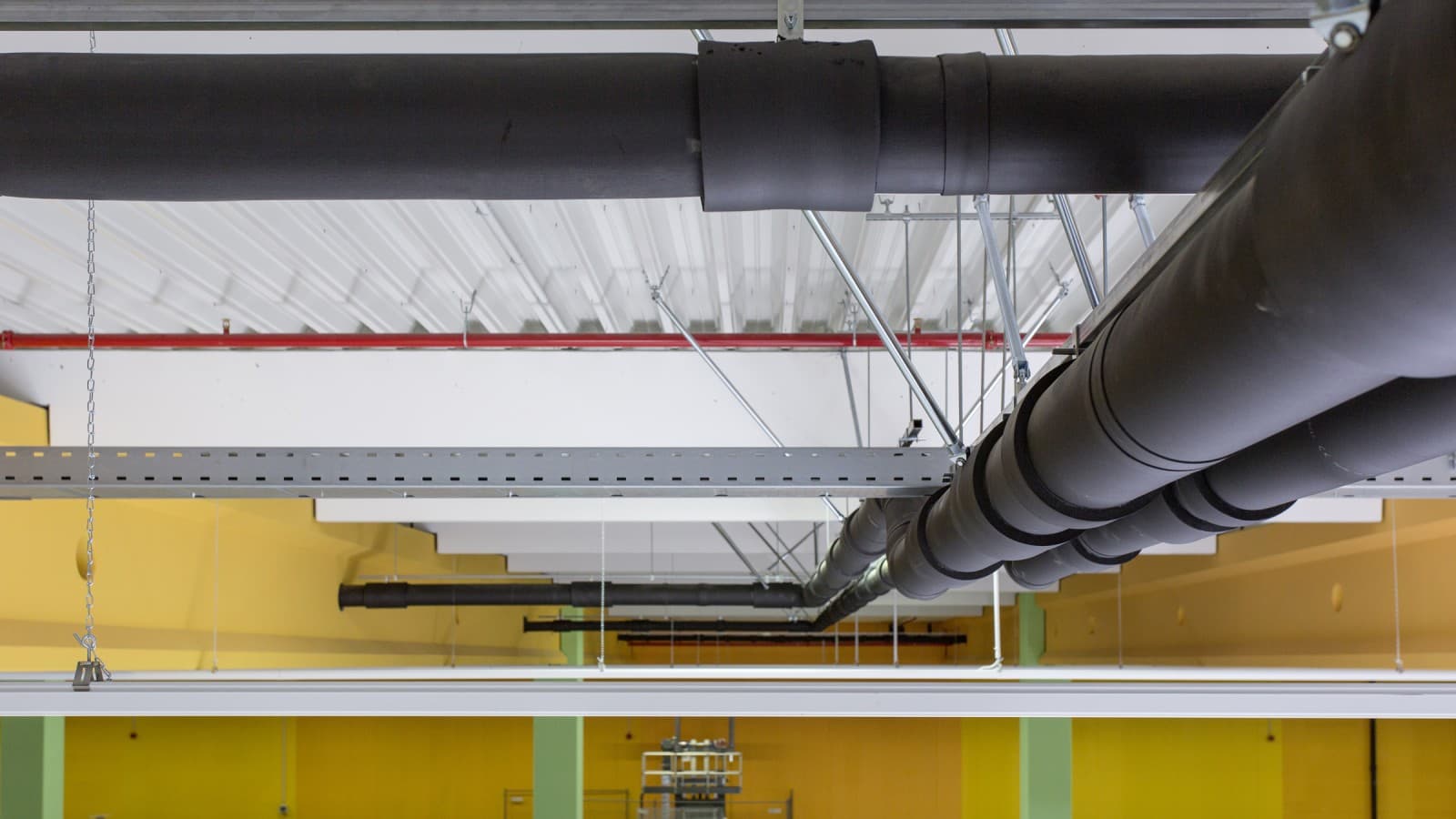

Geberit PE cevni sistemi
Strešni odtoki Geberit Pluvia so povezani z vertikalnim vodom s pomočjo Geberit PE cevi, ki so položene prosto in vodoravno pod streho.
Preizkušen cevni sistem Geberit PE je znan po svoji visoki odpornosti na obremenitve. Enotni varjeni spoji v sistemu Geberit PE omogočajo prenašanje visokih pritiskov, ki nastajajo v sistemih za odvodnjavanje streh, kot je Geberit Pluvia.
Geberit ponuja patentiran sistem pritrjevanja za profesionalno montažo cevi.
Strešni odtoki Geberit Pluvia
Zaradi modularne zasnove in širokega nabora različic strešnih odtokov Geberit Pluvia je sistem primeren za skoraj vsak način vgradnje na velikih objektih in strehah.
Potrebni dodatki so na voljo za skoraj vse vrste uporabe, kar sistemu zagotavlja visoko prilagodljivost.
Prednosti:
- Zanesljivo tesnjenje z Geberit EPDM tesnilom s prirobnico
- Vsak strešni odtok je v tovarni posamezno preizkušen na tesnost
- Funkcijski disk preprečuje vdor zraka
- Vrtljiva zapiralna ročica za enostavno montažo
Geberit Pluvia varnostni preliv: strešne odtoke Geberit Pluvia je mogoče enostavno prilagoditi za uporabo v sistemu varnostnega preliva.

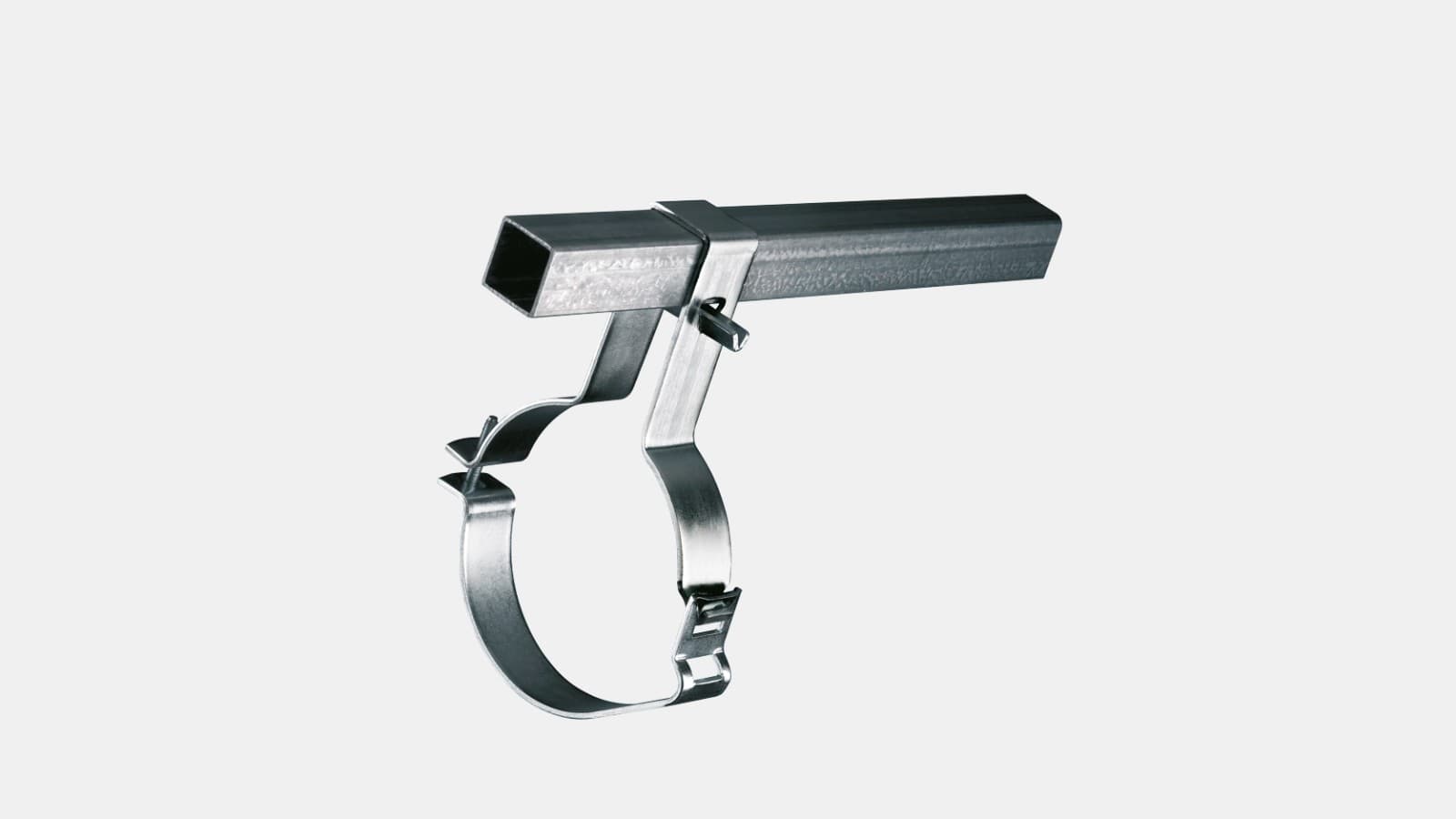

Pritrdilni sistem Geberit Pluvia
Za povečanje varnosti in stabilnosti vodoravnih cevovodov je na voljo namenski pritrdilni sistem. Ta preprečuje prenos sil, ki nastanejo zaradi toplotnega raztezanja cevi, na konstrukcijo objekta. Pritrdilni sistem zahteva le minimalne posege v konstrukcijo, zato je idealen tudi za uporabo na lahkih strehah.
Prednosti:
- Pritrdilne točke na konstrukcijo objekta so potrebne le vsakih 2,5 metra

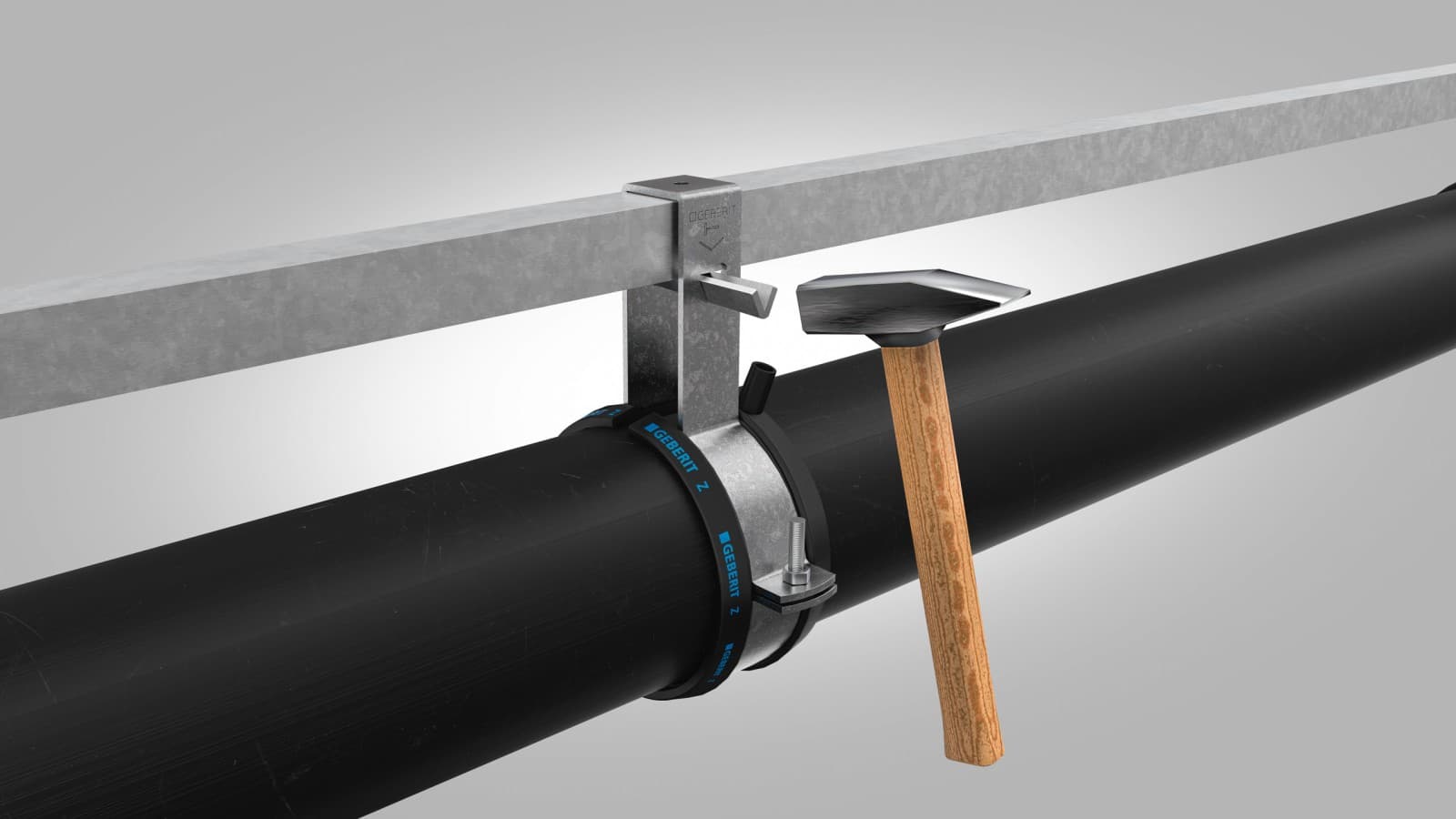

- Enostavna montaža s kladivom zahvaljujoč univerzalnim napenjalnim zagozdam
- Pritrditev z elektrofuzijskim trakom omogoča kasnejšo določitev sidrnih točk
- Idealno za lahke strehe, saj na konstrukcijo delujejo le majhne sile
Geberit Pluvia nosilni komplet
Sestavljen iz le nekaj komponent, Geberit Pluvia nosilni komplet povečuje varnost in stabilnost.
Znatno zmanjšuje bočno gibanje ali nihanje, ki se lahko pojavi zaradi visoke hitrosti pretoka odpadne vode.
Nosilni komplet je mogoče naknadno vgraditi tudi v že nameščene in delujoče sisteme.
Priporočena namestitev:
- Cevi premera d90–d125: pri višini obešanja 60 cm
- Cevi premera d160–d315: pri višini obešanja 30 cm
Načrtovanje in namestitev sistema Geberit Pluvia
Načrtovanje
Načrtovanje sistema za odvodnjavanje strehe je kompleksen proces, zato Geberit v vsak projekt vključuje tudi načrtovalno podporo.
Od faze načrtovanja in priprave razpisne dokumentacije pa vse do izvedbe se lahko stranke zanesejo na obsežno strokovno znanje podjetja Geberit.
Različna digitalna orodja omogočajo zanesljivo načrtovanje.
Hidravlični izračuni za sistem Geberit Pluvia se lahko izvedejo neposredno v programu Geberit ProPlanner ali z uporabo modula Geberit Pluvia v Geberit BIM vtičniku za Autodesk Revit®.

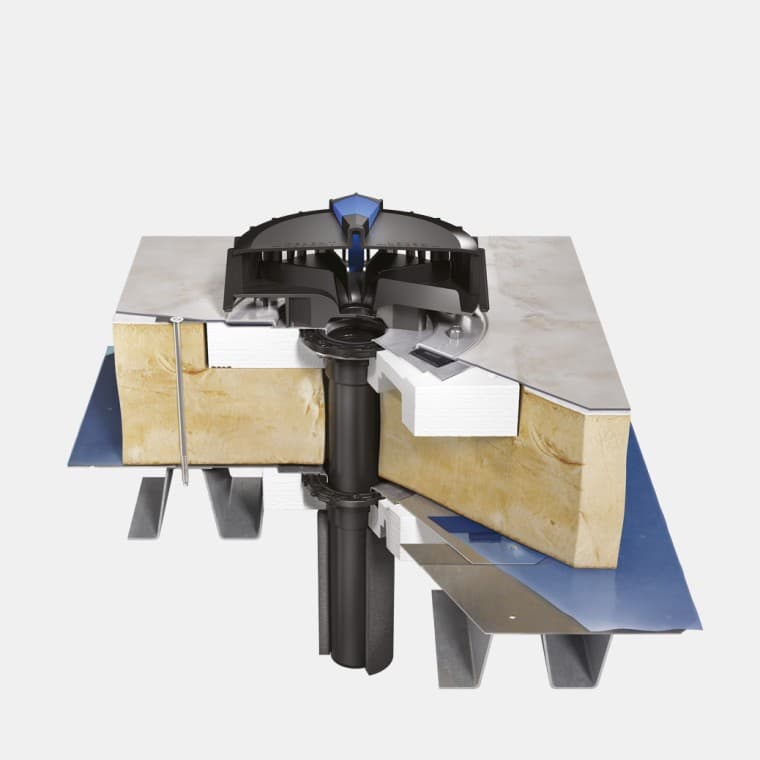

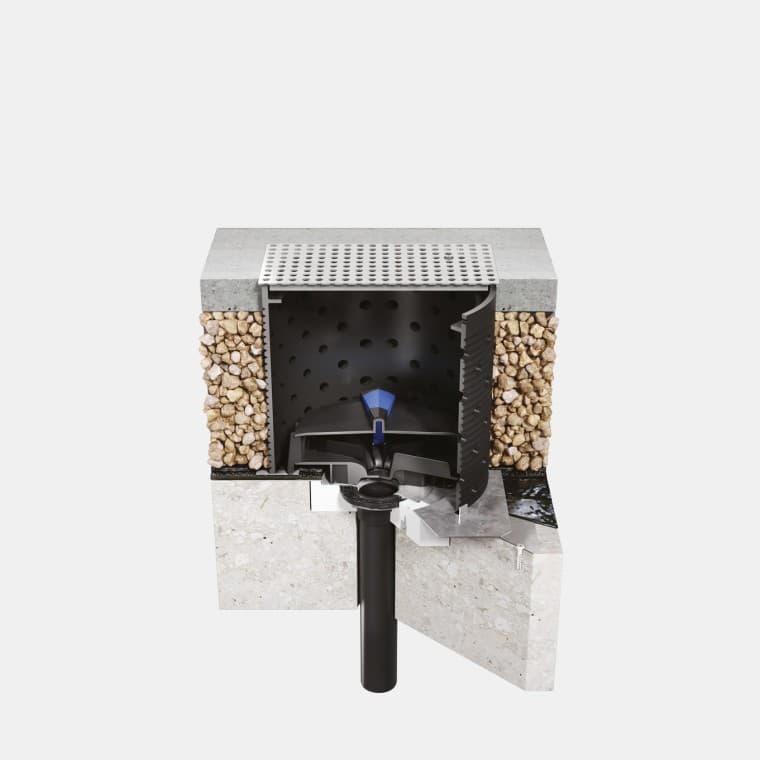

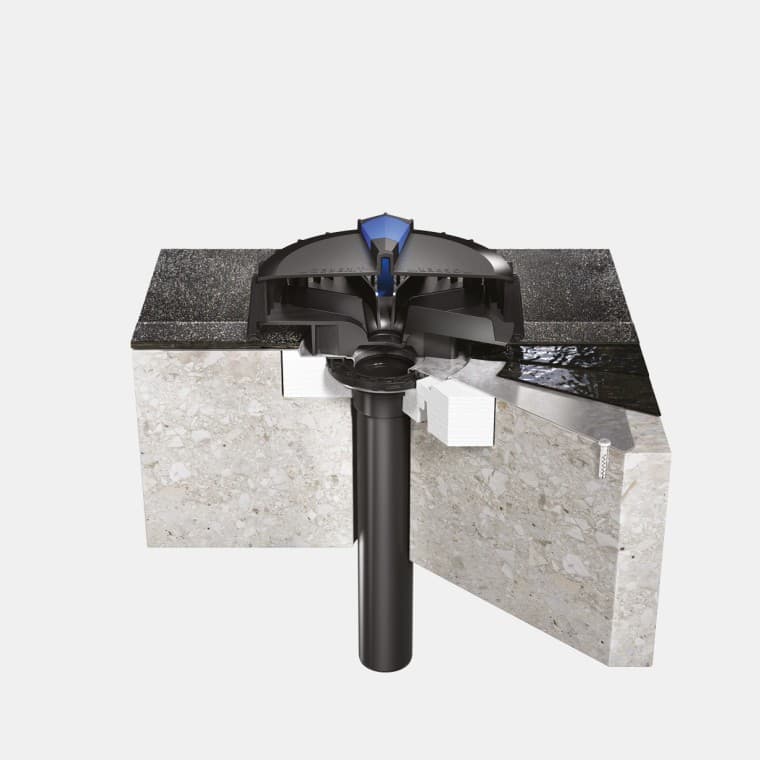

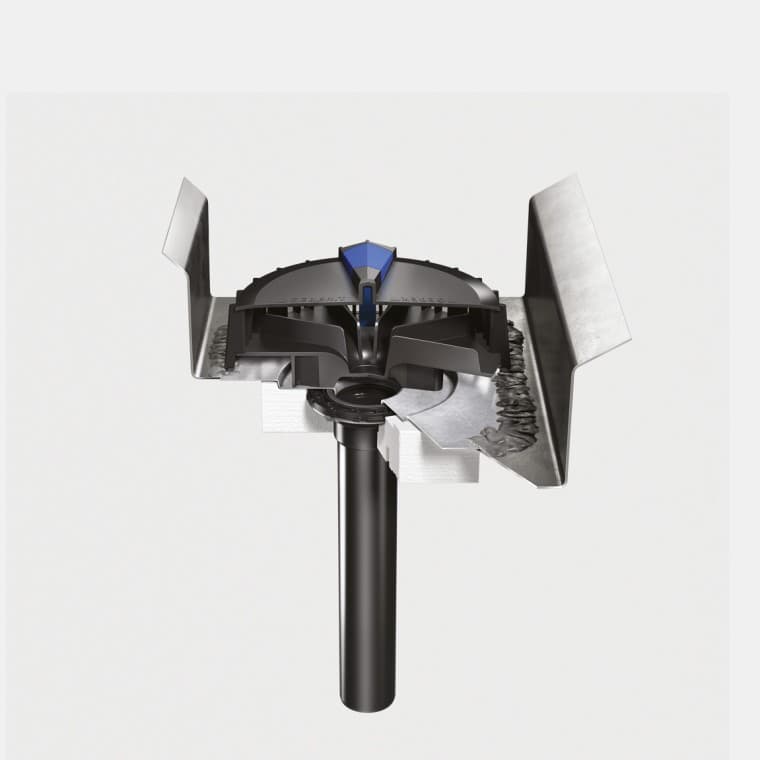

Hiter vodnik za namestitev Primeri izbranih gradbenih scenarijev
Namestitev sistema Geberit Pluvia se razlikuje glede na gradbeno situacijo in zahteve projekta.
Referenčni projekti
Ko Pluvia reši nogomet
Sistem za odvajanje streh Geberit Pluvia je nameščen na številnih stadionih po svetu.
Izbor izdelkov Geberit Pluvia Članki, tehnične informacije in več
Imate vprašanja? Z veseljem vam pomagamo.
Naši strokovnjaki svetujejo načrtovalcem, vodovodarjem in drugim strokovnjakom pri njihovih projektih. Z veseljem vam bodo svetovali, kako najbolje obvladati vaše trenutne izzive z našimi izdelki.
