Geberit Silent-db20 Sistem za odvajanje vode z odlično izolacijo hrupa
Ne glede na to, ali gre za stanovanjski kompleks, hotel ali sejno sobo – hrupne odtočne cevi so lahko moteče. Drenažni sistem Geberit Silent-db20 odpravi težavo še preden se pojavi.
Ta visoko zvočno izoliran drenažni sistem je primeren tako za vertikalne vode kot za talne priključke ter zagotavlja tiho in učinkovito odvodnjavanje v vsaki stavbi.
Poleg tega je sistem primeren tudi za predizdelavo.
Zakaj izbrati Geberit Silent-db20?
Cevni sistem z visoko zvočno izolacijo
Zaradi visoke lastne teže so naravne vibracije zmanjšane, zvok pa je opazno absorbiran.
Nepozitivne povezave

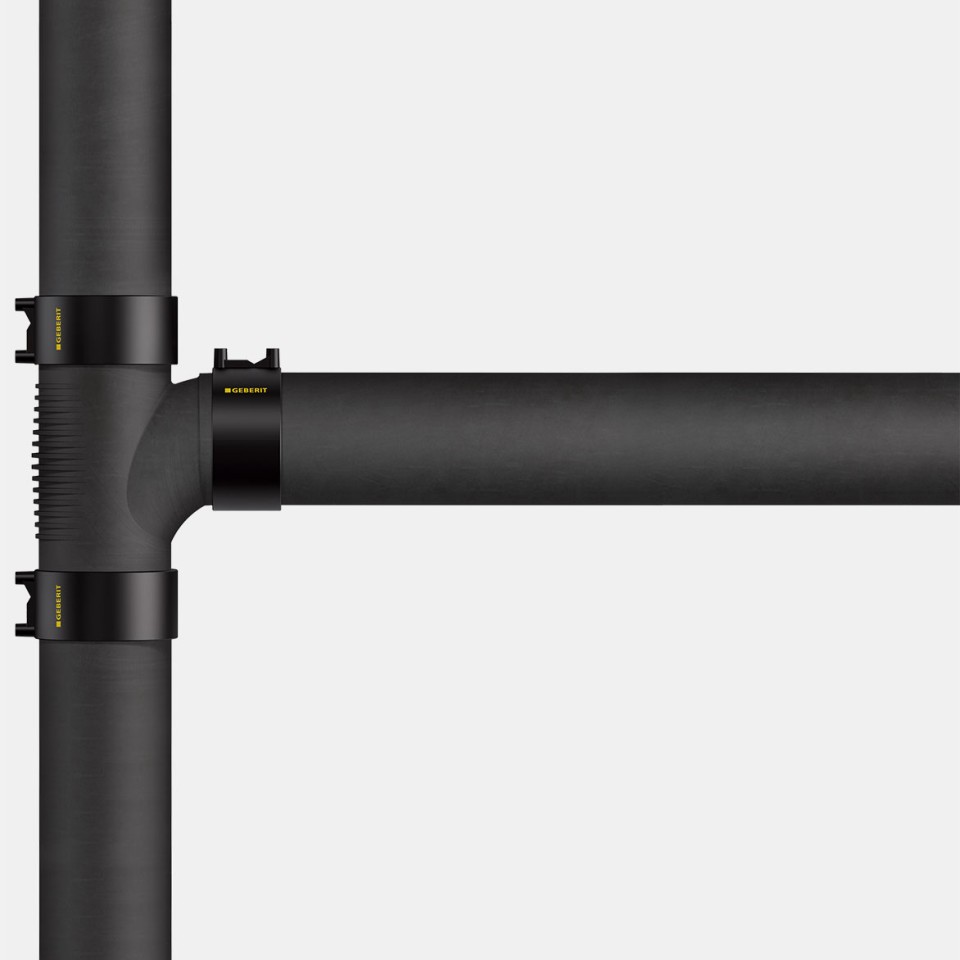

Geberit Silent-db20 je mogoče povezati z varjenjem na čelni stik ali z elektrofuzijskimi spojkami.
Primerno za predizdelavo
Predizdelava izven gradbišča za stroškovno učinkovito in varno gradnjo sistema.
Visoka odtočna zmogljivost ob zmanjšanih prostorskih zahtevah
Hidravlično optimiziran za večjo stroškovno učinkovitost, manjše prostorske zahteve in visoko odtočno zmogljivost.
Glavne uporabe in področja uporabe
Stavbe z visokimi zahtevami glede zvočne izolacije
Geberit Silent-db20 se lahko uporablja tako za vertikalne vode kot za priključne cevi v različnih vrstah stavb z visokimi zahtevami glede zvočne izolacije.
Visokogradnje s tehnologijo SuperTube
Geberit Silent-db20 SuperTube je prostorsko varčen drenažni sistem, ki je idealen za projekte z visokimi zahtevami glede zvočne izolacije.

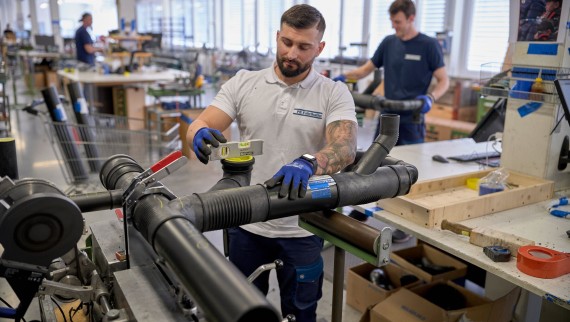

Predizdelava
Pri večjih gradbenih projektih je mogoče sistemske strukture z Geberit Silent-db20 enostavno predizdelati v delavnici, kar prihrani dragocen čas na gradbišču.

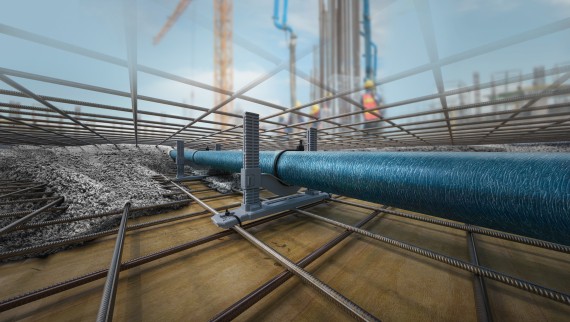

Polaganje v beton
Geberit Silent-db20 je primeren za vgradnjo v betonske plošče. Pri tej uporabi je potrebna uporaba nepozitivnih povezav.
Projekti z zahtevami glede požarne zaščite
Požarni testi so bili izvedeni v skladu s standardom EN 1366-3 za širok nabor različnih montažnih situacij. V kombinaciji z Geberit požarno zaščitno manšeto RS90 Plus EN je drenažni sistem Geberit Silent-db20 odobren za požarno odpornost 90 minut (ETA/ETB).
Prednosti sistema Geberit Silent-db20
Visoka lastna teža cevi in fitingov Geberit Silent-db20 pomeni, da so njihove naravne vibracije zmanjšane, zvok pa je opazno absorbiran.

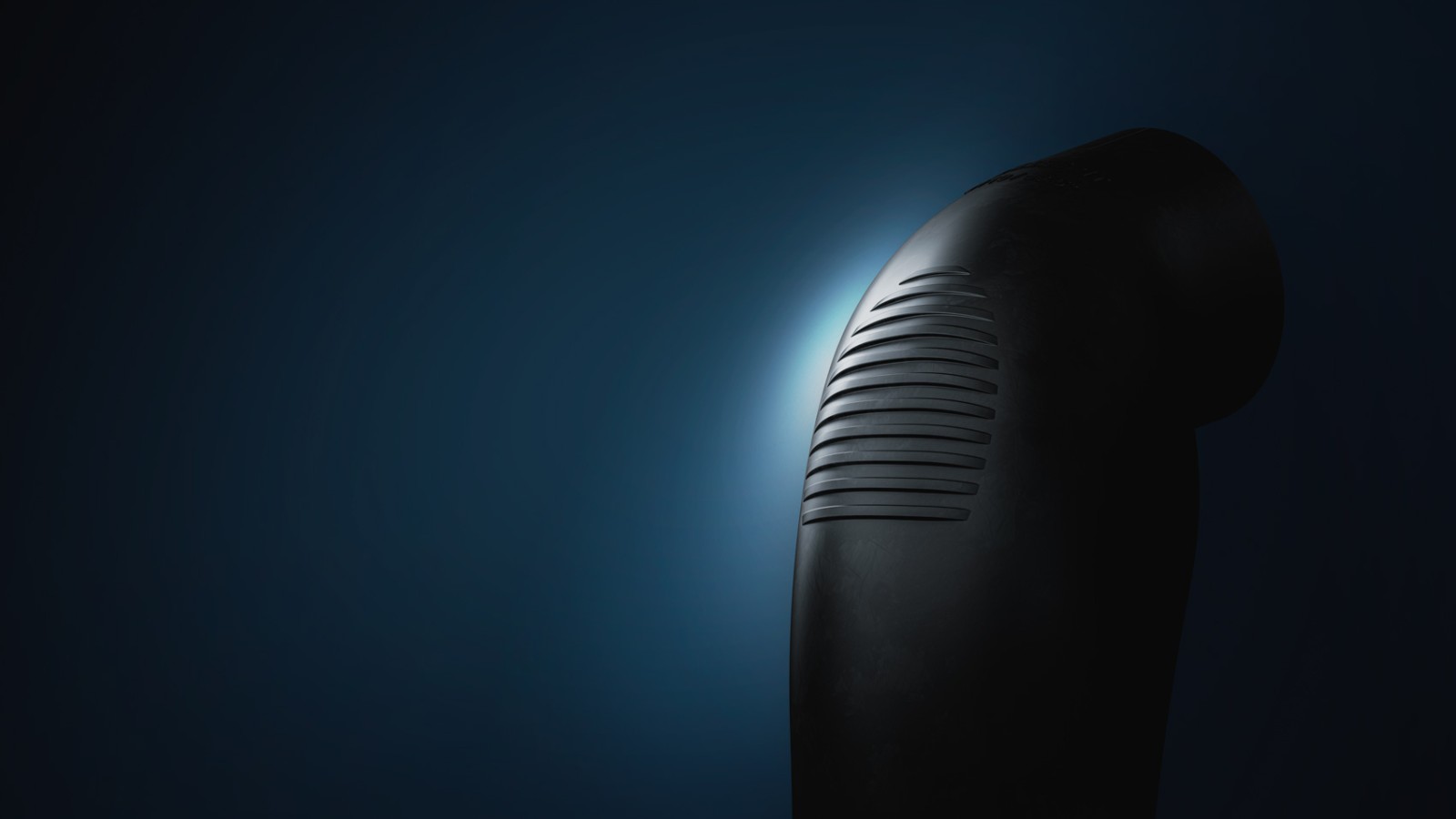

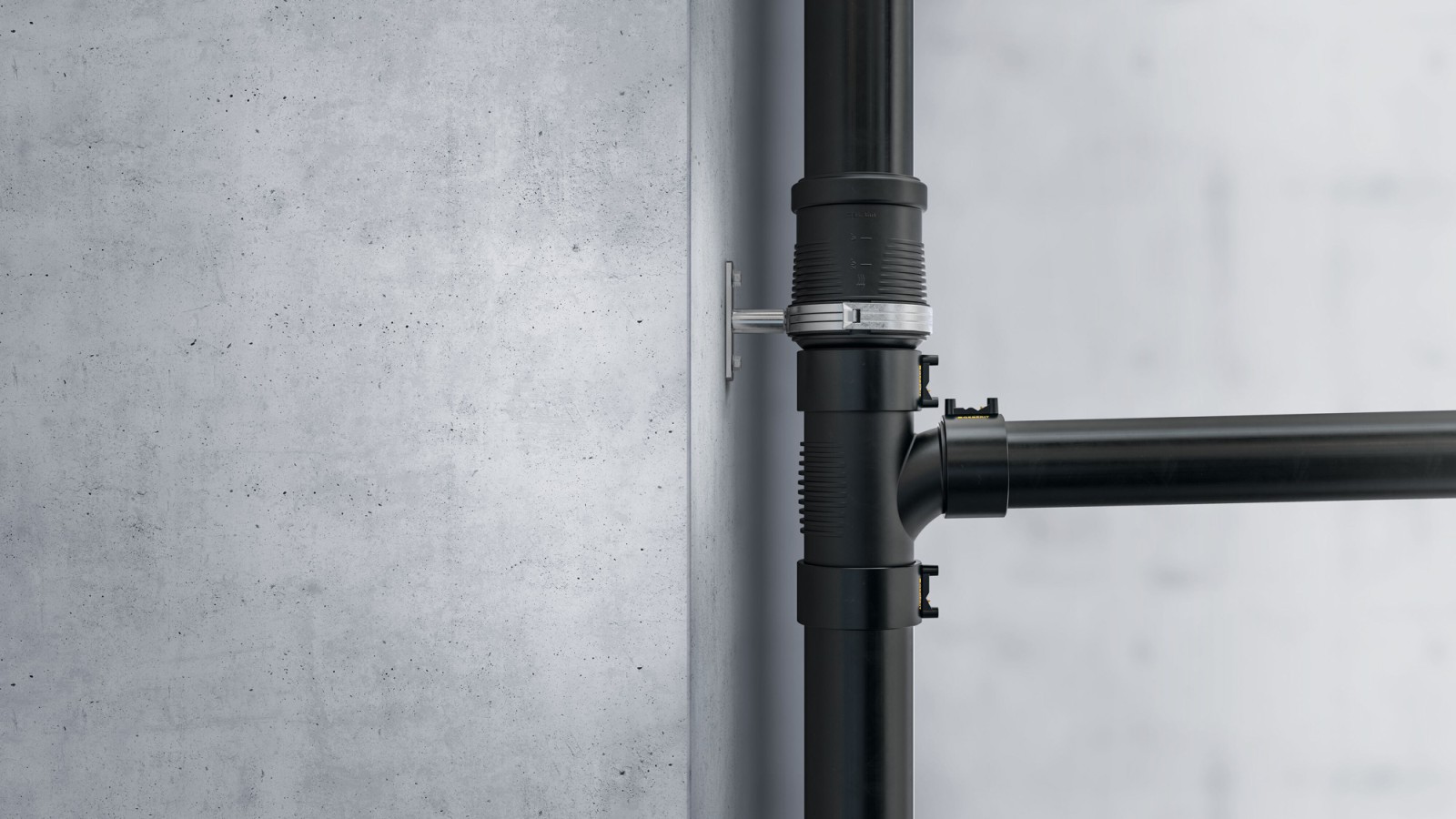

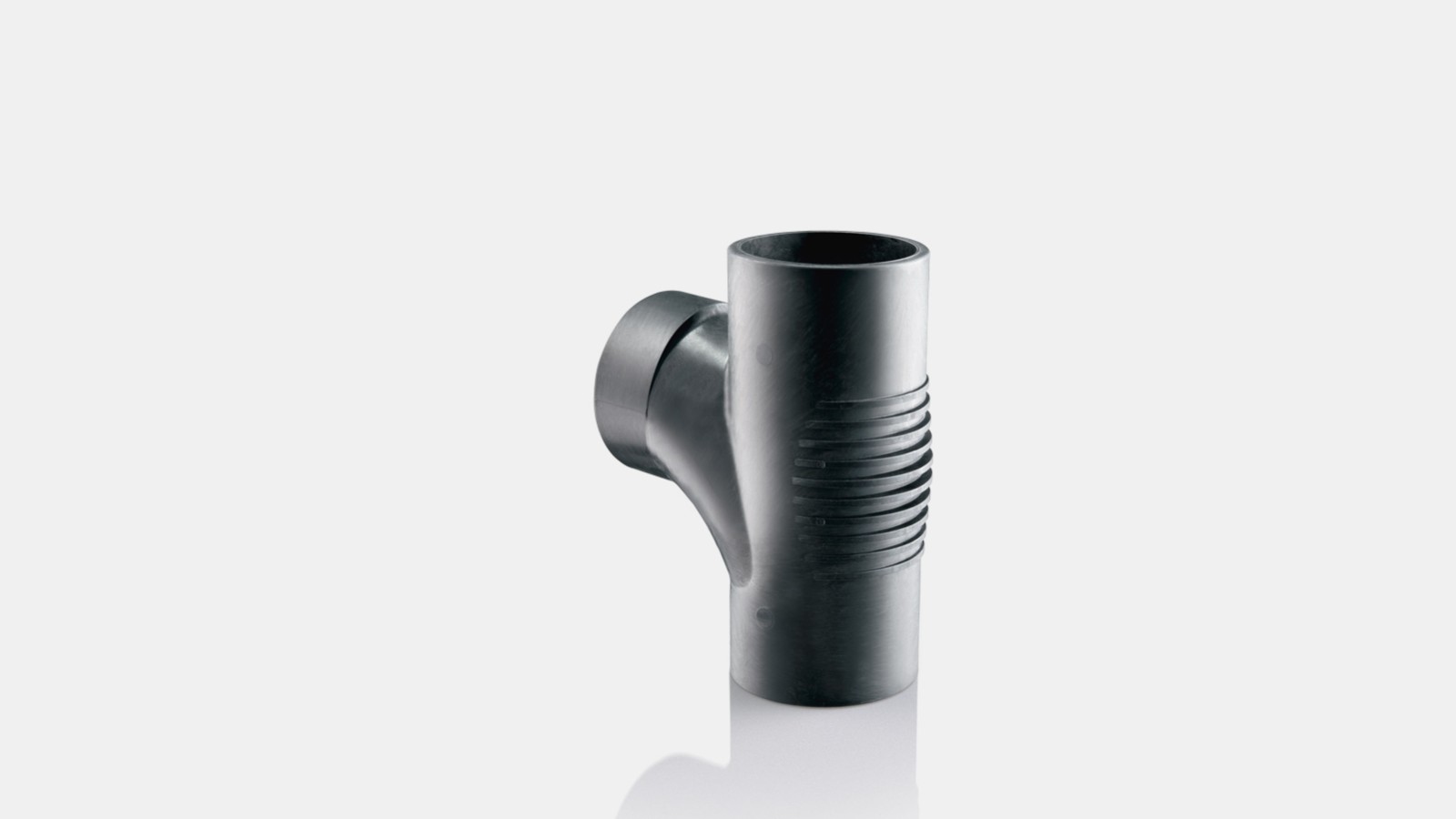

Posebna rebra za zvočno izolacijo zmanjšujejo nastajanje hrupa na mestih udarca.
To naredi Geberit Silent-db20 odlično izbiro za vertikalne vode in priključne cevi v sistemih za odvodnjavanje stavb z visokimi zahtevami glede zvočne izolacije.
Poročila o zvočni izolaciji za različne gradbene scenarije so bila pripravljena v sodelovanju z Inštitutom za gradbeno fiziko Fraunhofer (IBP). Ta poročila so na voljo tudi za Geberit Silent-db20.

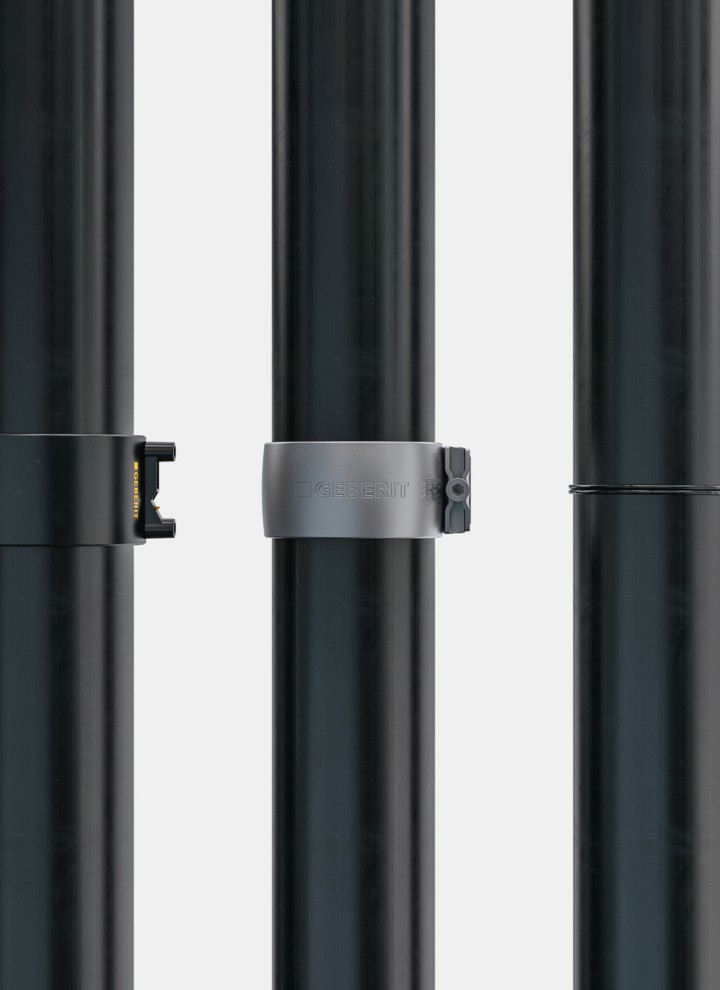

Tehnologije povezovanja za Geberit Silent-db20
Ne glede na to, ali uporabljate hitro elektrofuzijsko varjenje ali varjenje na čelni stik, je mogoče cevi in fitinge Geberit Silent-db20 varno povezati s tremi različnimi metodami. V nekaterih državah se lahko uporabljajo tudi vpenjalni priključki. Na voljo je vrsta Geberit orodij in dodatkov, ki omogočajo enostavno obdelavo.
Raztezne tulke z dvojnim prirobničnim nastavkom in spojke z dvojnim rokavom pomagajo kompenzirati toplotno linearno raztezanje cevi in fitingov Geberit Silent-db20. To omogoča sistemu, da prenese velike temperaturne razlike med obratovanjem. Tesnila iz EPDM igrajo ključno vlogo pri dolgi življenjski dobi drenažnega sistema.

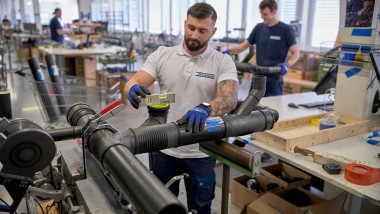

Geberit Silent-db20 je primeren tudi za predizdelavo, kar omogoča hitrejše in učinkovitejše delovne procese, neodvisne od napredka na gradbišču. To bistveno skrajša čas montaže na lokaciji.

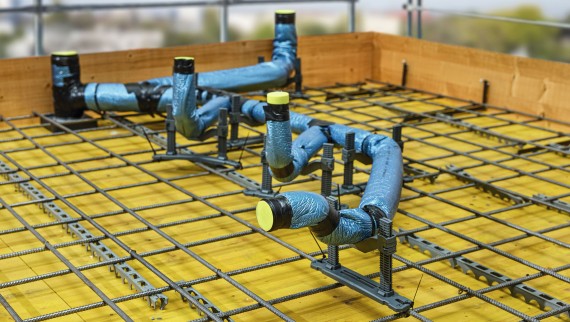

Geberit Silent-db20 je idealen cevni sistem za vgradnjo priključnih cevi v betonske plošče, kar omogoča večjo svobodo pri oblikovanju kopalnic. Pri delu z betonom so nepozitivne povezave bistvenega pomena.
Breznapetostna namestitev kljub osnemu zamiku Geberit Silent-db20 Offset
Med gradnjo ni vedno mogoče preprečiti netočnosti, vendar lahko nepravilno poravnane priključne točke odtočnih cevi povzročijo izgubo časa in potrpljenja pri vodovodarjih. S fitingom Geberit Silent-db20 Offset je mogoče vertikalne cevi povezati učinkovito in brez napetosti, tudi kadar poravnava ni popolna.
Prednosti Geberit Silent-db20 Offset:
- Breznapetostna namestitev pri osnih zamikih do 10 cm
- Znana, enostavna montaža
- Skrajšan čas montaže v primerjavi z uporabo dveh 45° kolen
- Prilagodljivo nastavljanje z enim samim izdelkom
- Izboljšana zvočna izolacija v primerjavi s konvencionalnimi metodami korekcije povezav
Ponudba cevi Geberit Silent-db20
Dimenzije
| Nazivni premer (DN) | Dimenzija d x s (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |

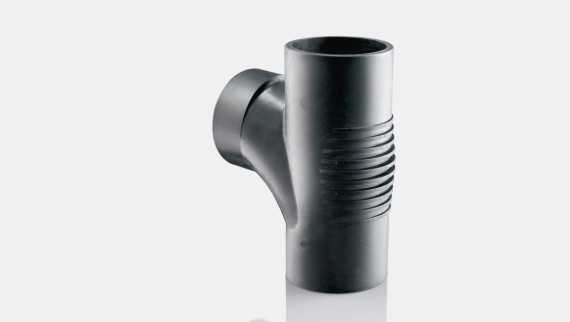

Fazonski kosi
- velika izbira fazonskih kosov
- mineralne ojačitve v območjih udarcev za zmanjšanje hrupa
- različni posebni fazonski kosi

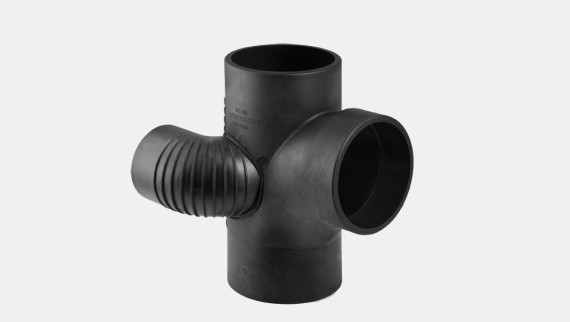

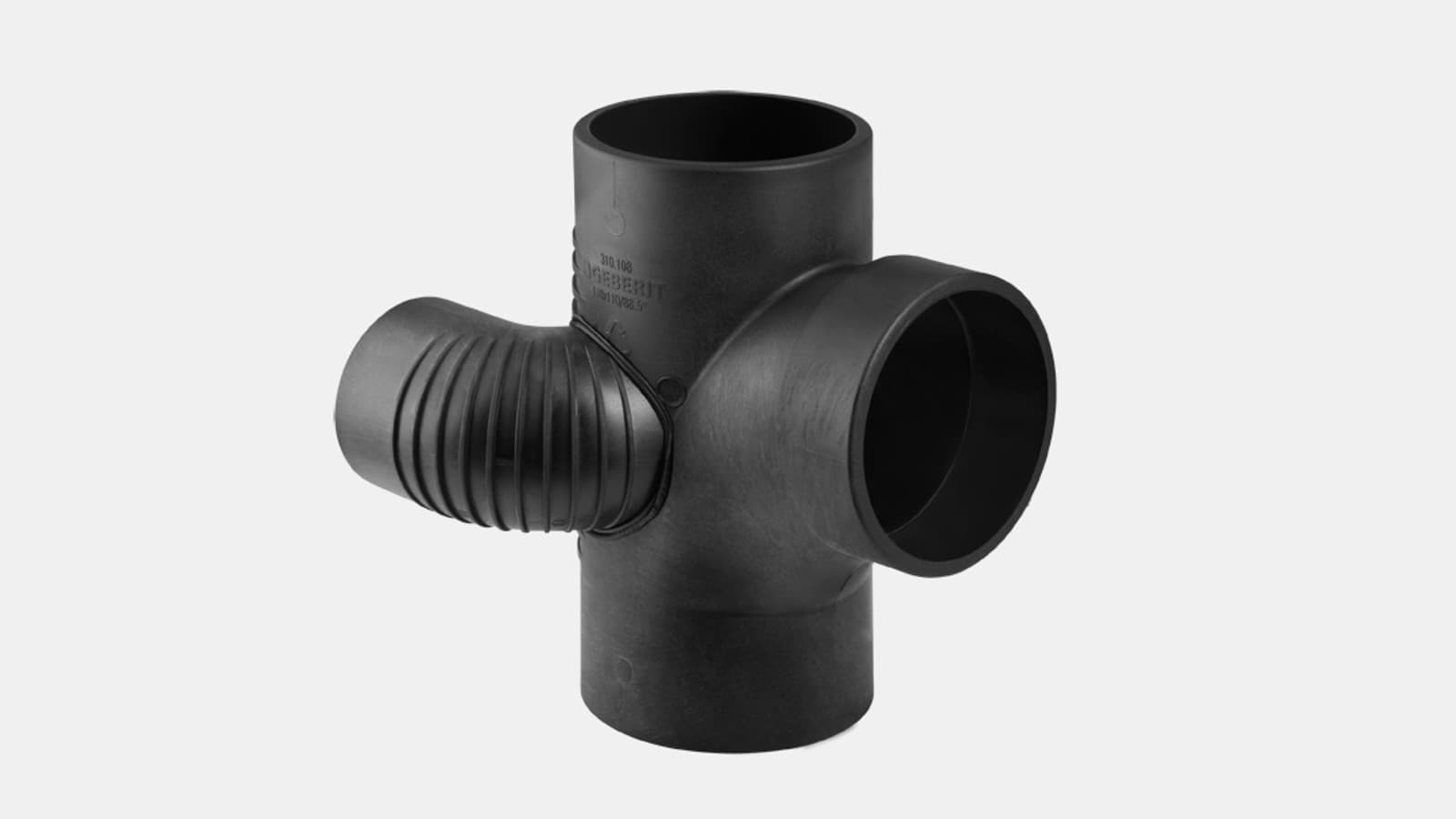

Primer jaškovnega odcepa z lokom 88,5° Geberit Silent-db20
Prostorsko varčen – jaškovni odcep z lokom 88,5° Geberit Silent-db20 omogoča zelo kompaktno montažo, ko je vertikalni vod vgrajen med straniščem in umivalnikom.

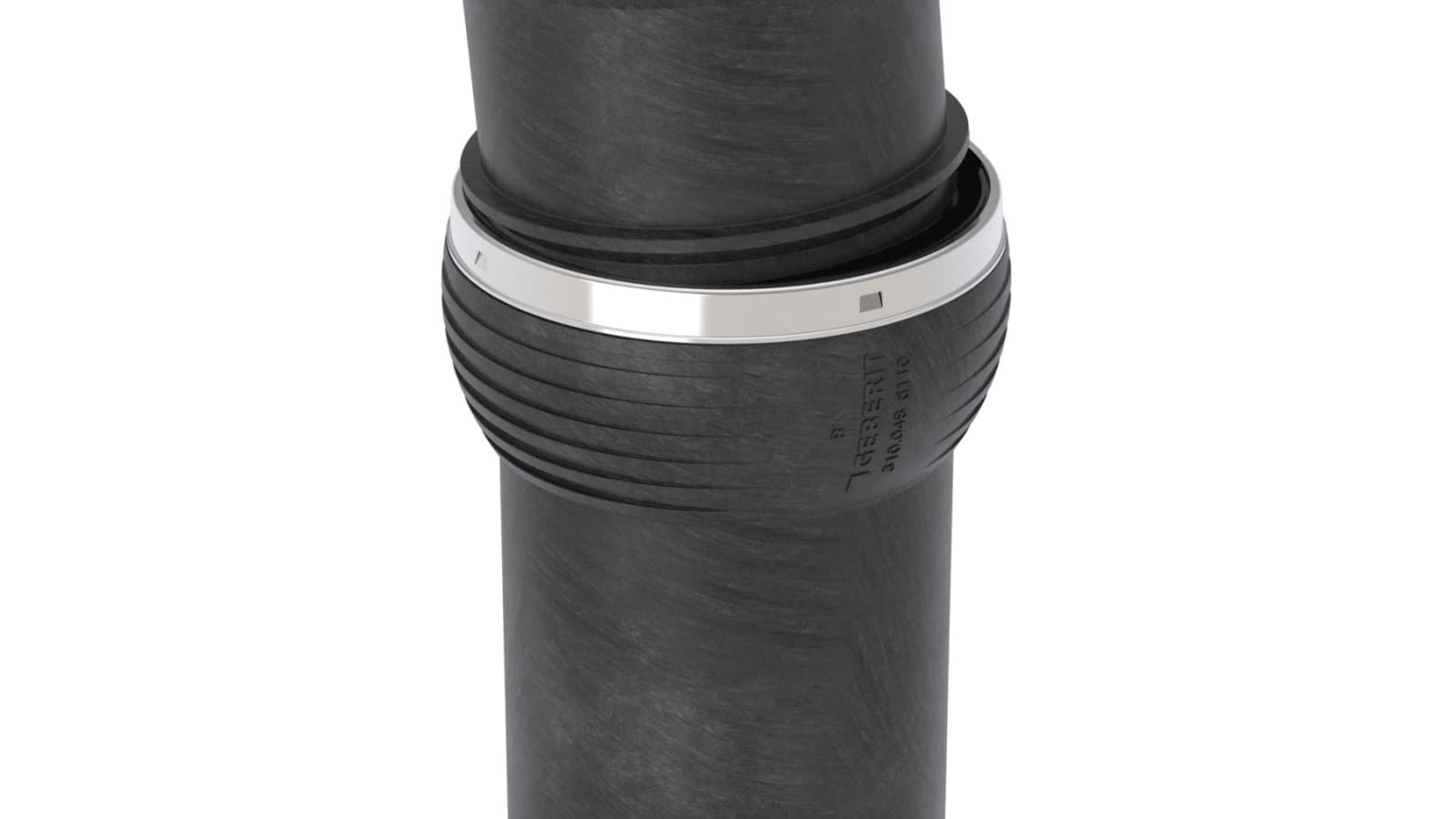

Fazonski kos Geberit Silent-db20 Offset
Popolnoma prilagodljivo – Geberit Silent-db20 Offset
Montaža brez napetosti:
- Za aksialne odmike do 10 cm
Enostavna namestitev:
- Enak postopek namestitve, kot za vse druge fitinge Geberit Silent-db20
- Okovje je mogoče poravnati ročno
Krajši čas namestitve
- Do eno tretjino krajši čas namestitve (v primerjavi z montažo z dvema kolenima 45°)
- Namestitev drsnega nosilca ni potrebna
- Nastavljiv na poljuben aksialni zamik do 10 cm
Fleksibilna rešitev
- En izdelek za popravljanje aksialnih zamikov do10 cm
Boljša zvočna izolacija
- Tišje odvajanje kot pri spremembi smeri z dvema ovinkoma
- Brez drsnega nosilca je zmanjšan prenos strukturnega zvoka
Slike iz akustične kamere pri pretoku 2 l/s z Geberit Silent-db20: pri običajni rešitvi s 45° kolenom se vrednosti zvoka v zraku povečajo za 7–9 dB v primerjavi z ravnim pretokom. Pri Geberit Silent-db20 Offset fitingu je vrednost skoraj enaka ravnemu nizu.

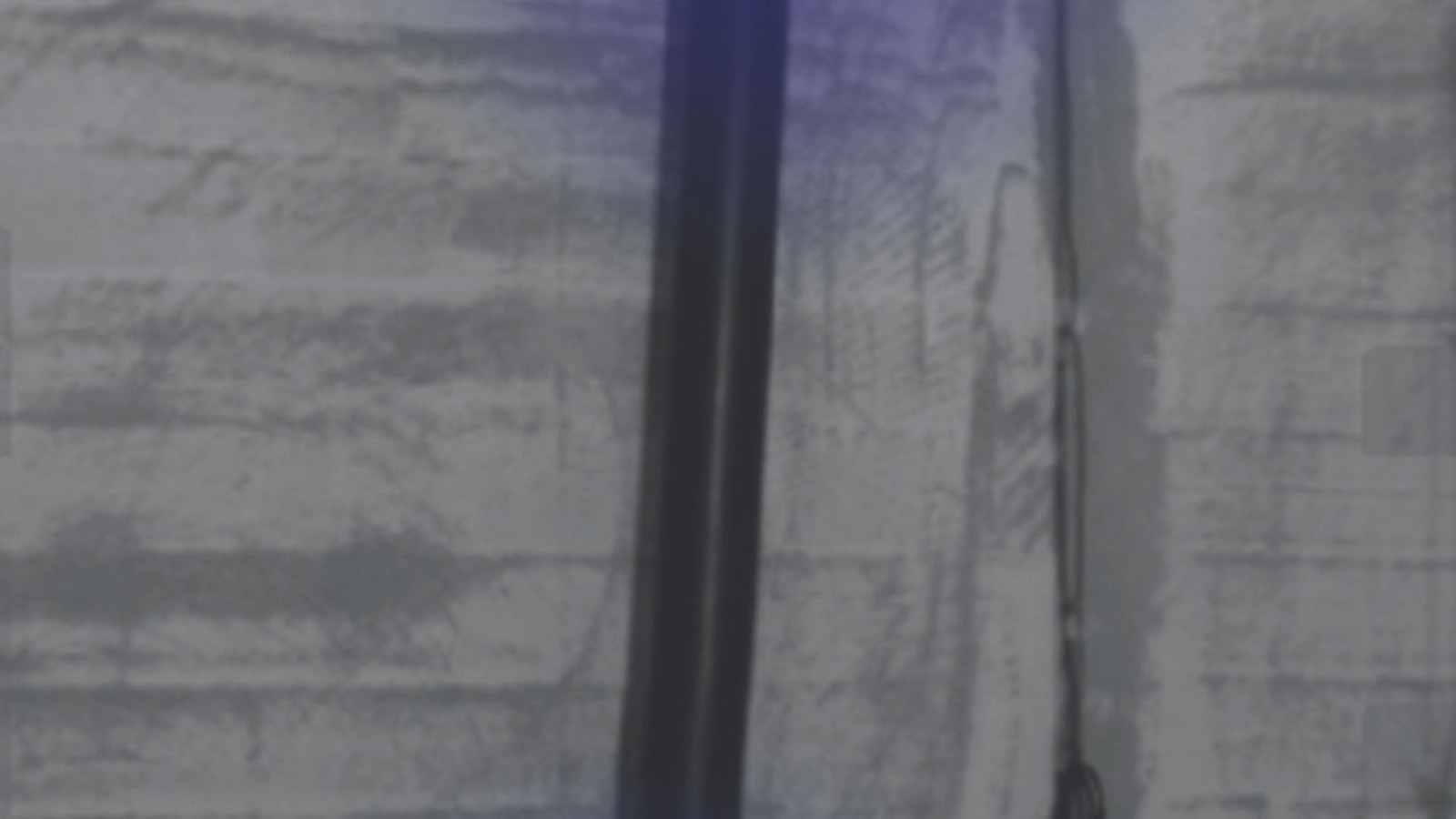

1. Slike iz akustične kamere pri pretoku 2 l/s v ravnem pretoku
2. Slike iz akustične kamere pri pretoku 2 l/s v ravnem pretoku s fitingom Geberit Silent-db20 Offset

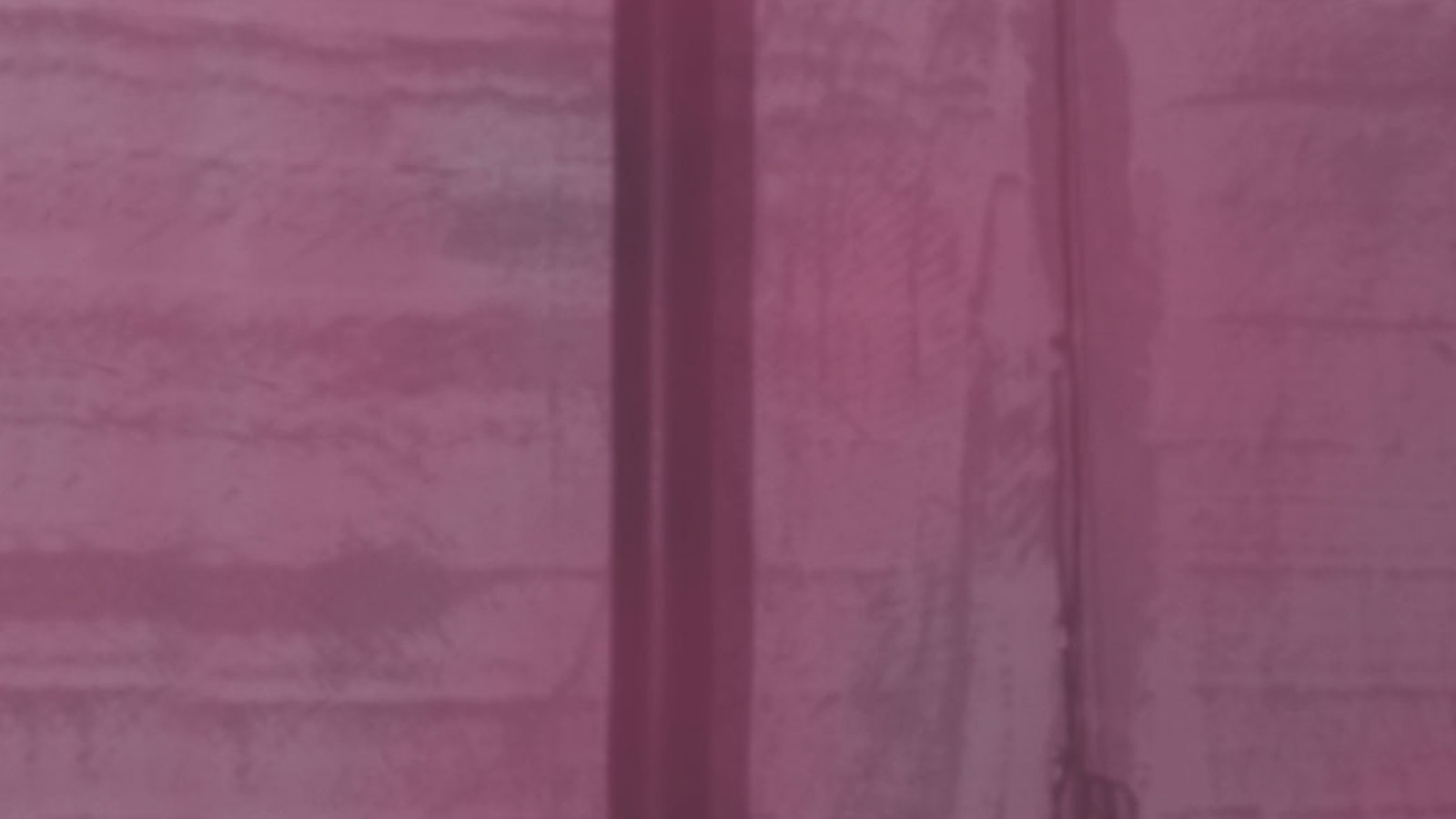

3. Slike iz akustične kamere pri pretoku 2 l/s v inštalaciji z dvema 45° kolenoma
Dodatki
Protipožarna zaščita za cevovode Geberit Silent-db20
- Protipožarne objemke Geberit zagotavljajo protipožarno zaščito do razreda požarne odpornosti F 120
- Za različne vgradne situacije so bili opravljeni preizkusi protipožarne zaščite v skladu s standardom EN 1366-3
- V kombinaciji s protipožarno objemko Geberit RS90 Plus je zagotovljena uradno potrjena 90-minutna požarna odpornost (ETA/ETB)

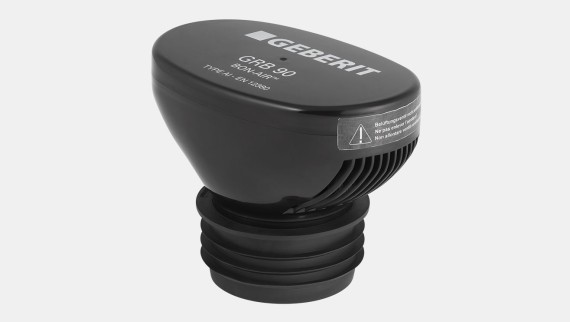

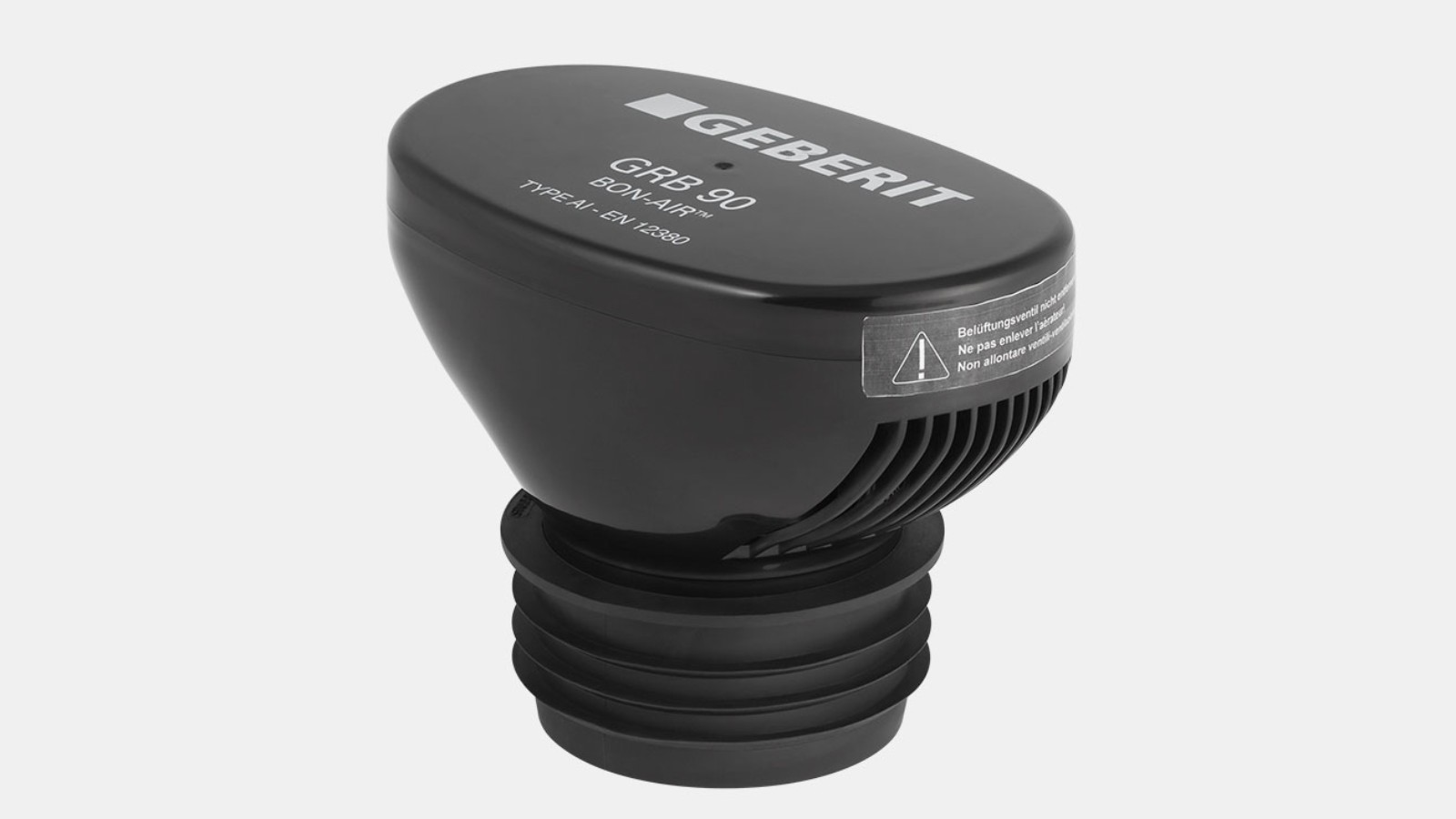

Odzračevalni ventil Geberit GRB90 za Geberit Silent-db20
- Alternativa za inštalacije, ki ne omogočajo običajnega prezračevanje zaradi pomanjkanja prostora.
- Na voljo za dimenzije do DN110
Tehnični podatki
| Geberit Silent-db20 | |
|---|---|
| Material | PE-S2 |
| Koeficient linearnega raztezka | 0,17 mm/(m K) |
| Izravnava linearnega raztezka | potrebna dolga spojka z dvojnim robom ali spojka z izvlečnim varovalom |
| Temperatura ob montaži | od –20 do +40 °C |
| Temperatura med uporabo pri trajni obremenitvi | od –20 do +60 °C |
| Odpornost proti kemikalijam | 95 % vseh običajno dobavljivih lugov, kislin in kemikalij |
Uporabna orodja za načrtovanje
Geberit BIM Plug-in
Geberit BIM vtičnik za Autodesk® Revit® združuje vsa Geberitova orodja za načrtovanje in izračune ter dostop do BIM vsebin v eni aplikaciji.
Geberit ProPlanner
Geberit ProPlanner je prilagojen potrebam načrtovanja inštalaterjev in projektantov, ki skrbijo za načrtovanje srednje- do velikih projektov.

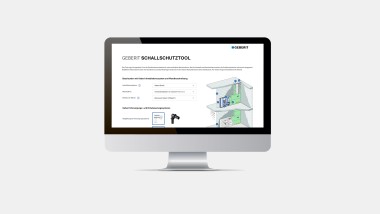

Geberit sound insulation competence tool
With the Geberit sound insulation competence tool, you can model specific construction scenarios in just a few steps and quickly identify the right solutions.
Izbor izdelkov Geberit Silent-db20 Artikli, tehnične informacije in več
