Tehnologija Geberit SuperTube za prostorsko varčno odvodnjavanje
Na mestih, kjer je prostor omejen in zato dragocen, se gradnja večnadstropnih in visokih stavb hitro razvija. Načrtovanje hidravlično optimalnih sistemov za odvajanje odpadne vode v večnadstropnih stavbah je zahtevno in prostorsko omejujoče zaradi potrebe po obvodih in naklonih v območju zamikov.
Geberit je razvil tehnologijo SuperTube, da bi omogočil učinkovitejšo rabo prostora v stavbah in poenostavil načrtovanje.
Ta prostorsko varčna rešitev za odvodnjavanje stavb predstavlja pionirsko alternativo konvencionalnim sistemom.
Tehnologija bistveno olajša načrtovanje in montažo odtočnih cevi.
Geberit ponuja različne sisteme za odvodnjavanje z varčno tehnologijo SuperTube.
Dobri razlogi za izbiro tehnologije SuperTube
Več prostora
Odtočni sistem, ki zavzame zelo malo prostora, omogoča več svobode pri načrtovanju in prispeva k ustvarjanju dodatnega bivalnega prostora.
Poenostavljen odtočni stolp
Z odpravo potrebe po obvodni ali prezračevalni cevi postane odtočni stolp tanjši.
Vodoravna cev brez naklona
Vodoravne cevi je mogoče polagati brez naklona – do dolžine 6 metrov.
Visoka zmogljivost odvajanja odpadne vode
Večja zmogljivost odvodnjavanja ali enaka učinkovitost z manjšim premerom cevi v primerjavi s konvencionalnimi sistemi.
Sistemi za odvodnjavanje s tehnologijo SuperTube
Tehnologija SuperTube je na voljo v različnih preverjenih sistemih za odvodnjavanje Geberit.
To omogoča ustvarjanje prostorsko varčnih rešitev, ki po potrebi izpolnjujejo tudi zahteve glede zvočne izolacije.
Geberit Silent-Pro SuperTube
Nove armature Geberit Silent-Pro SuperTube ustvarjajo prostor in odpira povsem nov svet možnosti pri načrtovanju in projektiranju večetažnih stavb.
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube je zasnovan za odvodnjavanje v visokih stavbah. Izpolnjuje stroge zahteve glede zvočne izolacije, prihrani prostor in se ponaša z visoko zmogljivostjo odvodnjavanja 12 l/s.
Geberit PE SuperTube
Optimirana hidravlika v stolpnici za več bivalne in uporabne površine. Inštalacija vzporednega odzračevalnega voda ni več potrebna.
Prednosti tehnologije SuperTube podrobno
Več prostora zahvaljujoč hidravličnemu sistemu za odpadno vodo, ki prihrani prostor
Spoji SuperTube so hidravlično optimizirani, kar omogoča, da voda teče okoli osrednjega zračnega stebra v odtočni cevi.
To prinaša naslednje prednosti prihranjenega prostora:
- Dodatne prezračevalne cevi niso potrebne.
- Dodatni obvodi za spremembo smeri niso potrebni.
- Vodoravne cevi je mogoče namestiti brez naklona – do dolžine 6 metrov..

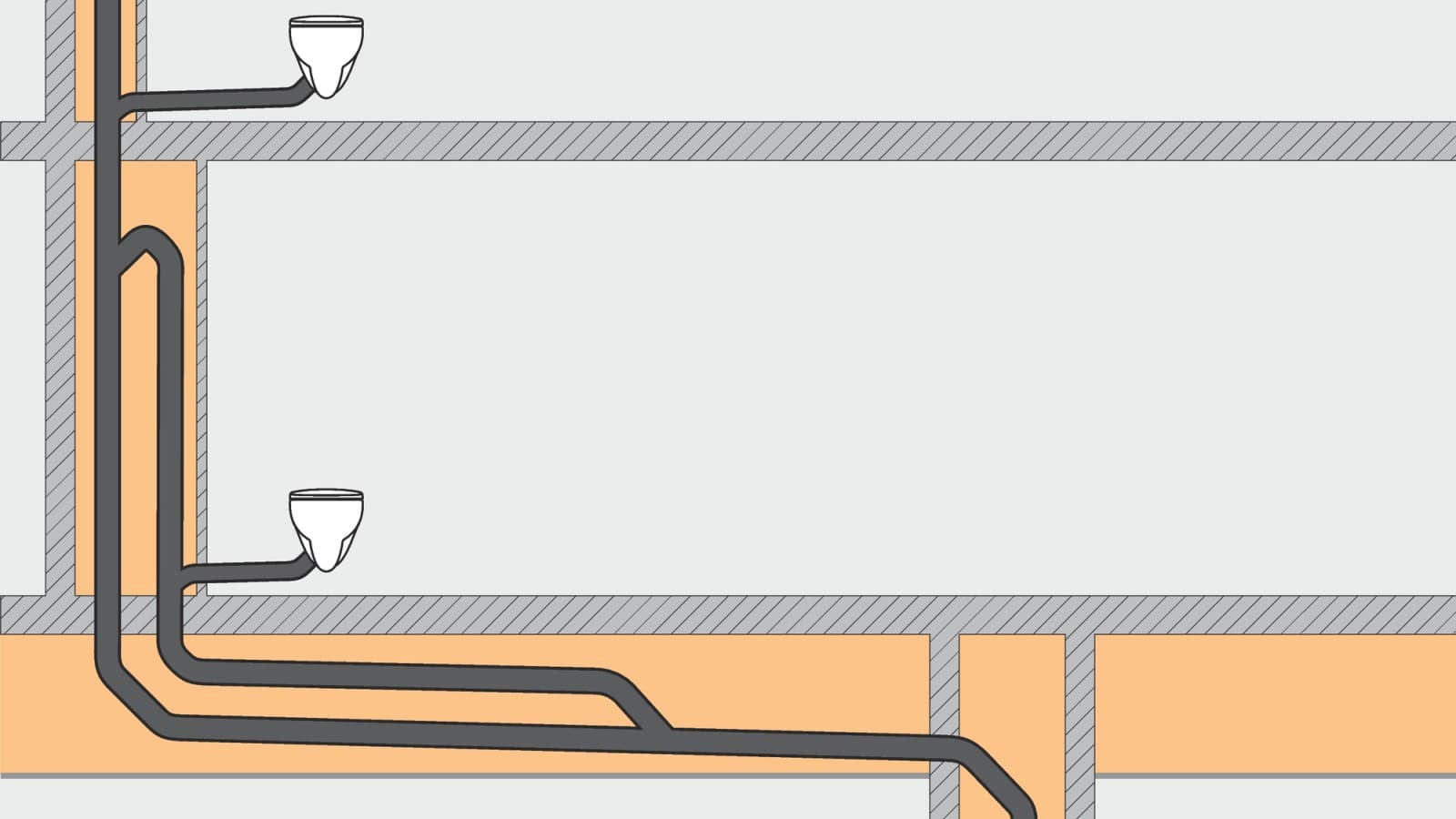

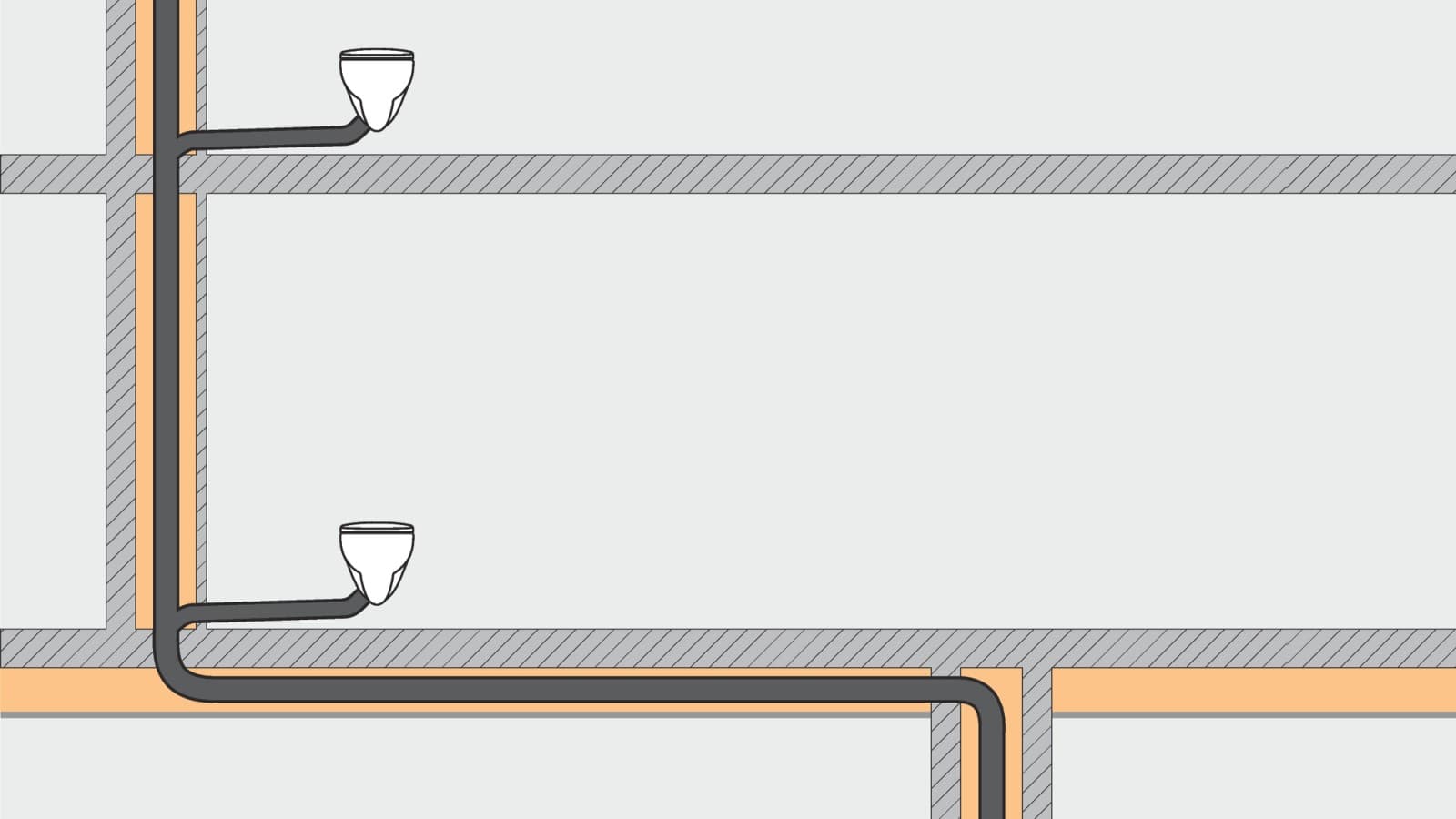

V nasprotju s konvencionalnimi sistemi za odvodnjavanje tehnologija SuperTube prihrani prostor in omogoča več svobode pri načrtovanju stavb.
Vodoravna odtočna cev brez naklona

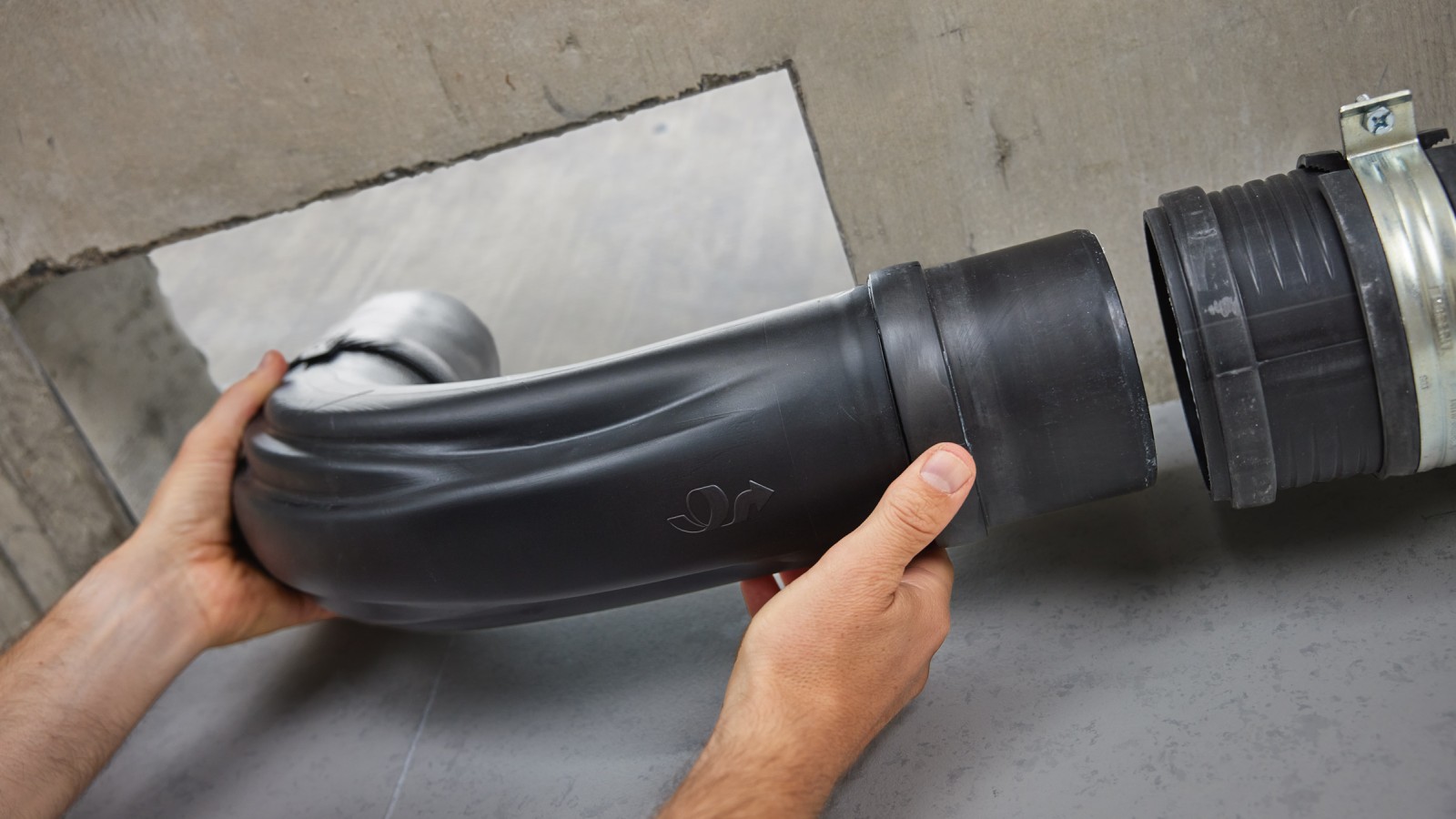

Uporabite koleno BottomTurn, kadar se odtočna cev spremeni iz vertikalne v vodoravno – na primer pri zamiku ali pri priklopu na zbirno cev.

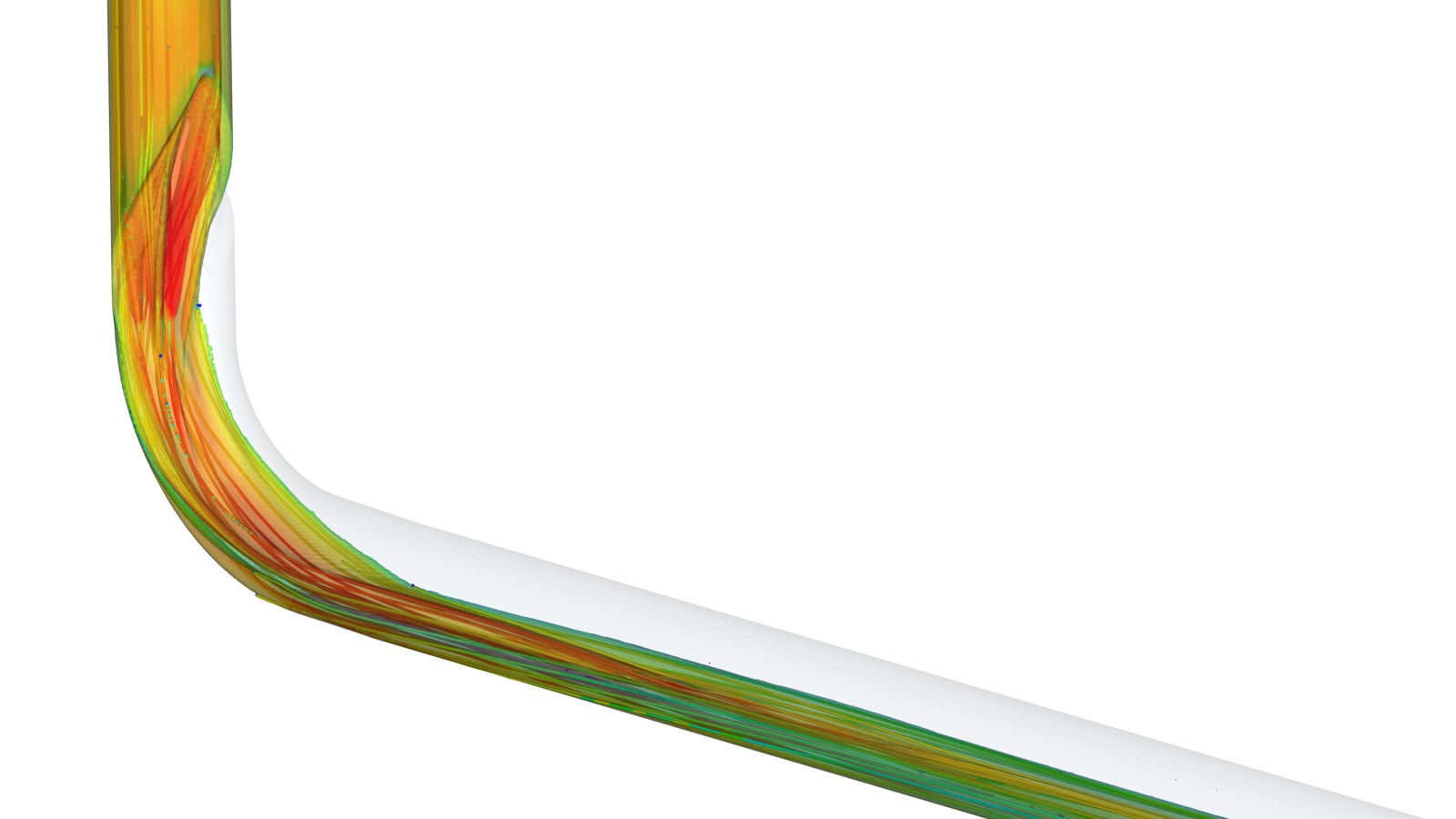

Koleno Geberit BottomTurn razbije vodni zid med spremembo smeri, ne da bi vplivalo na zračni steber, saj pretvori obročasti tok v plastni tok. Ta sprememba smeri povzroči bistveno manjšo izgubo impulza kot običajne rešitve.
To pomeni, da se vodoravne cevi lahko spremenijo v cevi premera 110 mm brez naklona – do dolžine 6 metrov.
S tem se zmanjša potreben prostor pri stropnih instalacijah in načrtovanje ter montaža postaneta enostavnejša kot pri konvencionalnih sistemih.
Poenostavljeno načrtovanje odtočnih cevi
V fazi načrtovanja je treba skrbno upoštevati hidravliko odpadne vode v odtočnih stolpih. Glede na postavitve in zasnove je treba uporabiti dodatne prezračevalne cevi ali večje premere cevi, da se prepreči prekomerno ali nezadostno tlačenje v ceveh.
Zlasti pri spremembi smeri – na primer pri zamiku ali priklopu na zbirno cev – je lahko potrebna dodatna prezračevalna cev. Poleg tega morajo imeti vodoravne cevi ustrezen naklon. To otežuje načrtovanje, še posebej kadar je na voljo le malo prostora za montažo.
Pri uporabi tehnologije SuperTube tok, ki ga ustvarijo spoji, omogoča stabilen in neprekinjen zračni steber znotraj odtočne cevi.
Manj materiala in enostavnejša montaža
Odtočni sistem zahteva manj materiala, ker odpravlja potrebo po dodatnih prezračevalnih in obvodnih ceveh.
Poleg tega je enotno cev lažje in hitreje namestiti.
Imate vprašanja? Z veseljem vam pomagamo.
Naši strokovnjaki svetujejo načrtovalcem, vodovodarjem in drugim strokovnjakom pri njihovih projektih. Z veseljem vam bodo svetovali, kako najbolje obvladati vaše trenutne izzive z našimi izdelki.
Pogosto zastavljena vprašanja o tehnologiji SuperTube
Kaj je tako posebnega pri tehnologiji SuperTube podjetja Geberit?
Tehnologija SuperTube arhitektom in načrtovalcem močno olajša načrtovanje sanitarnih sistemov. Za razliko od običajnih odtočnih sistemov sistem SuperTube ne potrebuje prezračevalnih ali obvodnih cevi.
Tehnologija SuperTube omogoča več bivalnega in uporabnega prostora – kar predstavlja finančno prednost za investitorje v nepremičnine.
SuperTube technology makes more residential and floor space available – a financial advantage for property investors.
Tehnologija SuperTube je na voljo za različne odtočne sisteme Geberit, da zadosti tudi najzahtevnejšim standardom zvočne izolacije.
